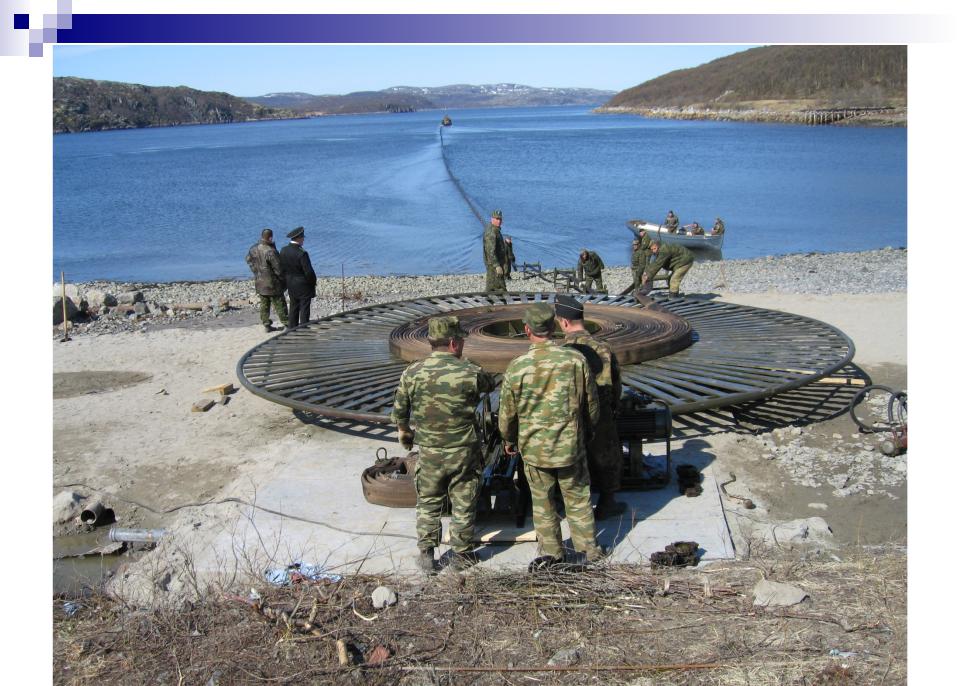

Вытягивание телефонного кабеля БЗКР-150 в море

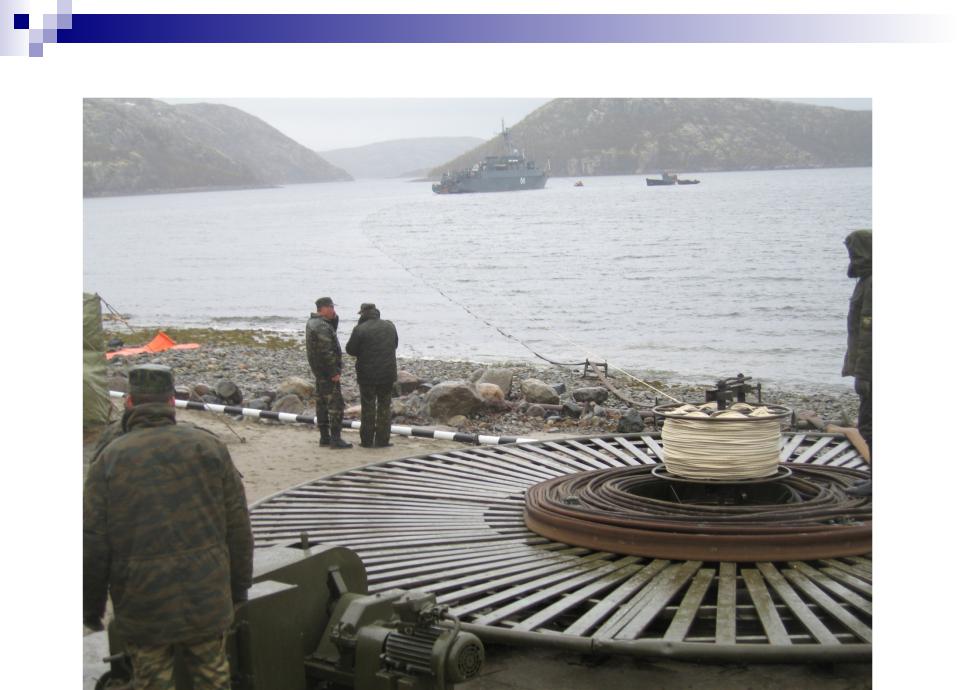

Развертывание БЗКР-150
СРЕДСТВА ГРУППОВОЙ ЗАПРАВКИ МАЛЫХ КОРАБЛЕЙ
Групповые заправщики малых кораблей ГЗМКТ-6-4000 и ГЗМК-1М предназначены
для одновременной заправки до шести кораблей фильтрованным горючим с плавучих разборных и стационарных причалов и пирсов. В отдельных случаях они могут использоваться для беспричальной заправки малых кораблей из танкеров, барж и плавающих резервуаров, а также для перекачки горючего из наливных судов в резервуары склада.
Тактико-технические характеристики групповых заправщиков кораблей
ПОКАЗАТЕЛЬ |
ГЗМКТ-6-4000 |
ГЗМК – 1М |
Суммарный расход раздаточной системы, л/мин |
4000 |
1333 |
Количество точек заправки, шт. |
6 |
6 |
Количество заправочных агрегатов, шт. |
2 |
2 |
Пропускная способность заправочного агрегата, м3/ч |
120 |
40 |
Фильтр заправочного агрегата: марка |
ФГН-120М |
ФГТ-60 |
количество |
1 |
1 |
Счетчик заправочного агрегата: марка/ количество |
ЛЖ-100-10/ 3 |
ШЖУ-40С-6/3 |
Рукава (диаметр, мм, длина, м, кол-во, шт.): |
|
|
напорно-всасывающие РБС |
150x4,6 100x6; 4 |
100x9; 2 |
раздаточные РБГ |
38x40; 6 |
38x9; 15 |
Напорный сборно-разборный трубопровод |
150x800 |
100x750 |
(диаметр, мм, длина, м) |
|
|
Раздаточный кран: тип |
Ручной |
Автоматическ |
марка |
РП-40Г |
ий АК-38 |
количество, шт. |
6 |
7 |
Расчет для развертывания (свертывания), 1 чел. |
7 |
6 |
Время развертывания (свертывания), ч |
1,5(2) |
3(3,5) |
Групповой заправщик малых кораблей топливом ГЗМКТ-6-4000
Групповой заправщик топливом ГЗМКТ-6-4000
В состав комплекта ГЗМКТ-6-4000 входят две перекачивающие станции, два заправочных агрегата, перепускные клапаны, рукава, Ду 100 и Ду 150, трубы P-I50, вставки, задвижки клиновые Ду 100 с соединениями ТК-100, заслонки Ду 100, арматура, фитинги, аппараты телефонные ТА-57, кабель телефонный, комплект запасных частей, инструмента и принадлежностей.
Групповой заправщик развертывается на подвижном или стационарном складе жидкого топлива, удаленном от причала (пирса) до 750 м. Трубопровод, фитинг арматура в составе группового заправщика используются из комплекта полевого магистрального трубопровода повышенной производительности ПМТП- 150. Оборудование напорного трубопровода собирается в общую линию с помощью разъемного соединения типа "Раструб". От резервуарного парка склада жидкого топлива до причала (пирса) трубопровод укладываются в одну линию.
Заправочный агрегат предназначен для приема топлива от перекачивающих станций ПСГ-160, его фильтрования и выдачи через счетчики и раздаточные рукава в топливные емкости кораблей. Он состоит из фильтра ФГН-120М, трех счетчиков ЛЖ-100-10, трубопроводной коммуникации с тремя задвижками Ду 50, трех барабанов с раздаточными рукавами и раздаточными кранами РП-40Г. Все специальное оборудование размещено на раме, которая крепится на одноосном автомобильном прицепе ТАПЗ-755.
Рис. 12. Принципиальная схема ГЗМКТ-6-4000
1-перепускной клапан; 2-резервуар; 3-всасывающий рукав; 4,10- заслонжи Ду 100; 5-перекачнвающая станция ПСГ-160; б- напорный рукав;7-отвод с задвижками Ду 100; 8-трубопровод ПМПТ-150; 9-задвижкаДу 100; П-причал; 12-заправочный агрегат; 13-корабль.
Групповой заправщик ГЗМК-1М
Назначение группового заправщика ГЗМК-1М, его комплектация и работа в основном аналогичны назначению, комплектации и работе заправщика ГЗМКТ-6-4000. Особенности устройства ГЗМК-1М: комплект состоит из складского разборного трубопровода диаметром 100 мм, длиной 750 м; комплекта резинотканевых рукавов, арматуры и фитингов; перепускного устройства и двух заправочных агрегатов, каждый из которых оборудован трубопроводной коммуникацией с тремя задвижками, фильтром ФГН-60 и тремя счетчиками ШЖУ-40с-6. Заправочный агрегат представляет собой тележку, на раме которой установлено оборудование. Работу заправщика обеспечивают перекачивающая станция ПСГ-160 или мотонасосная установка МНУГ80.
