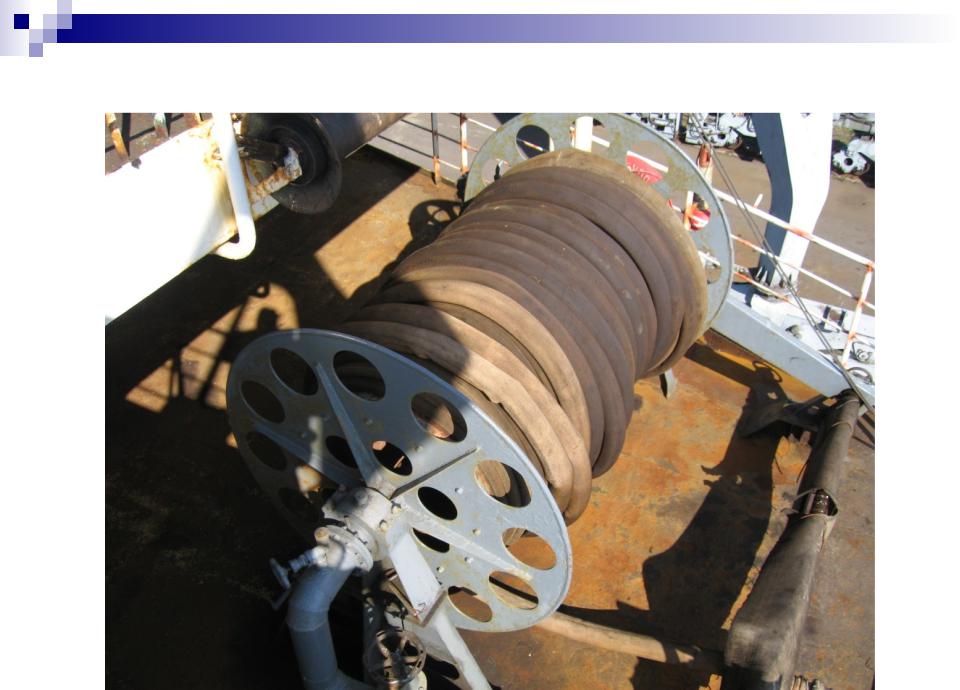

Рукав для заправки топливных цистерн корабля

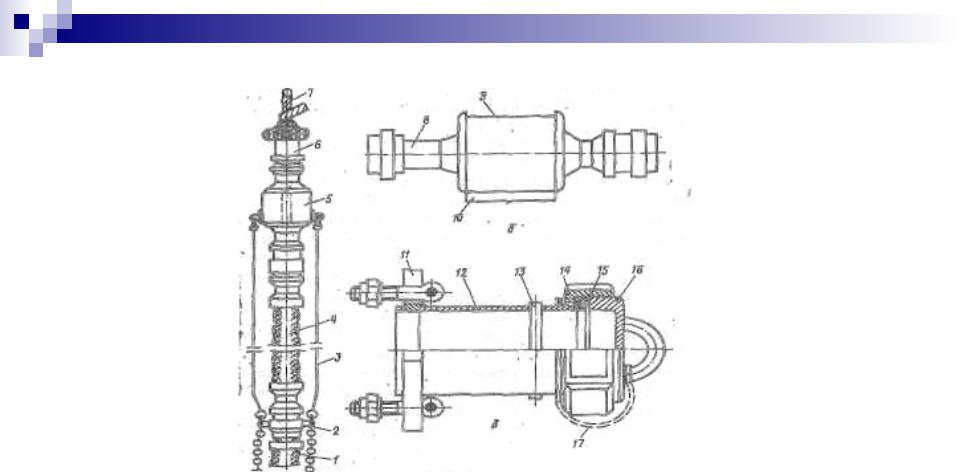

Рис 8 Шлангующее устройство:
а-в сборе;1-круглоткаиыый рукав; 2-цепь; 3 швартовый трос; 4- головной рукав; 5-поплавок; 6-переходник-вставка приемная; 7- тяговый стальной трос; б - поплавок головного рукава; 8- вставка; 9-корпус; 10-стабилизатор; в - переходник - вставка приемная: 11-фланед с откидными болтами 12-кортгуе; 13- крестовина; 14-гайка; 15-прокладка; 16-заглушка, 17-цепочка.

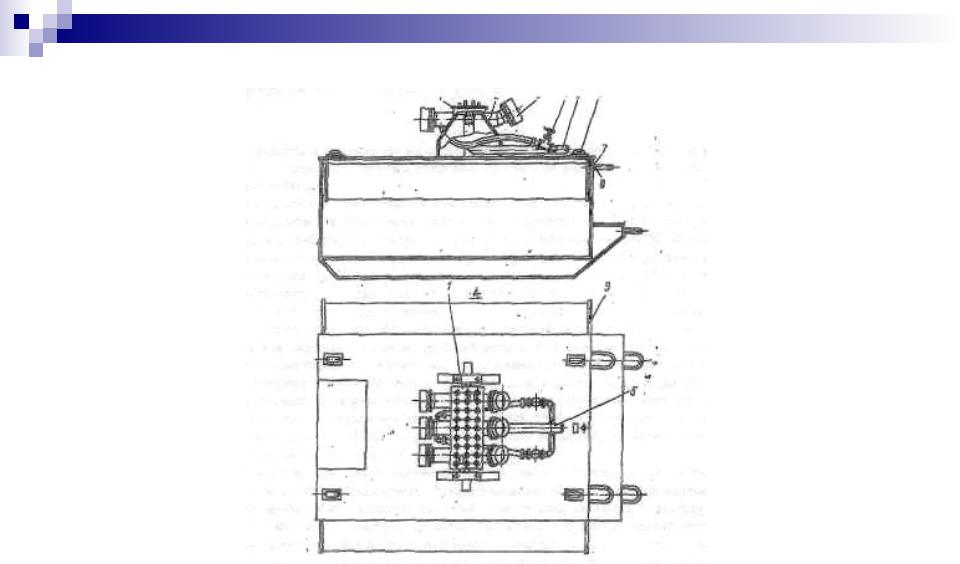

Рис. 7. Оголовок с обоймой:
1-крьшка обоймы; 2-корпус обоймы; 3-переходник с фланцами соединения типа «Раструб»; 4-вентиль Ду 50; 5-трубопровод Ду-50; 6- верхний рым; 7-корлус оголовка; 8-буксирная петля; 9-поплавок
Комплект беспричальной заправки БЗКР-150.
Комплект беспричальной заправки кораблей БЗКР-150 является сборно-разборным и включает гибкий резинотканевый трубопровод с арматурой, установку для укладки гибкого трубопровода, плотик (швартовный поплавок), кассеты для хранения и транспортирования рукавов, средства связи, вспомогательное оборудование, инструмент и принадлежности. Средствами перекачки жидкого топлива служат табельные средства склада (перекачивающие станции, мазутоперекачивающие установки).
БЗКР - 150
Комплект беспричальной заправки кораблей топливом БЗКР-150

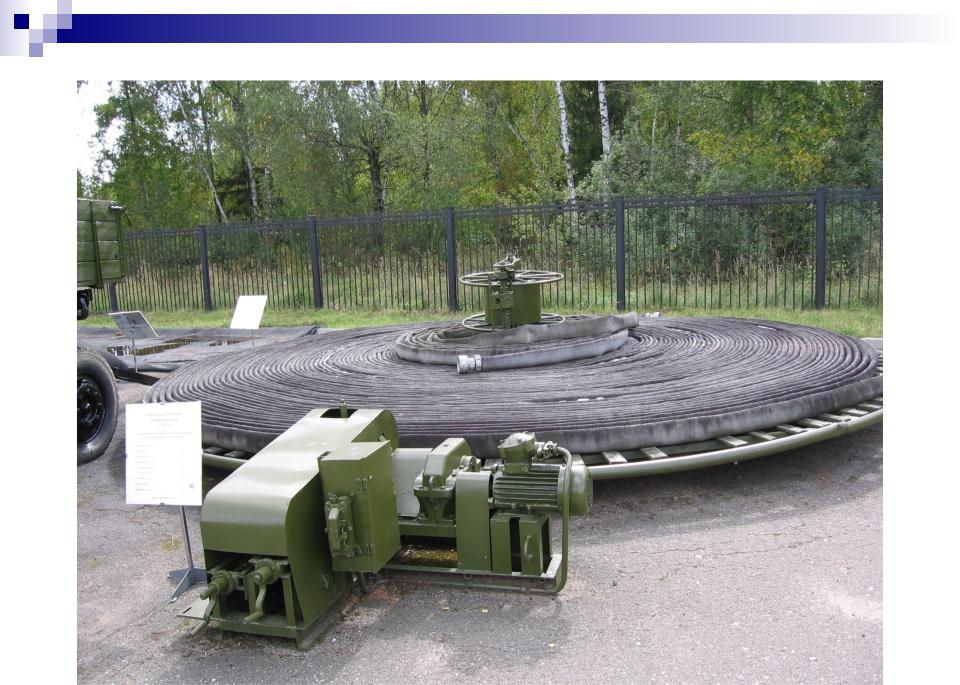

Рис. 9. Электропривод установки для укладки трубопровода
1-бесконечный канат; 2-шкивы; 3-маховик устройства для натяжения каната; 4-автоматический выключатель и магнитный пускатель; 5-
корпус; 6-ведущий шкив; 7-редуктор; 8-электродвигатель

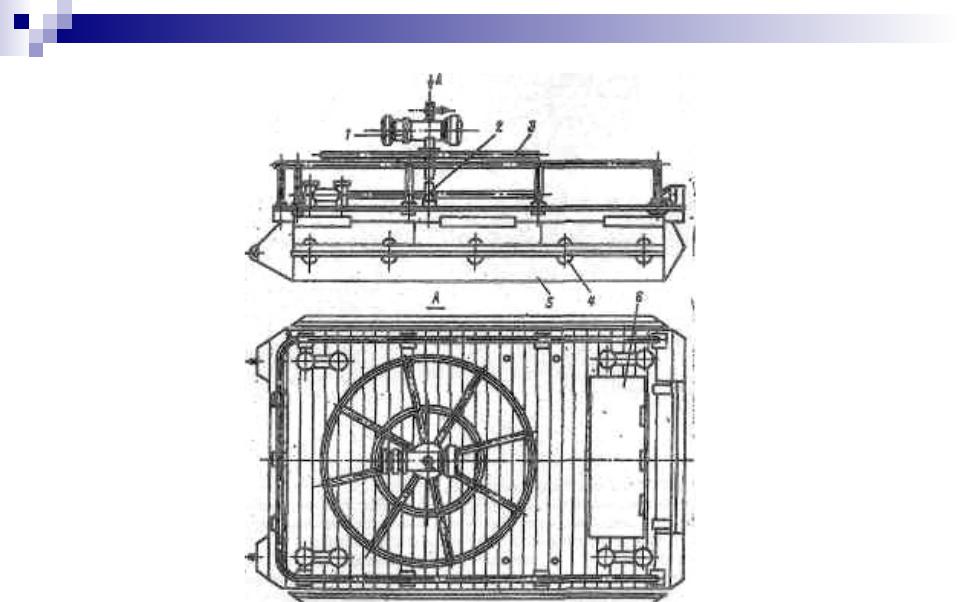

Рис. 10. Плотик (швартовый поплавок):
1- вставка, раструб-манжета; 2-ось кассеты; 3-кассета для приемо-сдаточного рукава; 4-труба; 5-корпус; 6-ящик.

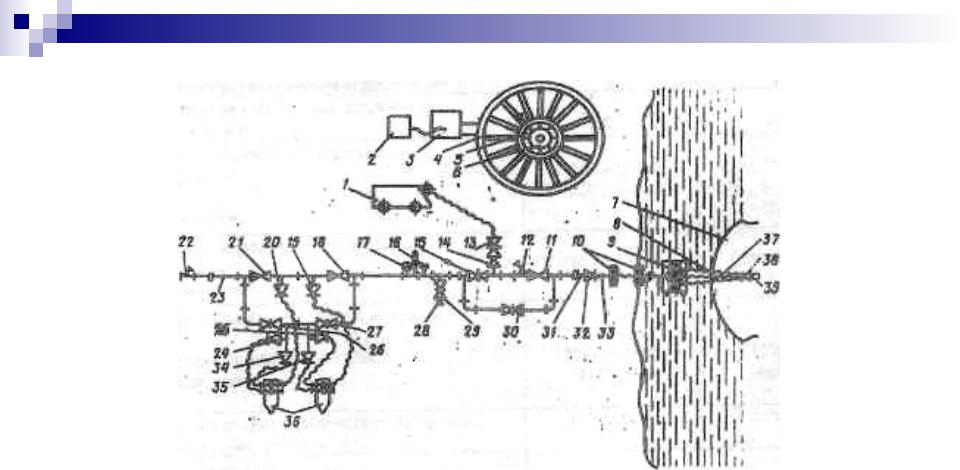

Рис. 11. Принципиальная схема БЗКР-150:
1-компрессор; 2-бензоэлектрический агрегат; З-электропривод; 4-вращающаяся платформа для установки трубопровода, 5-барабан; 6-катушка кабеля с приводом; 7- корабль; 8-швартовый трос; 9-плотик; 10-вращающнеся опоры гибкого трубопровода; 11, 18, 21-обратные клапаны Ду 150; 12, 22-зсгавки ловушки; 13-задвижка; 14- переходник МГТТ-150*МПТ-100; 15, 26, 27, 29, 30-задвижки Ду 150; 16-заглушка Ду 150; 17-вставка с манометром и термометром; 19, 20,24,25, 32, 34, 35-переходники Р- 150ХМПТ-150; 23-магастраль от складского трубопровода Ду 150; 28-переходник Р- 150ХТК-100; 31-трубопровод обвязки Ду 150; 33-габкий трубопровод; 34- перекачнваюище станции ПСГ-160, 37-приемо-сдаточный рукав; 38-переходник- вставка; 39-приеиемное устройство корабля

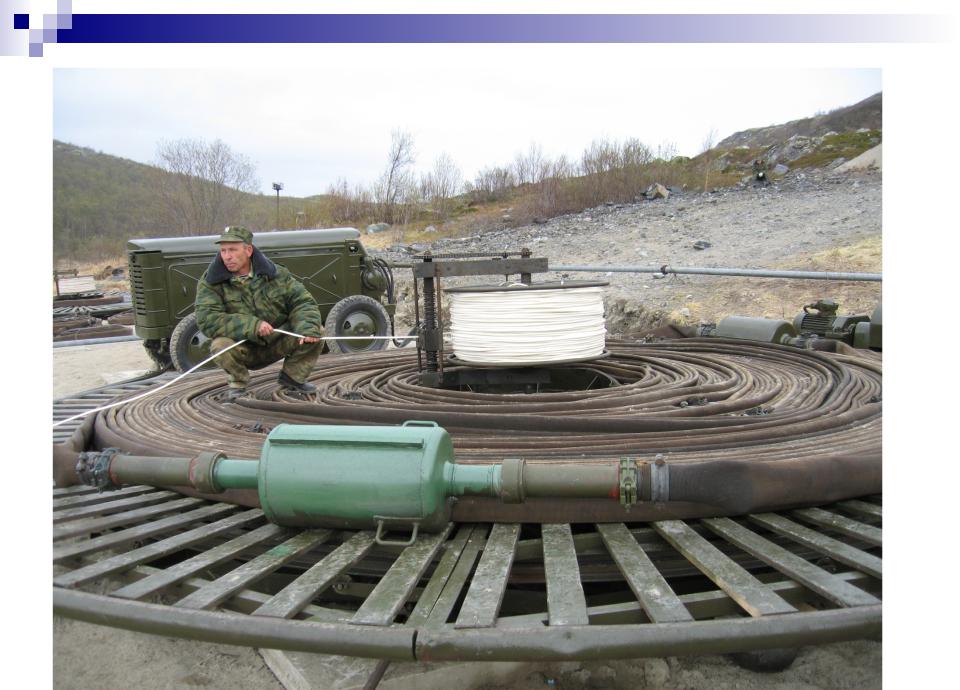

Оборудование комплекта БЗКР-150
