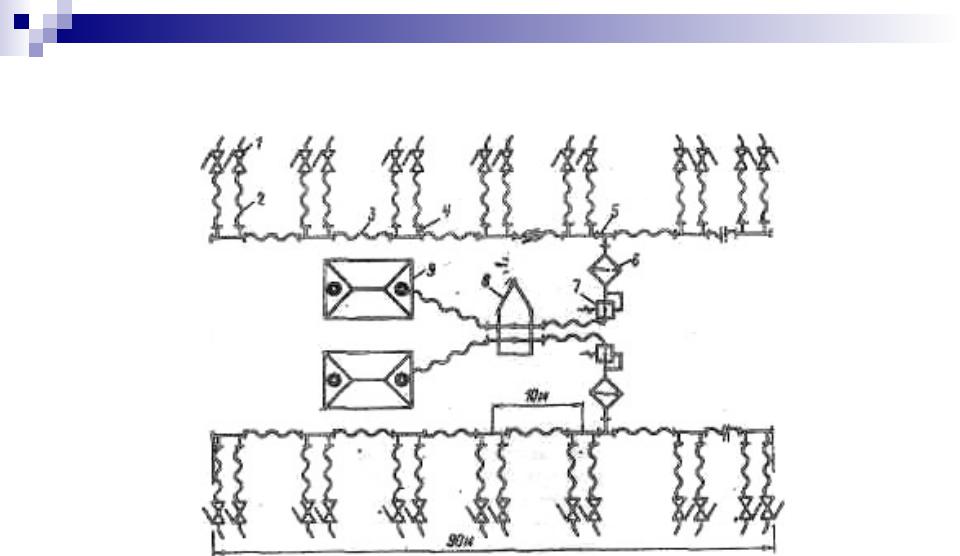

Рис. 5. Развертывание полевого заправочного пункта ПЗП-20
(вариант)
1-раздаточный кран РКТ-25; 2-раздаточньш рукав; 3-напорные рукава; 4-гребенка; 5-тройник; 6-фильтр ФГН-60М; 7-регулятор давления РД-4-1; 8~перекачивающая станция ПСГ-16O; 9- резинотканевый резервуар МР-25.
Рис. 4. Регулятор давления РД-4-1
1-корпус; 2-мембрана; 3-регулировочвая гайка; 4-пружина; 5- верхнжя крышка; 6-штуцер; 7-регулировочным клапан; 8-нижняя крышка.
Перечень комплектующего оборудования полевых заправочных пунктов
ОБОРУДОВАНИЕ
Фильтры: ФГН-60М
ФГН-120М
Счетчик ЛЖ-100-10
Резервуар МР-25
Ручной насос на станке
Регулятор давления РД-4-1
Раздаточная гребенка 2-рожковая с соединением РС-25, ТК-100 или РТ-100
КОЛИЧЕСТВО В КОМПЛЕКТЕ, ШТ.
ПЗП-14 |
ПЗП-10А |
ПЗП-20 |
|
1 |
2 |
1 |
- |
- |
1 |
1 |
- |
- |
- |
2 |
1 |
1 |
1 |
- |
|
2 |
- 20
То же, с РС-25, ТК-75 или РТ-75 |
14 |
10 |
Рукав напорный гладкий Ду 100 длиной 10 м
То же, Ду 75
Рукав раздаточный гладкий Ду 25 длиной 9м
Кран раздаточный РКТ-25 Переходник ТК-100 X РТ100
Тройник с фланцами ТК-100
Тройник с фланцами ТК-75
Переходник ТК-100 X ТК-75
Опора (стойка) Штырь-флажок
- |
- |
19 |
14 |
9 |
- |
28 |
20 |
40 |
28 |
20 |
40 |
- |
- |
4 |
- |
|
2 |
2 |
1 |
- |
4 |
2 |
|
14 |
10 |
20 |
14 |
10 |
20 |
УСТРОЙСТВО СРЕДСТВ ГРУППОВОЙ ЗАПРАВКИ КОРАБЛЕЙ
НАЗНАЧЕНИЕ И КЛАССИФИКАЦИЯ
Технические средства заправки кораблей предназначены
для заправки кораблей в стационарных условиях или в условиях необорудованного морского побережья.
Средства заправки кораблей в зависимости от предназначения классифицируются на средства заправки кораблей на рейде (комплект беспричальной заправки кораблей) и средства групповой заправки малых кораблей.
Групповые заправщики малых кораблей топливом применяются для групповой заправки малых кораблей фильтрованным дизельным топливом или топливом для реактивных двигателей с плавучих разборных и стационарных причалов и пирсов, а также барж и танкеров в условиях как умеренно холодного, так и тропического морского климата при температурах от +45 до -40"С на открытом воздухе. Комплекты беспричальной заправки кораблей применяются для рейдовой заправки кораблей и судов жидким корабельным топливом и для разгрузки нефтеналивных судов в условиях необорудованного морского побережья.
СРЕДСТВА БЕСПРИЧАЛЬНОЙ ЗАПРАВКИ.
В настоящее время наибольшее применение нашли комплекты беспричальной заправки кораблей БЗКРП-150, БЗКР-150 и БЗКР-100М.
Тактико-технические характеристики комплектов беспричальной заправки кораблей.
ПОКАЗАТЕЛЬ
Длина трубопровода, м
Количество линий трубопровода, шт
Диаметр трубопровода, мм
Пропускная способность, м3/ч при перекачке мазутов с вязкостью до 2 см2/с (200 сСт) при перекачке дизельного топлива
Рабочее давление, МПа
Время развертывания (без установки швартовного оборудования и подготовки работ), ч
БЗКРП- |
БЗКР- |
БЗКР- |
150 |
150 |
100М |
3000 |
720 |
1440 |
3 |
1 |
2 |
150 |
150 |
100 |
400 |
170 |
130 |
600 |
200 |
180 |
1 |
1 |
1 |
10 |
4 ' |
3 |
Время вытягивания собранного трубопровода в море и присоединения к приемному устройству корабля, ч
Время вытягивания трубопровода на берег и укладки на платформу, ч
Время свертывания комплекта, ч
Расчет для развертывания (свертывания), чел
Штормоустойчивость, балл Общая масса комплекта, т
Не опре делено
Не опре делено
4
10
4
63,9
0,5 1
0,5 1
3 |
3 |
6 |
4 |
3 |
3 |
10 |
6 |
Комплект беспричальной заправки БЗКРП-150
Комплект беспричальной заправки кораблей со стальным подводным сборно-разборным трубопроводом БЗКРП-150 (в дальнейшем комплект БЗКРП-150) представляет собой сборно-разборную конструкцию, состоящую из оголовка с обоймой, трубопроводных коммуникаций, шлангующих устройств в сборе, пульта управления и вспомогательного оборудования. Оголовок с подсоединительными тремя линиями трубопровода вытягивается в море и затапливается. Шлангующие устройства подсоединяются к кораблю, и производится слив или налив горючего.

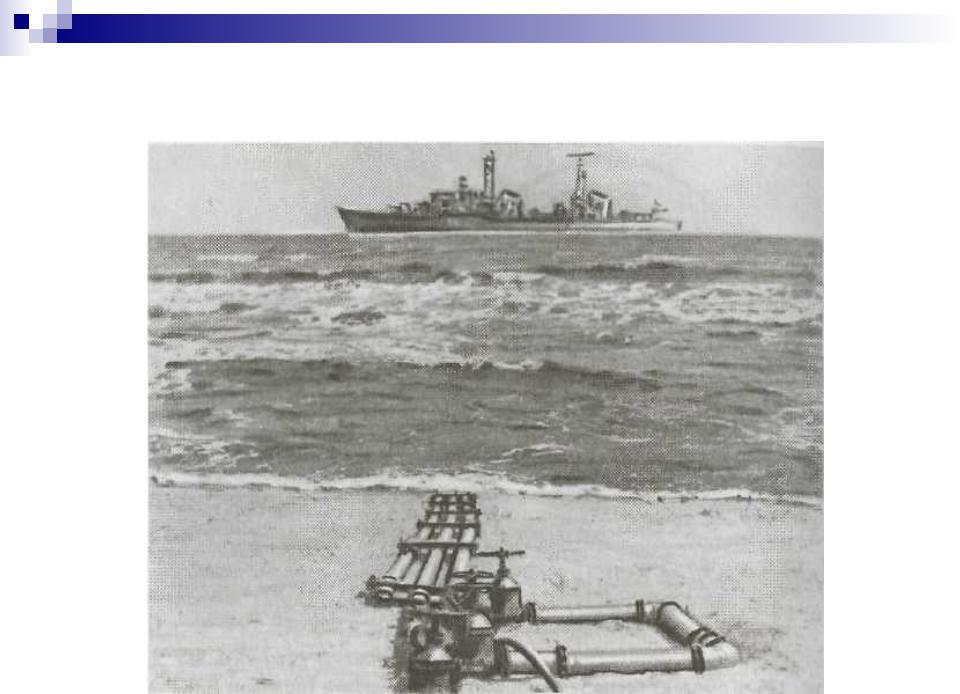

Комплект беспричальной заправки кораблей топливом БЗКРП-150
Рис. 6. Принципиальная схема БЗКРП-150
1-Переходник Р-150хМПТ-150; 2-задвижка Ду 150; 3-вставка ловушка, 4- вентиль Ду 50; 5-труба-вставка; 6-тройник; 7-трубопроводы Ду 150; 8- обойма крепления плетей трубопровода, 9-оголовок с обоймой; 10- вентиль Ду 50; 11-швартовые устройства; 12-цегш; 13-кнехт; 14-корабль; 15-переходнык вставка приемная; 16-поплавок головного рукава; 17- головной рукав; 18-швартовые тросы; 19-компрессор ЗИФ-55. 20-вешиль Д> 20; 21-пульт управления; 22-вентиль Ду 50.
