32.Скоростная трубка Пито.

Трубка Пито служит для измерения местных скоростей (т.е. скоростей в точке) в потоке жидкости. Т.П. представляет собой изогнутую под прямым углом полую трубку. Одина часть трубки устанавливается своим открытым концом навстречу течению в потоке , другой конец устанавливается вертикально и выводится в пространство над свободной поверхностью жидкости. Уровень жидкости в вертикальной трубке будет выше уровня свободной поверхности , т.к. кинетическая энергия струйки , набегающей на изогнутый конец трубки при торможении , переходит в потенциальную энергию положения .

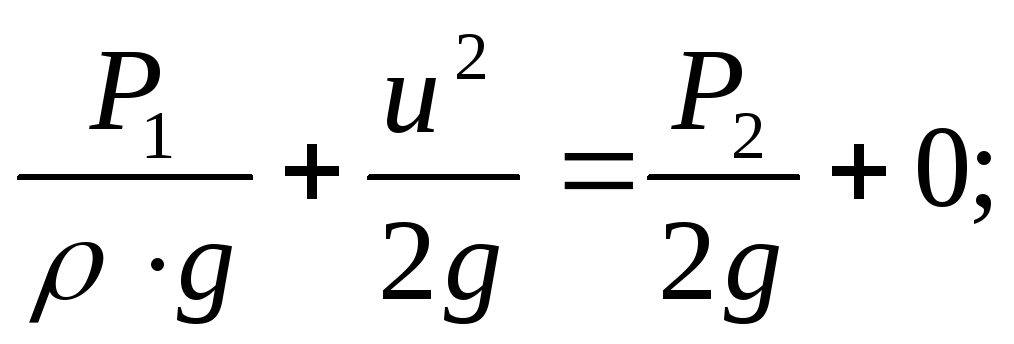

Рассмотрим два близкорасположенных между собой сечения 1-1 и 2-2 и запишем для них уравнение Бернулли :

откуда следует что :

Вводя пьезометрические напоры :

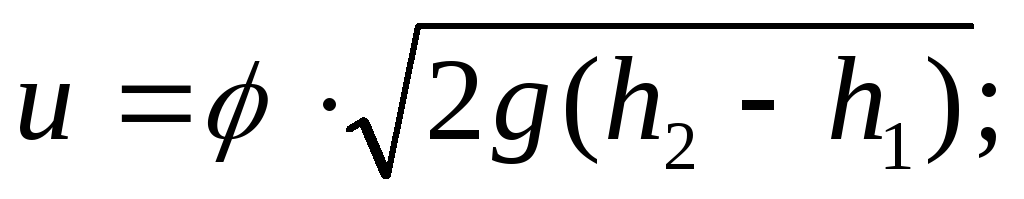

Получаем : В действительности скорость в точке её измерения будет отличаться от определяемой по формуле в силу нарушения структуры потока трубкой . Поэтому для определения действительной скорости в полученную формулу вводится поправочный коэффициент скорости, определяемый опытным путём ..Окончательно получаем

33.Применение уравнения Бернулли при решении технических задач.

Мощность насоса.

Уравнение Бернулли –это основное уравнение гидродинамики , с помощью которого производят расчеты течения жидкости в трубопроводах , насосах , турбинах , приборах.

Геометрическая высота , характеризует потенциальную энергию положения.

пьезометрическая высота , характеризует потенциальную энергию давления .

H- полный напор.

коэффициенты учитывающие неоднородность распределения скоростей.

скоростная высота характеризует кинетическую энергию жидкости .

Пример.

Жидкость поступает из А по В (всасывающей трубке) в насос (Н) где энергия от двигателя передается жидкости , поступающей в нагнетательную линию (С).В сечении 1-1 установлен вакуумметр (P) .За насосом установлен манометр (P).

Удельная энергия в сечении 1-1 и 2-2 :

абсолютное давление.

т.к. жидкость приобретает дополнительную энергию .

Тогда :

Мощность насоса равна N :

т.е.N = расходу (Q) умноженному на разность давлений .

34.Гидравлическое сопротивление . Два вида потерь Энергии.

Гидравлическое сопротивление движения жидкости делятся на два вида :

А.)Сопротивление по длине потока .

Б.)Местное сопротивление .

Потери по длине возникают из за сил трения между жидкостью и стенками трубы .

Местные сопротивления возникают при резких нарушениях движения жидкости в результате изменения формы трубы . Полная потеря напора при движении жидкости :

напор затрачиваемый на преодоление сопротивления по длине.

напор затрачиваемый на преодоление местных сопротивлений.

35.Два режима движения жидкости . Опыты и число Рейнольдса. Критическое значение числа Рейнольдса.

Существует два режима течения жидкости – ламинарный и турбулентный .

Ламинарный режим – частицы жидкости перемещаются по течению вдоль трубы .

Турбулентный режим – частицы жидкости движутся по кривым траекториям , движение беспорядочное . турбулентный режим чаще всего встречается в природе .Рейнольдс установил что переход из ламинарного режима в турбулентный может быть осуществлен за счет : а.)увеличения скорости б.) изменения диаметра трубы в.)замены жидкости с другой плотностью и вязкостью. Рейнольдс вывел формулу по которой можно определить какой режим движении будет . Число Рейнольдса ().

плотность жидкости.

вязкость жидкости.

диаметр трубы.

Значение числа Рейнольдса равное 2300 называется критическим .

Ламинарный режим.

Турбулентный режим.
