36.Распределение касательных напряжений при установившемся режиме в трубе.

При ламинарном режиме движение частиц жидкости происходит параллельно стенкам трубы без поперечных перемещений , т.е. параллельными слоями. Можно представить что поток жидкости состоит из концентрических цилиндров , движущихся один относительно другого с разными скоростями. При этом слой жидкости , соприкасающийся со стенками трубы остается неподвижным (гипотеза “прилипания”).

При равномерном движении отсутствуют ускорения и , следовательно , силы инерции.

Выделим элемент жидкости в трубе радиуса в виде цилиндра длиной и радиуса

Так как ускорение равно нулю, то уравнение движения сводится к уравнению равновесия действующих сил. На выделенный объем действуют силы давления P , силы трения T ,и сила тяжести G .

Сумма проекций всех сил на ось трубы должна равняться нулю .

Обозначим касательные напряжения , действующие по боковой поверхности цилиндра Тогда сила трения будет равна :

Вес цилиндра:

Как следует из рисунка

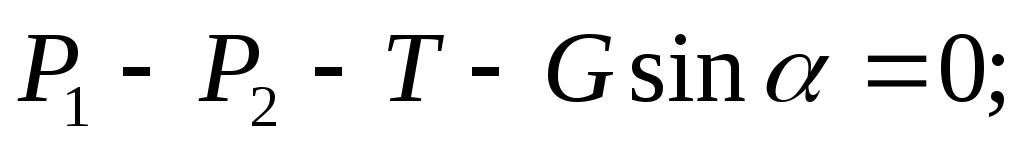

Подставляя полученные выражения в уравнения равновесия :

Запишем уравнение Бернулли для участка трубы между 1-1 и 2-2 учитывая что т.к. площадь сечения трубопровода и расход жидкости постоянны :

Сопоставляя уравнения ,находим, что :

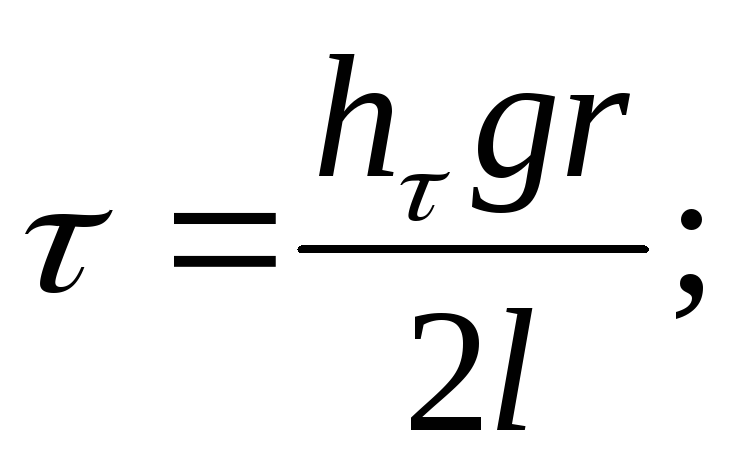

-Полученное уравнение называется основным уравнением равномерного движения жидкости . Оно справедливо как для ламинарного так и для турбулентного движения жидкости .Касательное напряжение в любой точке можно определить :

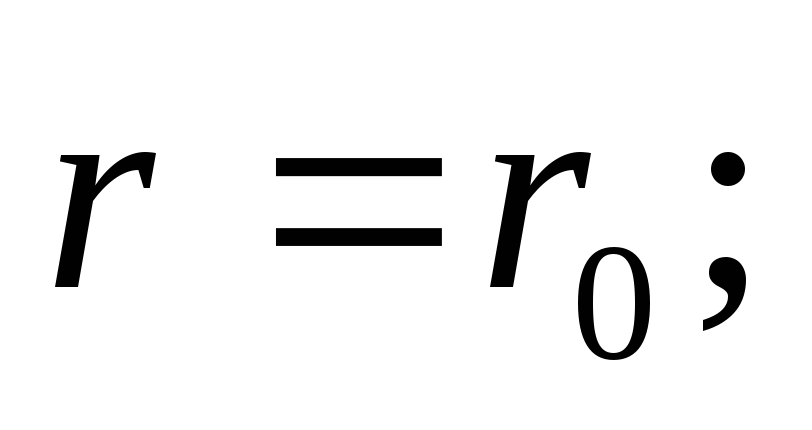

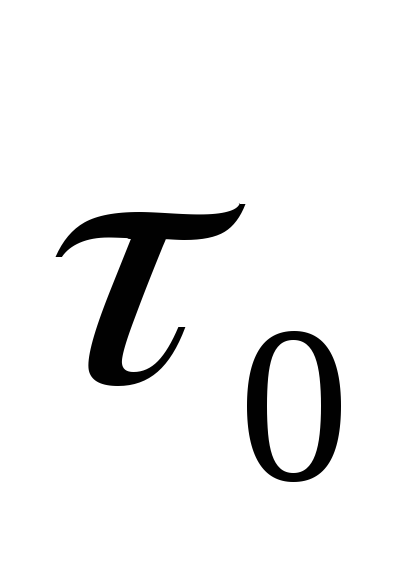

а на стенке трубопровода при

сопоставляя эти два уравнения получим закон распределения касательных напряжений по радиусу трубы:

Таким образом , касательные напряжения равны нулю на оси трубы (при r =0) и достигает максимального значения на стенке трубы (при r =r0), при этом линейно зависит то расстояния от оси вдоль радиуса трубы .Уравнение равномерного движения подтверждает что потери энергии обусловлены касательными напряжениями .
