Ргу нефти и газа им. И.М. Губкина
Кафедра
«Теоретической электротехники и электрификации нефтяной и газовой промышленности»
Лабораторная работа №2
«Исследование режимов работы и методов расчета линейных цепей постоянного тока с одним и двумя источниками питания».
Выполнил
студент группы РН-11-04
Элькин Виктор
Москва 2013.
-
Цель работы.
-
Определить параметры схемы замещения реальной катушки индуктивности
-
Изучить основные режимы работы электрической цепи при последовательном и параллельном соединении L и C.
-
Изучить методы построения векторных диаграмм напряжений и токов.
-
Выполнение работы.
Часть 1. Определение параметров реальной катушки индуктивности
Рисунок 1. Схема для определения параметров реальной ракушки индуктивности
Таблица 1. Параметры катушки индуктивности
|
Измерено |
Вычислено |
||||||||
|
UВХ |
IВХ |
P |
RК |
XК |
ZК |
LК |
ϕК |
cosϕК |
|
|
В |
А |
Вт |
Ом |
Ом |
Ом |
Гн |
гр |
- |
|
|
110 |
0,547 |
21,6 |
72,2 |
187,7 |
201,1 |
0,60 |
69 |
0,3590 |
|
Поскольку
,
то
.
По 2-у закону
Кирхгофа:
,
откуда
.
Импеданс
катушки
.
Индуктивность
катушки
Коэффициент
мощности
,
откуда
Часть 2. Исследование резонанса напряжений

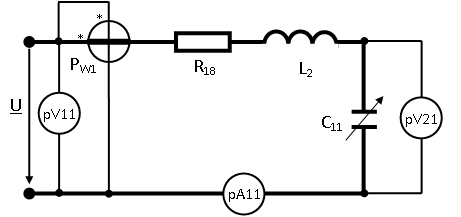

Рисунок 2. Схема для исследования резонанса напряжения
Таблица 2. Исследование резонанса напряжения
|
N |
Задано |
Измерено |
Вычислено |
|||||||||||||
|
С |
UВХ |
IВХ |
P |
UС |
UK |
XЭ |
ZЭ |
ϕЭ |
cosϕЭ |
QC |
QL |
QЭ |
РЭ |
SЭ |
||
|
мкФ |
В |
А |
Вт |
В |
B |
Ом |
Ом |
гр |
- |
вар |
вар |
вар |
Вт |
ВА |
||
|
1 |
0,00 |
43,00 |
0,00 |
0,00 |
43,00 |
0,00 |
-∞ |
+∞ |
-90,00 |
0,00 |
0,00 |
0,00 |
0,00 |
0,00 |
0,00 |
|
|
2 |
8,00 |
43,00 |
0,19 |
2,81 |
76,96 |
38,88 |
-210,39 |
222,43 |
-71,06 |
0,32 |
14,88 |
7,01 |
-7,86 |
2,70 |
8,31 |
|
|
3 |
12,00 |
43,00 |
0,41 |
11,04 |
107,60 |
81,53 |
-77,69 |
106,06 |
-47,10 |
0,68 |
43,62 |
30,85 |
-12,77 |
11,87 |
17,43 |
|
|
4 |
14,00 |
43,00 |
0,52 |
21,22 |
118,66 |
104,90 |
-39,78 |
82,43 |
-28,85 |
0,88 |
61,90 |
51,07 |
-10,82 |
19,65 |
22,43 |
|
|
5 |
16,00 |
43,00 |
0,59 |
24,14 |
117,11 |
118,32 |
-11,34 |
73,09 |
-8,93 |
0,99 |
68,90 |
64,97 |
-3,93 |
24,99 |
25,30 |
|
|
6 |
17,00 |
43,00 |
0,60 |
25,44 |
111,57 |
119,77 |
0,36 |
72,20 |
0,29 |
1,00 |
66,45 |
66,58 |
0,13 |
25,61 |
25,61 |
|
|
7 |
18,00 |
43,00 |
0,59 |
24,89 |
104,22 |
118,46 |
10,77 |
73,00 |
8,49 |
0,99 |
61,39 |
65,13 |
3,74 |
25,05 |
25,33 |
|
|
8 |
19,00 |
43,00 |
0,57 |
23,14 |
96,18 |
115,39 |
20,08 |
74,94 |
15,54 |
0,96 |
55,18 |
61,80 |
6,61 |
23,77 |
24,67 |
|
|
9 |
21,00 |
43,00 |
0,53 |
21,20 |
80,81 |
107,16 |
36,05 |
80,70 |
26,53 |
0,89 |
43,06 |
53,29 |
10,23 |
20,50 |
22,91 |
|
|
10 |
24,00 |
43,00 |
0,47 |
15,82 |
62,87 |
95,27 |
55,00 |
90,76 |
37,30 |
0,80 |
29,78 |
42,13 |
12,35 |
16,20 |
20,37 |
|
|
11 |
30,00 |
43,00 |
0,39 |
11,50 |
41,91 |
79,40 |
81,54 |
108,91 |
48,48 |
0,66 |
16,55 |
29,26 |
12,71 |
11,25 |
16,98 |
|
|
12 |
48,00 |
43,00 |
0,30 |
6,88 |
20,20 |
61,24 |
121,35 |
141,21 |
59,25 |
0,51 |
6,15 |
17,41 |
11,25 |
6,70 |
13,09 |
|
|
13 |
63,00 |
43,00 |
0,28 |
5,48 |
14,02 |
55,79 |
137,15 |
154,99 |
62,24 |
0,47 |
3,89 |
14,45 |
10,56 |
5,56 |
11,93 |
|
