МНУГ-80

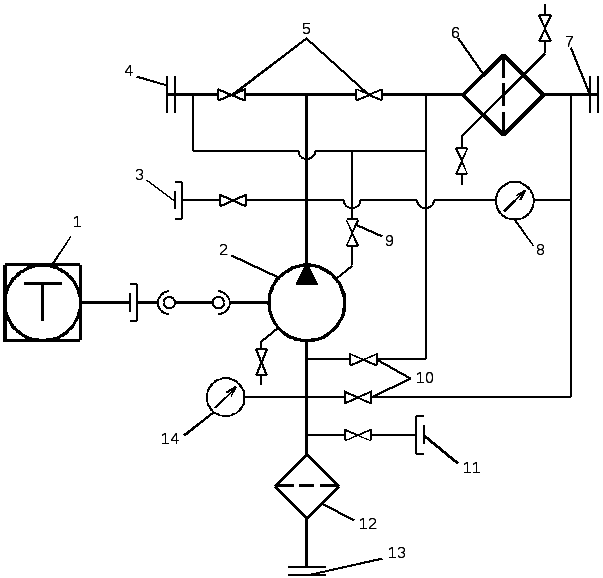

Технологическая схема МНУГ-80

1 - двигатель ЗМЗ-24-01; 4-х тактный 4-х цилиндровый карбюраторный

2 - центробежный насос СЦН-60М; одноступенчатый самовсасывающий; Q=75/60 м³/ч; H=70/65 м; N=23,5/19кВт*, Н_вак^доп=7,5м; КПД=58%; n=3000 об/мин

3 - напорный патрубок зачистной пинии с соединением РС-38;

4, 7 - напорные патрубки с соединением ТК-75;

5 - напорный вентиль Ду-75;

6 - фильтр ФГН-60М; тонкость фильтрования 15-20 мкм; пропускная

8 - дифференциальный манометр; способность 80 м³/ ч;

9 - вентиль Ду-6 вакуумной ступени насоса;

10 - вентиль Ду-20 опорожнения напорной линии;

11 - всасывающий патрубок зачистной линии с соединением РС-38;

12 - приемный фильтр сетка;

13 - всасывающий патрубок с соединением Тк-100;

14 - мановакуумметр.

С

* В числителе приведены показатели насоса для центробежного колеса с наружным диаметром 235мм в знаменателе –218 мм

иловая передача: двигатель-сцепление-карданная передача-насос
