16. Влияние скорости охлаждения на процесс графитизации в серых чугунах. Серые чугуны на ф., ф-п, п. И п-ц основе.

Выделение графита из жидкой фазы возможно только при очень медленном охлаждении, то есть степень переохлаждения 5’С. Ускоренное охлаждение частично или полностью подавляет процесс образования графита и способствует образованию цементита. Процессграфитизации – процесс образования графита.

Процесс выделения графита из жидкой фазы, а также распад первичного и эвтектического цементита на смесь А+Гр носит названиепервой стадии графитизации. Выделение вторичного графита из аустенита называется промежуточной стадией графитизации. Образование эвтектоидного графита а также распад эфтектического цементита на смесь Ф+Гр называется второй стадией графитизации.

17. Ковкие и высокопрочные чугуны. Ковкий чугун – хлопьевидная форма графитовых включений. Получают из отливки белого чугуна в результате длительного отжига. Отливки ставя в ящик с песком, а затем вмести с ящиком в печь, где выдерживаются длительное время

1) - ледебуритная эвтектика, первая стадия графитизации.

2) Вторая стадия идёт двумя путями: а) Ф+Г – медленное охлаждение, б) выдержка ниже эвтектоидной температуры, распад с образованием Ф+Г.

3)стадия Ф+П+Г

Ковкий чугун используется для деталей не испытывающих вибрационные и ударные нагрузки.

Высокопрочный чугун – графит имеет форму шара, так как в жидкий чугун добавляют присадки магния 0,03-0,04%. Применяется для крышек, цилиндров в авто и тяжёлом машиностроении, в хим. и нефтепромышленности для насосов и вентилей работающих в коррозионных средах.

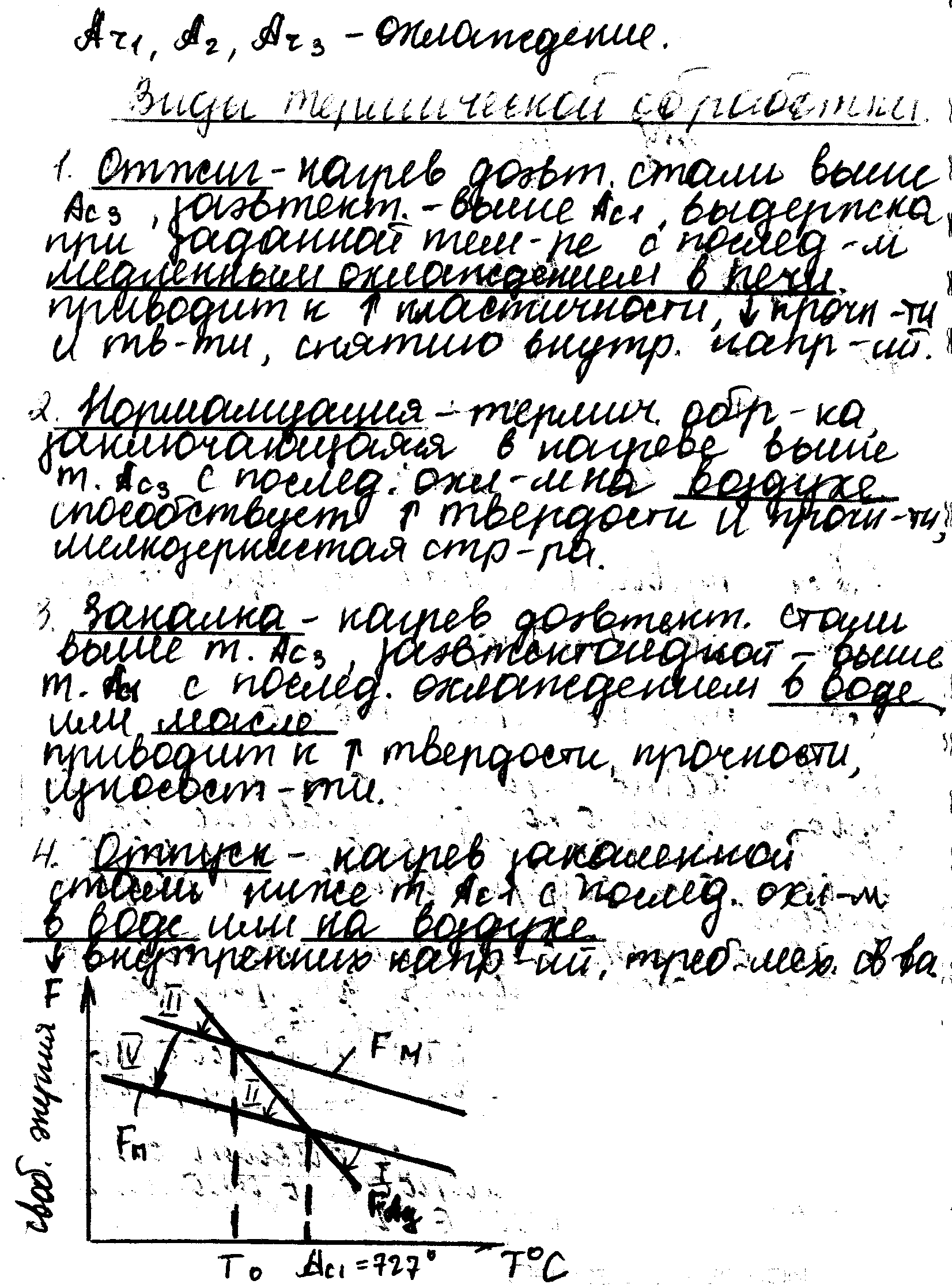

18. Основные положения термообработки.Целью является улучшение свойств металла путем изменения его структуры (строения). Структура металла определяет мех. свойства. Термообработка – воздействие температурой. Цель заключается в том, чтобы путем нагрева стали до определенных температур и последующего охлаждения вызвать желательное изменение структуры. Параметры: максимальная температура, до которой был нагрет металл, время, скорости нагревания и охлаждения. Температура, при нагреве до которой в стали происходят фазовые или структурные превращения, носит название критической точки или температуры. Ас1 – первая критическая точка. Ас2 = 768 – точка Кюри. Ас3 – вторая критическая точка. Точка Ас1 соответствует перлитно-аустенитному превращению. На диаграмме занимает положение линии PSK. Ее положение не зависит от содержания углерода в стали. Положение точки Ас3 зависит от содержания углерода в стали и соответствует линии GS.

В заэвтектических сталях точка АС3 соответствует концу растворения цементита вторичного в аустените, находящемся на линии SE. Положение точки АС3 зависит от содержания углерода в стали и соответствует линии GSE.

19. Превращение перлита в аустенит.Для превращения перлита в аустенит нужен небольшой перегрев, чтобы F > F . Известно 2 механизма аллотропного превращения: диффузионный (нормальный), бездиффузионный (мартенситный). Превращение П-Ау носит диффузионный характер. Состав Ау отличается от состава ферритно-цементитной смеси. Превращение П-Ау – процесс кристаллизационный. Этот процесс развивается и происходит в результате образования зародышей Ау и последующего их роста. Количество возникающих зародышей тем больше, чем больше содержание углерода в стали и чем дисперснее ферритно-цементитная смесь. Кристалл Ау растет за счет поглощения Ф и растворения Ц. Причем скорость роста Ау за счет Ф больше, чем за счет Ц. Образовавшийся Ау по составу неоднороден. Там, где был Ц углерода больше, чем там, где был Ф. Итак: 1). Образование зародыша Ау. 2). Рост зерна Ау за счет Ф и Ц. 3). Растворение цементита. 4). Гомогенизация цементита (равномерность состава Ау по всему объему). Превращение П-Ау зависит от температуры нагрева. Время превращения, начало и конец, определяется температурой нагрева. Чем выше эта температура, тем быстрее идет превращение. Это превращение происходит не при постоянной температуре, а в интервале температур.
