2.Способ

Адгезиметр состоит из двух частей: опоры с эталоном и пружин­ного измерительного механизма (рис.10).

Опора 1 предназначена для выделения необходимого контура ис­пытываемой битумной мастики диаметром 1 см (или площадью 0,786 см²). Для этого внутри опоры вставляется в собранном виде гильза 2 с эта­лоном 3 и гайкой 4. Опора со стальным эталоном (стержень с ушком) устанавливается заранее на стальную поверхность диска и заливается вместе со стальным диском битумной мастикой.

На ножках опоры нанесена миллиметровая шкала для определения толщины мастики. Основание эталона, сделанное с рельефом в виде звездочки, и внутреннюю часть гильзы (отделяющей слой мастики определенного контура) до заливки мастикой покрывают грунтовкой и подсушивают в течение 30 мин.

Пружинный механизм предназначен для отрыва эталона от битумной мастики путей зацепления его за ушко крюком 8. Для этого корпус пружинного механизма с индикаторной шкалой устанавливают на опоре 1. Вращение рабочей гайки 9 усилие передается через силовую пружину тяге с крюком и далее эталону, залитому в слое масти­ки. Усилие отрыва эталона от мастики, характеризующую силу сцепления (прилипаемость) мастики со стальной отельной поверхности фиксируется индикаторной шкалой. Показания индикатора (число делений) переводятся по тарировочной кривой в кгс/см².

Обработка результатов испытаний

Результаты измерения произведенного по методу Б (способ 2) заносят в табл. 10.

Таблица 10

Температура окружающего воздуха,К (°С)	Толщина слоя покрытия, мм	Показания индикатора, мм	Величина адгезии, МПа (кгс/см)	Характер разрушения

Прилипаемость (адгезию) изоляционного покрытия можно признать хорошей, если величина силы отрыва по адгезиметру будет не менее 5 ктс/см².

Лабораторная работа №5 Определение истинной плотности битума

Цель работы. Научиться экспериментально определять плотность битума.

Приборы и материалы. Капиллярный пикнометр (рис.11), аналитические весы, термостат, спирт, хромпик, дистиллированная вода.

Описание прибора и методики проведения работы

Определяют «водное число» пикнометра, т.е. массу дистиллированной воды в его объеме при 20⁰С. Для этого пикнометр промывают хромпиком, спиртом, дистиллированной водой, просушивают с продуванием, взвешивают с погрешностью до 0,001 г (q₁), наполняют водой до верха при 20⁰С, затем пикнометр помещают в термостат (или в водяную баню) примерно на 30 мин., до того времени, пока уровень воды в пикнометре не перестанет изменяться. Избыток воды, выступающий поверх капиллярной трубки, промокают фильтровальной бумагой, закрывают пробкой, взвешивают (q₂) и вычисляют водное число q= q₂- q₁.

Проведение испытаний

В высушенный пикнометр заливают битум примерно до половины. Для полного расплавления битума и удаления из него пузырьков воздуха пикнометр с битумом помещают в термостат и выдерживают в нем 20-30 мин при 100⁰С. Далее пикнометр охлаждают в водном термостате (или водяной бане) до 20⁰С и взвешивают на аналитических весах(q₃). Заливают пикнометр до верха дистиллированной водой с температурой 18-20⁰С и выдерживают в термостате при 20⁰С до тех пор, пока уровень мениска не перестанет изменяться, избыток воды собирают фильтровальной бумагой, вставляют пробку и взвешивают (q₄).

По формуле (2) определяют истинную плотность

(2)

При 20⁰С по отношению к плотности воды при 4⁰С истинную плотность битума вычисляют по формуле

,

где К – средняя температурная поправка плотности, определяемая в зависимости от истиной плотности битума по табл. 5.1.

Величину истиной плотности вычисляют как среднее из двух определений, расхождения между которыми не должно превышать 0,0004. Полученные результаты заносят в табл. 5.2.

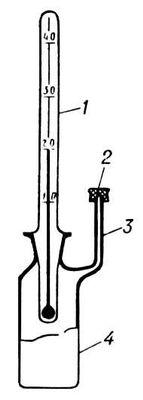

Рис. 12. Пикнометр с капиллярной трубкой и термометром: 1 — термометр; 2 — колпачок; 3 — капиллярная трубка; 4 — цилиндрическая колба.

Рис. 13. Капиллярный пикнометр

Таблица 5.1

Истинная плотность битума	Температурная поправка на 10С	Истинная плотность битума	Температурная поправка на 10С
0,9…0,91	0,000633	0.96…0,97	0.000554
0,91…0,92	0,000620	0.97…0.98	0,000541
0,92…0,3	0.000607	0.8…0.99	0,000528
0,93…0,94	0,000594	0,99…1,0	0,000515
0,94…0,95	0.000581	1,0…1,1	0,000502
0,95…0,96	0,000567	1,1…1,2	0,000489

Таблица 5.2

№№	Масса, г				Истинная плотность
	Пикнометр, q1	Пикнометр с водой, q2	Пикнометр с битумом, q3	Пикнометр с битумом и водой, q4
1
2
