Постановка задачи. По стальной трубе с наружным диаметром d₂ и толщиной стенки δ движется газ со средней температурой t₂ (коэффициент теплопроводности материала стенки трубы – λ). Наружная поверхность трубы омывается жидкостью со средней температурой t_ж.

Коэффициент теплоотдачи от газа к внутренней поверхности трубы равен α₁, а от внешней поверхности к жидкости α₂.

Определить линейную плотность теплового потока q_l и температуры внутренней и внешней поверхности трубы t_c1 и t_c2.

Как численно изменяется линейная плотность теплового потока и температуры внутренней и внешней поверхности трубы, если с внешней стороны труба покрылась слоем загрязнения или накипи толщиной δ_н с коэффициентом теплопроводности λ_н при условии, что коэффициент теплоотдачи α₂ не изменится.

I. Труба без накипи

1) Внутренний диаметр трубы

2) Линейный тепловой поток

3) Температура внутренней поверхности трубы

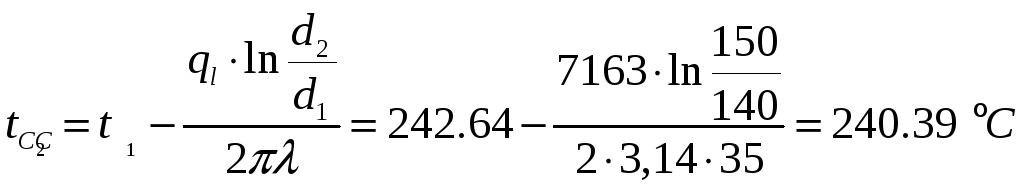

4) Температура внешней поверхности трубы

II. Труба с накипью

1) Внешний диаметр трубы, учитывая слой накипи

2) Линейный тепловой поток

3) Температура внутренней поверхности трубы

4) Температура внешней поверхности трубы

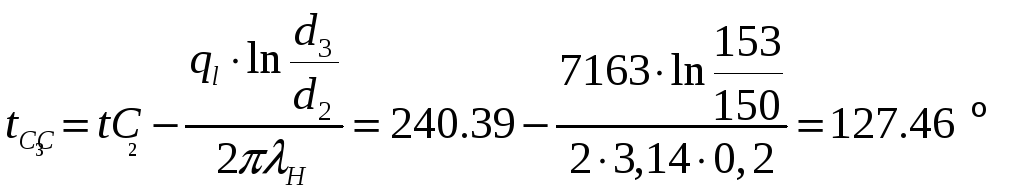

5) Температура внешней поверхности трубы (накипи)

Вывод: по итогам вычислений приходим к выводу, что линейный тепловой поток с появлением накипи на трубе уменьшается.
