Лабораторная работа №1

Измерение линейных размеров деталей. Погрешности измерения, абсолютная и относительная погрешности

Цель работы: ознакомление с назначением, устройством, принципом действия штангенциркулей и микрометров; определение погрешностиизмерений, годности деталей.

1.1 Общие сведения

Измерением какой-либо величины называется сравнение ее с определенными величинами, принятыми за единицу. Б процессе измерения устанавливается, сколько таких единиц имеется в контролируемом размере.

Средства измерения, позволяющие получить численную величину размера, называют измерительными инструментами. Для измерения размеров используют масштабные линейки, штангенциркули, микрометры.

Масштабные линейки служат для измерения плоских поверхностей и имеют одну или две шкалы с ценой деления 1 мм. Они выпускаются длиной от 100 до 1000 мм. При измерении линейку прикладывают к измеряемой детали так, чтобы нулевой штрих точно совпадал с началом измеряемой линии. На рисунке 1.1 показаны приемы измерения масштабной линейкой.

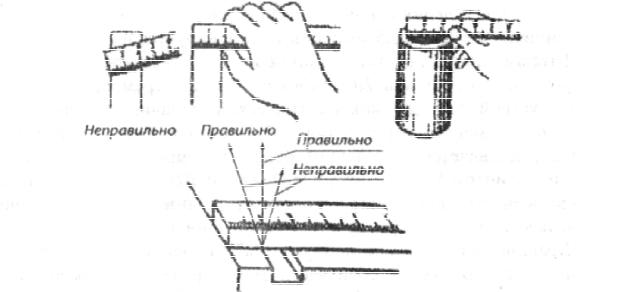

Рисунок 1.1 – Приемы измерения масштабной линейкой

Для случаев, когда непосредственное измерение линейкой неудобно, используют инструменты, позволяющие переносить размер с

измеряемой длины на линейку. Для этого служит кронциркуль и нутромер.

Первый применяется при измерении наружных размеров деталей (рисунок1.2, а), авторой – внутренних (рисунок1.2, б).

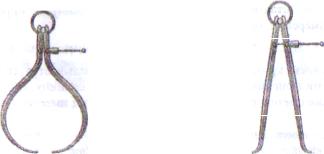

Рисунок 1.2 -Инструменты для перенесения размеров: а - кронциркуль; б– нутромер

Штангенциркули используются для измерения наружных и внутренних размеров. В основу устройства штангенциркуля положена неподвижная линейка с делениями ценой 1 мм (шганга) и вспомогательная шкала-нониус, который перемещается по штанге и позволяет отсчитывать доли деления основной шкалы (рисунок 1.3). Цена деления штангенциркулей0,1 и 0,05 мм иобычно маркируется нанониусе.

Штангенциркуль состоит из штанги 7 с жестко укрепленными на ней губками 7 и 2, рамки 10 с губками 3 и12, перемещающейся по штанге, устройство для микрометрической подачи, состоящего из движка 6, стопорного винта 5, гайки 8 и винта 9. Перемещение рамки 10 осуществляется следующим образом. Движок 6 закрепляется стопорным винтом 5, а стопорный винт 4 рамки 10 отпускается. После этого вращением гайки 8 винт 9 и связанную с ним рамку 10 медленно перемещают. Штангенциркуль имеет такженониус 11.

Крайние левые штрихи нониуса и штанги называются нулевыми и при сомкнутых губках совпадают. Для определения измеряемого размера при разведенных губках штангенциркуля необходимо отсчитать целое число миллиметров, которое прошел по штанге левый нулевой штрих нониуса, а затем найти штрих нониуса, который точно совпадал с каким-либо штрихом шкалы штанги. Порядковое число этого деления определяет доли миллиметра, которые следует прибавить к целому числу миллиметров.

При измерении внутренних размеров к величине отсчета, сделанного по основной шкале и нониусу, следует прибавить толщину губок, которая указана на них. Примеры отсчета измеряемых размеров показанынарис. 1.3,б,в.

Рисунок 1.3 - Штангенциркуль (а), примеры отсчета размеров и чтения замеров с точностью 0,1 мм (б, в)

Микрометры используются для измерения наружных размеров. Основой микрометра является прецизионная пара, состоящая из микрометрического винтаи гайки (рисунок1.4).

Рисунок 1.4 - Микрометр

Микрометр имеет скобу 1, в которую запрессована закаленная и отшлифованная пятка 2, микрометрический винт 3, стопор 4, стебель 5, барабан 6 и трещотку 7. Трещотка 7 соединена с барабаном храповичком, отживаемым пружиной, а на скошенном по окружности левом концебарабана нанесено 50 делений.

Микрометрический винт имеет резьбу с шагом 0,5 мм, следовательно, за один оборот винта его конец перемещается на 0,5 мм, а при повороте барабана на одно деление винт перемещается на 0,01 мм. На поверхностистебля 5 имеются деления с осевым штрихом.

Для измерения детали ее устанавливают между микрометрическим винтом 3 и пяткой 2, после чего при помощи трещотки 7 повертывают барабан 6 и выдвигают винт до соприкосновения с деталью. Когда винт упрется в измеряемую деталь, трещотка будет свободно провертываться, а винт с барабаном остановятся.

Для начала измеряемого размера считают число миллиметров на начале стебля, включая пройденное отсчетным штрихом полумиллиметровое деление (0,5), а затем смотрят, какое число на скошенной части барабана совпадает с осевым штрихом стебля. Это число будет соответствовать сотым долям миллиметра, которые нужно прибавить к предыдущим данным. Выпускаются микрометры с пределами измерения 0-25, -25-50 мм и т.д. до 575-600 мм с интервалом через 25 мм. Точность отсчетамикрометровсоставляет 0,01 мм.

Понятие о допусках

Различают- номинальный, действительный и предельный размеры деталей.

Номинальным называют размер, указываемый на чертеже и служащий началом отсчета отклонений. При обработке деталей невозможно получить абсолютно точно заданный номинальный размер (изза неточного изготовления оборудования, инструмента, их износа и др.). Поэтому в результате действительный размер будет отличаться от номинального.

Действительным называется размер, полученный в результате измерения с допустимой погрешностью. Точность изготовления ограничивается определенными пределами, которые записываются на чертеже в виде двух отклонений от номинального размера - верхнего и нижнего. Условия годности детали определяются тем, что действительные размеры ее должны быть не больше наибольшего предельного размера и не меньше наименьшего предельного размера.Наибольшим предельным размером называется наибольший размер, который может быть допущен при изготовлении детали.

Наименьшим предельным размером называется минимальный размер, которыйможет быть допущен приизготовлении детали.

Разность между наибольшим и наименьшим предельными размерами называется допуском .

=−

гдеАmax -наибольшийпредельныйразмер; Amin -наименьший предельный размер.

При графическом изображении допусков и посадок пользуются нулевой линией (рисунок1.5).

Зона между наибольшим и наименьшим предельными размерами составляет поле допуска. Верхняя граница поля допуска соответствует наибольшему, а нижняя -наименьшемупредельным размерам.

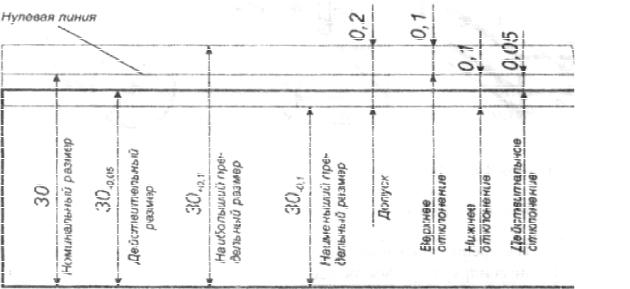

Рисунок 1.5 -Графическое изображениедопусков для вала

Нулевой линией называется линия, соответствующая номинальному размеру, от нее отсчитывают отклонения. Положительные отклонения откладывают вверх от нулевой линии, аотрицательные вниз.

Верхним отклонением (∆в) называется разность между наибольшим предельным размером иноминальным размером.

Нижним отклонением (∆н) называется разность между наименьшим предельным размером иноминальным размером.

На чертежах в соответствии с ГОСТ 2.307-68 номинальный размер обозначается целыми числами, а отклонения в виде десятичной дроби проставляются рядом с номинальным размером одно над другим: верхнее - вверху, нижнее - внизу. Перед цифрой положительногоотклонения ставится знак (+), перед цифрой отрицательного отклонения (-). Например, 30 ,,

1.2 Оборудование

Линейка, штангенциркуль, микрометр, контролируемыедетали.

1.3 Порядок выполнения работы

1.3.1 Измерить размеры а, b, с деталей 1, 2 и 3 линейкой, штангенциркулем имикрометром.

Штангенциркулем измерить диаметр (d) и глубину отверстия (h) детали 2 (рисунок1.6).

Рисунок 1.6. Формаи контролируемыеразмерыдеталей

1.3.2 Вычислить абсолютную и относительную погрешности измерений по формулам 1.1-1.2.

∆ = изм − действ, (1.1)

где ∆ - абсолютная погрешность в единицах измеряемой величины;

изм-измеренноезначение; действ- действительное значение, полученное при измерении

точным прибором с допустимой погрешностью.

Относительная погрешность определяется как отношение абсолютной погрешности к истинному (действительному) значению измеряемой величиныи выражается впроцентах.

где -относительная погрешность; ∆ -абсолютная погрешность; действ-измеренноезначение.

Вычисленные значения погрешностей измерения размеров деталей 1, 2, 3 занестивтаблицу1.1.

1.3.3 По заданным преподавателем размерам детали 3 определить наибольшийинаименьший размеры и определить годность детали 3.

Результатыизмерения и вычисления занести втаблицу1.1

1.4 Содержание отчета

Отчет должен содержать следующие материалы:

-названиеработы;

-цель работы;

-таблицу1.1с измеренными ирасчетными значениями;

-ответы навопросы;

-вывод.

Список литературы

1.Болтон, У. Карманный справочник инженера-метролога / У. Болтон. -М., Додэка, 1998.

2.Гжиров, Р. И. Краткий справочник конструктора / Р.И. Гжиров. Ленинград. -М. : Машиностроение, 1983.

3.Крылова, Г. Д. Основы стандартизации, сертификации, метрологии:учеб. для вузов /Г. Д. Крылова. - М. :Аудит, ЮНИТИ, 1998.

4.Лившиц, И. М. Стандартизация, метрология, сертификация / И. М. Лившиц. - М.: Юрайт-Издат, 2002.

5.Метрология, стандартизация, сертификация / А. Г. Сергеев [и

др.]. -М.: Лотос, 2001.

Контрольные вопросы

1.Что понимается подизмерением величины?

2.Что называется измерительным инструментом?

3.Устройство штангенциркуля, измерениелинейных размеров.

4.Устройство микрометра, измерение размеров с помощью микрометра.

5.Что называется погрешностью? Абсолютная и относительная погрешности.

6.Что понимается под номинальным и действительным размера-

ми?

7.Что понимается под наибольшим и наименьшим предельными размерами?

8.Что называется допуском?

9.Что называется верхним инижним предельным отклонением?

Лабораторнаяработа №2

Измерение постоянного тока и напряжения. Расширение пределов измерения амперметров и вольтметров

Цель работы:изучениеустройства и принципа действия приборов магнитоэлектрической системы; приобретение навыков измерения постоянного тока и напряжения; снятие зависимости изменения сопротивления переменного резистора от положения подвижного контакта; расчет шунтов и добавочных сопротивлений.

2.1 Общие сведения

Измерение любой величины заключается в экспериментальном сравнении еёс такой же величиной, принятой за единицуизмерения:

=∙ ,

где А - измеряемая величина; N - числовое значение измеряемой величины;а -единицаизмерения.

Если, например, в результате измерения получено U = 100 В, это значит, что U - измеряемая величина (напряжение); 100 - числовое значение;В (вольт) -единицаизмерения.

Измерения выполняются с помощью специальных технических средств. К ним относят меры, измерительные приборы и вспомогательныеприспособления.

Мера -средство измерений, предназначенное для воспроизведения физической величины заданного размера. Например, линейка и гири воспроизводят кратные, дробные и целые значения соответственно единиц длины и массы. При электрических и радиотехнических измерениях применяют меры активного сопротивления, емкости, индуктивности, электродвижущая сила(ЭДС).

Измерительный прибор - средство измерений, преобразующее измеряемую величину в измерительную информацию, доступную для непосредственного отсчета.

К вспомогательным измерительным приспособлениям относят различные устройства, предназначенные для расширения пределов измерений, преобразования измеряемой величины, связи с объектом измерений (например, шунты, добавочные резисторы, измерительные трансформаторы, термисторныеголовки идр.)

Электроизмерительные приборы классифицируют по следующим признакам:

1)характеруотсчета(способу получения информации);

2)родуизмеряемой величины;

3)принципу действия.

В зависимости от способа получения результата измерения различают следующиевидыизмерений:
