15. Расчет и выбор холодильника для дистиллята.

Исходные данные:

Q х1=34,5 кВтс ;

Цель расчета:

∙ Рассчитать и выбрать теплообменный аппарат.

Выбор значения теплопередачи:

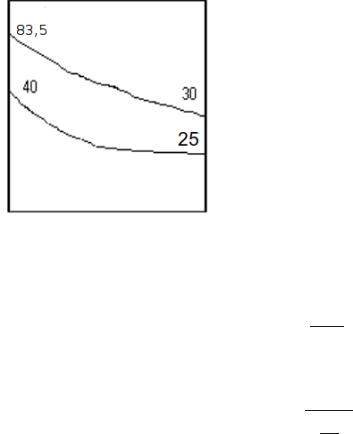

Поскольку только оба процесса, происходящих в холодильнике, протекает без изменения агрегатного состояния, то индикаторная диаграмма будет иметь следующий вид.

Примем значение коэффициента теплопередачи, равное

Расчет и выбор ориентировочного теплообменного аппарата:

Выбор теплообменного аппарата основан на определении площади теплообмена F , которую можно рассчитать, используя ниже приведенную формулу:

F= k QΔt .

Где Δt - движущая сила теплообмена, определяемая по следующему выражению:

Δt= 1− 2 ln 1 .

2

Разности температур 1 и 2 определяются по индикаторной диаграмме:

1=83,5−40=43,50 С;

2=30−25=50 С;

Δt= 43,5−5 =17,80 С . ln 543,5

Следовательно, значение поверхности теплообмена составит:

характеристиками:

41

F ор=7м2 ;

Dап=325 мм ;

d н×s=25×2 мм . l=1500 мм .

n=61 теплообменныетрубы

fтр=0,021 м2

fм/тр=0,045 м2

42
