Аппараты для измельчения
Мельницы
барабанные
кольцевые
вибромельницы
струйные
Барабанные мельницы
(основной способ измельчения – удар,
истирание)
Барабанные (форма барабана)
цилиндроконические
цилиндрические
короткие (L<D) длинные (L=2-3D) трубные (L>3D)
Барабанные мельницы
(основной способ измельчения – удар,
истирание)
Барабанные (дробящая среда ) шаровые стержневые
галечные
самоизмельчения
Барабанные мельницы
(основной способ измельчения – удар, истирание)
Барабанные (способ разгрузки)
с центральной разгрузкой разгрузкой через решетку
Барабанные мельницы
(основной способ измельчения – удар, истирание)
Барабанные (способ измельчения)
Мокрое измельчение Сухое измельчение
Барабанные мельницы

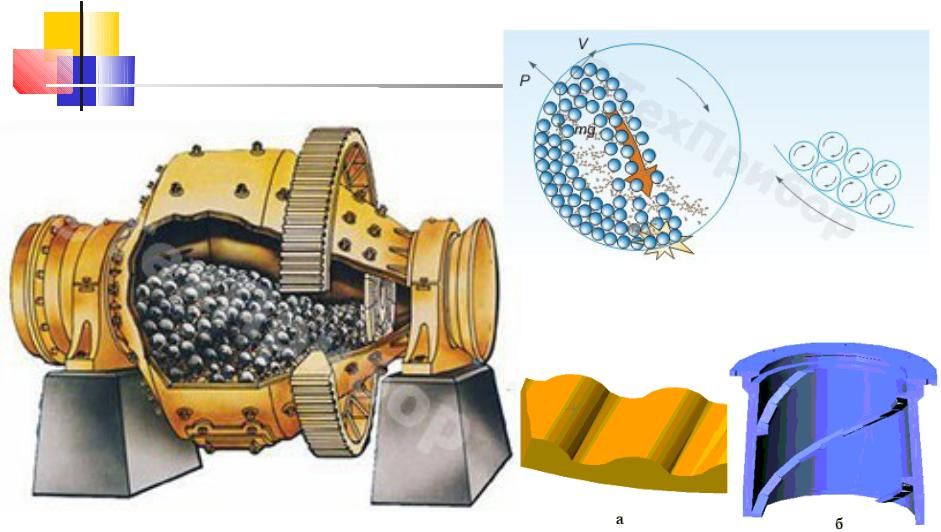

Устройство шаровой мельнице и схема движения шаров в барабане
Футеровка
Футерование внутренней поверхности барабанов шаровой мельницы осуществляется уралитовой (ультрафарфоровой), резиновой и в некоторых случаях полиуретановой футеровкой.
Уралитовая футеровка |
Полиуретановая футеровка |
|
Тип мельниц |
Измельчающие тела |
Способ разгрузки готового |
Способ измельчения |
|
|
продукта |
|
|
А. Барабанные вращающиеся мельницы (тихоходные) |
|
|
1. Шаровая периодического |
Стальные шары |
Периодическая разгрузка |
Сухой (для лабораторных — |
действия (рис. 1, а) |
|
через люк |
сухой и мокрый) |
2. Шаровая с |
Стальные шары |
Разгрузка через |
Сухой и мокрый |
периферической разгрузкой |
|
цилиндрическое сито |
|
(рис. 1, б) |
|
|
|
3. Шаровая с центральной |
Стальные шары |
Центральная разгрузка |
Сухой и мокрый |
разгрузкой (рис. 1, в) |
|
(непосредственно через |
|
|
|
цапфу) |
|
4. Шаровая с решеткой (рис. |
Стальные шары |
Разгрузка через решетку, а |
Сухой и мокрый |
1, г) |
|
затем через цапфу |
|
5. Шаровая соткрытым |
Стальные шары |
Через решетку (без цапфы) |
Сухой и мокрый |
концом (рис. 1. д) |
|
|
|
6. Трубная однокамерная |
Стальные шары |
Центральная разгрузка |
Сухой и мокрый |
(рис. 1, е) |
|
(через цапфу) |
|
7. Трубная многокамерная |
Стальные шары |
Между камерами — |
Сухой и мокрый |
(рис. 1, ж) |
|
разгрузка через решетку; из |
|
|
|
последней камеры — |
|
|
|
центральная разгрузка |
|
8. Коническая мельница |
Стальные шары |
Центральная |
Сухой и мокрый |
(рис. 1, з) |
|
разгрузка |
|
9. Стержневая с |
Стальные стержни (длиной, |
Центральная |
Мокрый |
центральной разгрузкой |
равной длине барабана) |
разгрузка |
|
(рис. 1, и) |
|
|
|
10. Стержневая с |
Стальные стержни |
Разгрузка через окна в |
Сухой |
периферической разгрузкой |
|
барабане |
|
(рис. 1, к) |
|
|
|
12. Рудно-галечная |
Крупные куски |
Разгрузка через цапфу |
Сухой и мокрый |
бесшаровая (рис. 4, л) |
измельчаемой руды |
|
|
13. Барабанная роликовая |
Массивный ролик |
Периферическая разгрузка |
Мокрый и сухой |
(рис. 4, м) |
|
через окна (или |
|
|
|
центральная сливная) |
|
