§4 Интерфейсы дисковых устройств SATA и SAS

1. ATA – AT Attachment for

Disk Drives –

подключение

дисковых устройств к AT

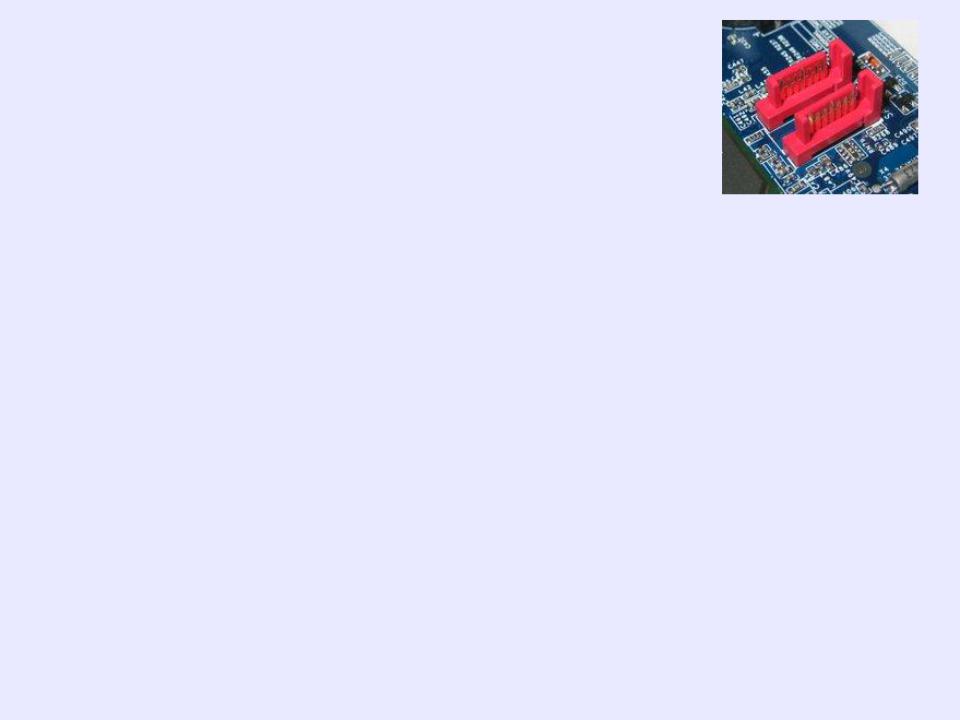

SATA = Serial ATA

возможности роста частотыдо 300 МБ/с

несколько устройств на одной шине

автоматическое конфиг.

очередь команд с переупорядочением

Кабель данных

4 витых пары для данных + 3 земли

3.3 В

узкий лёгкий

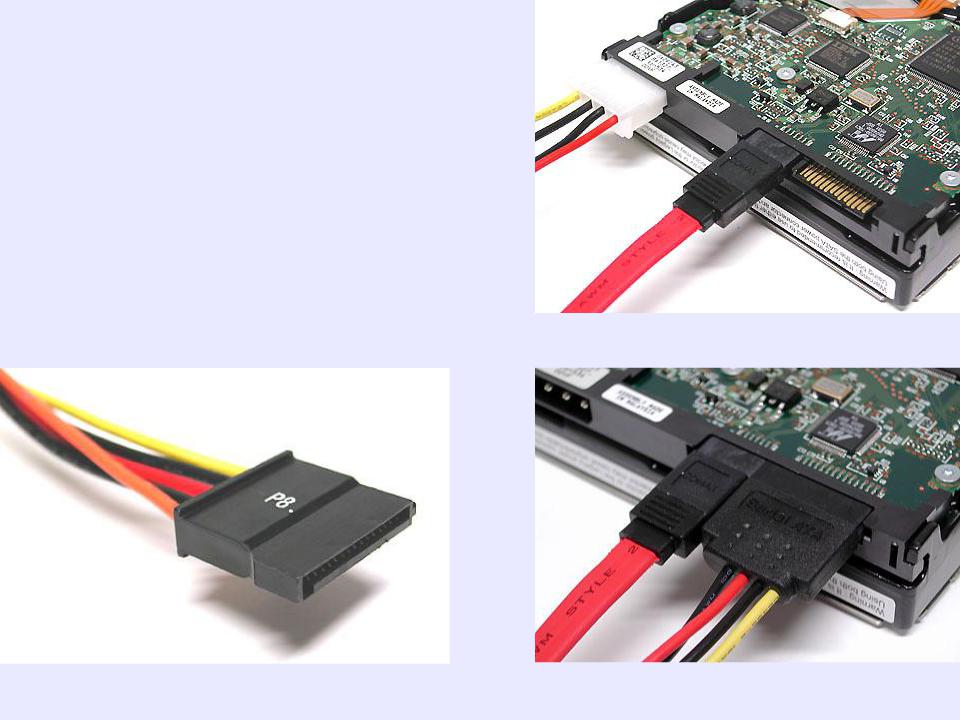

Кабель питания

Либо обычная вилка Molex,

либо новая на 15 контактов

eSATA – external – для внешних НЖМД, до 300 МБ/с

Возможно питание через сплиттер

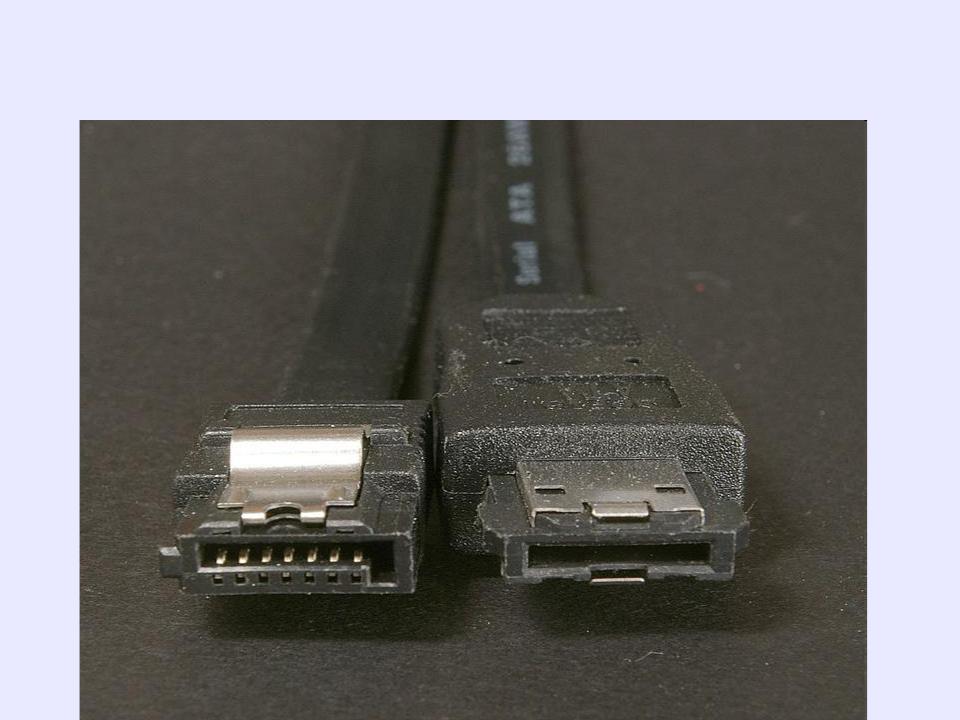

Сравнение вилок SATA и eSATA

2. SCSI – Small Computer

System Interface («скази»)

Пригоден для соединения устройств различных классов, н-р, НЖМД, принтеров, процессоров

а) Разрядность и частота

Wide – больше разрядность

Fast, Ultra – выше частота

Рекорд: Ultra320 SCSI

MB/s

Дорого.

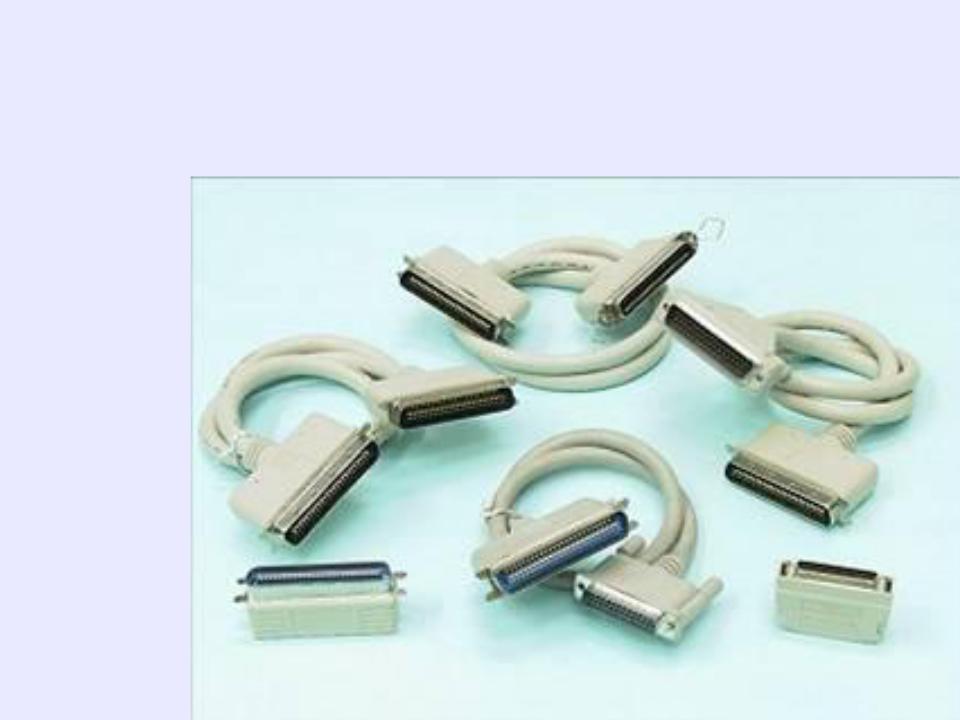

б) Кабели и разъёмы

SCSI-1

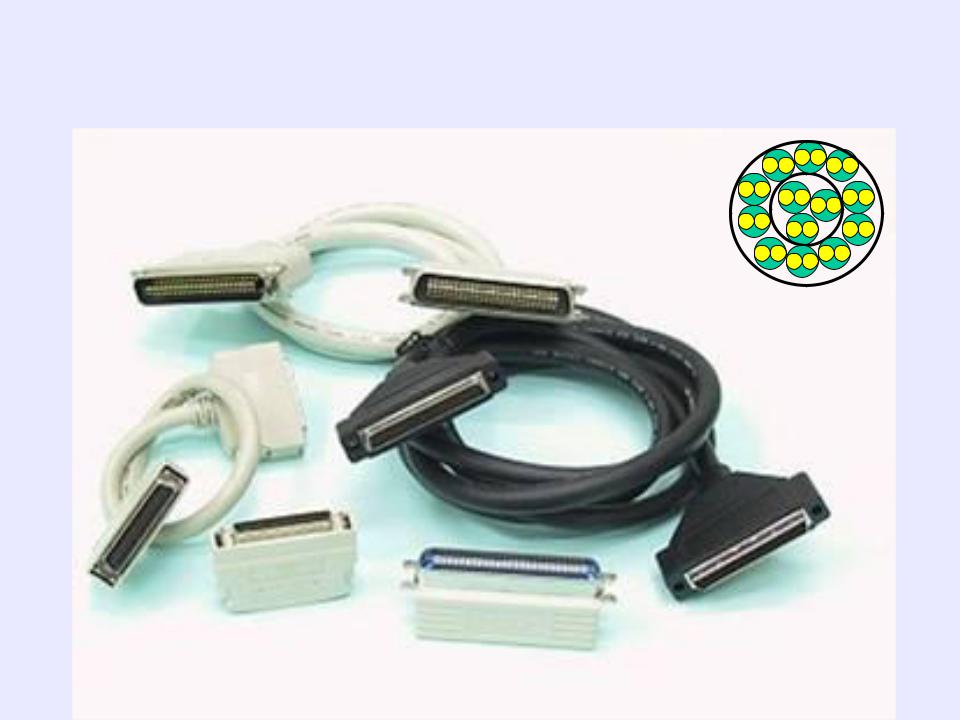

SCSI-3 – больше контактов
