Лабораторна робота № 7
з дисципліни «Фізика»
на тему:«Рамка зі струмом у магнітному полі»
»
Виконала студентка
групи ІІС-101
Устінова Дарина
Перевірила:
Бабинюк О. І.
КИЇВ – 2012
Тема: Рамка зі струмом у магнітному полі
Мета роботи: дослідити залежність моменту сил, що діють на рамку зі струмом, яка розміщена в зовнішньому магнітному полі.
5 Варіант
Виконання роботи:
В=0,05 Тл
S=1.3*10(-2)м2
а=40
1. Змінюючи площу рамки встановлюємо залежність моменту сил від площі рамки
|
№ досліду |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
S, 10(-2)м2 |
0,49 |
0,55 |
0,69 |
0,77 |
0,91 |
0,95 |
1,03 |
1,25 |
1,3 |
1,49 |
|
М, 10(-3)Нм |
-0,16 |
-0,18 |
-0,22 |
-0,25 |
-0,29 |
-0,30 |
-0,33 |
-0,4 |
-0,42 |
-0,48 |

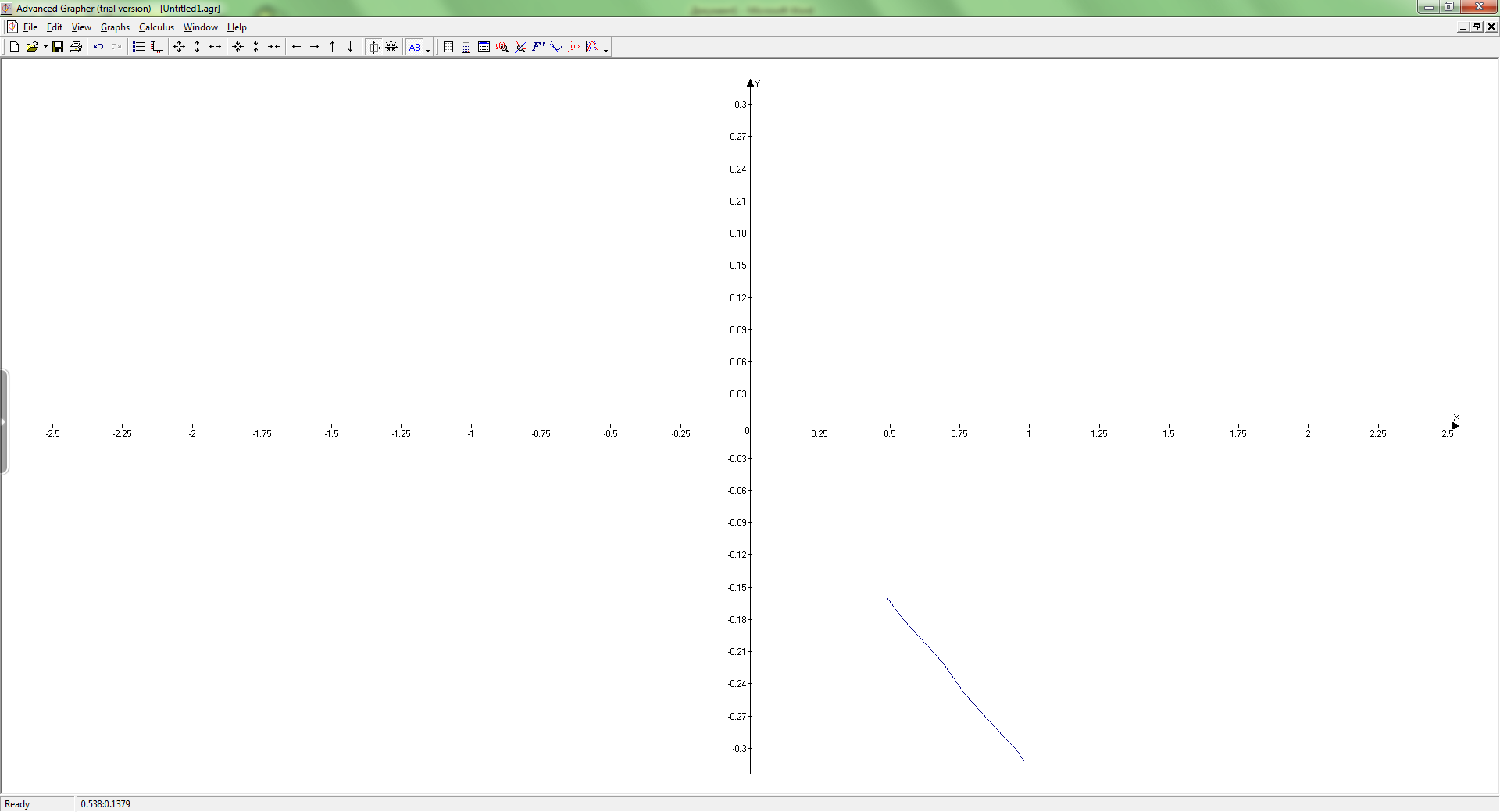

Висновок: Залежність моменту сили від площі є прямо пропорційною, а графіком буде пряма лінія
2. Змінюючи індукцію магнітного поля встановлюємо залежність моменту сил від величини поля
|
№ досліду |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
В, Тл |
-0,15 |
-0,10 |
-0,5 |
-0,2 |
0,2 |
0,5 |
0,10 |
0,15 |
|
М, 10(-3)Нм |
1,21 |
0,81 |
0,40 |
1,61 |
-1,6 |
-0,4 |
-0,81 |
-1,21 |
Висновок: момент сили прямо пропорційно залежить від величини поля а графіком буде пряма лінія.
3. Змінюючи кут встановлюємо залежність моменту сил від кута.
|
№ досліду |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
а |
0 |
25 |
40 |
70 |
85 |
90 |
100 |
115 |
145 |
180 |
|
М, 10(-3)Нм |
0 |
-0,26 |
-0,40 |
-0,59 |
-0,62 |
-0,63 |
-0,62 |
-0,57 |
-0,36 |
0 |
Висновок: Залежність моменту сили від розташування рамки в магнітному полі є обернено пропорційна. максимальне значення при куті 0 та 180, а мінімальне при 90. Графіком буде синусоїда.
4. Висновок: Ми навчились досліджувати залежність моменту сил, що діють на рамку зі струмом, яка розміщена в зовнішньому магнітному полі, та з’ясували, що момент сили прямо пропорційно залежить від площі та величини поля графіком їх залежності буде пряма лінія, але залежність моменту сили від розташування є обернено пропорційною, а графіком їх залежності буде синусоїда. А це означає що найбільший вплив має саме розташування нашої рамки в магнітному полі, тому цей параметри потрібно враховувати адже він кардинально міняє момент сил, все залежить від розташування цієї рамки.
