Мультипроцессорный режим работы UART

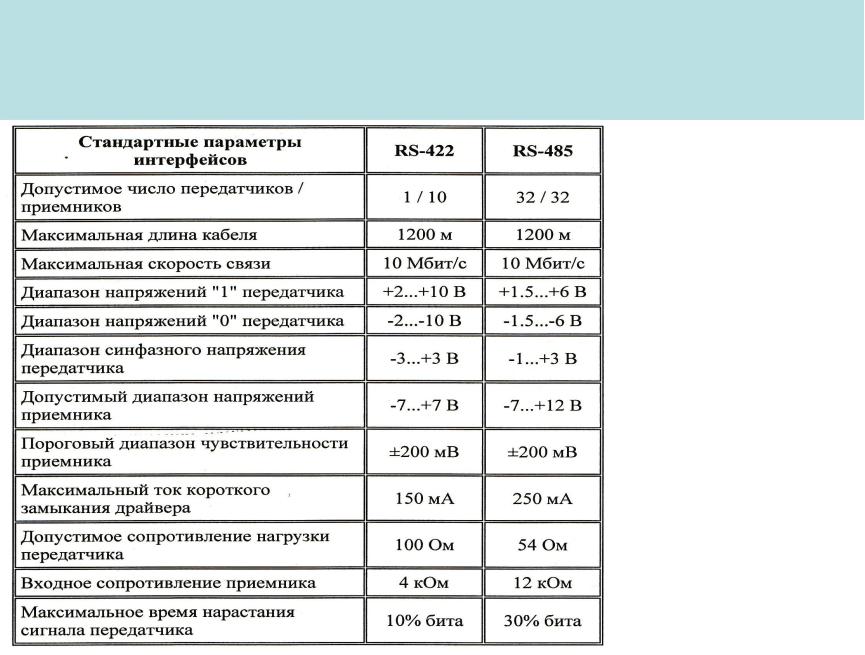

Параметры интерфейсовRS-422 и RS-485

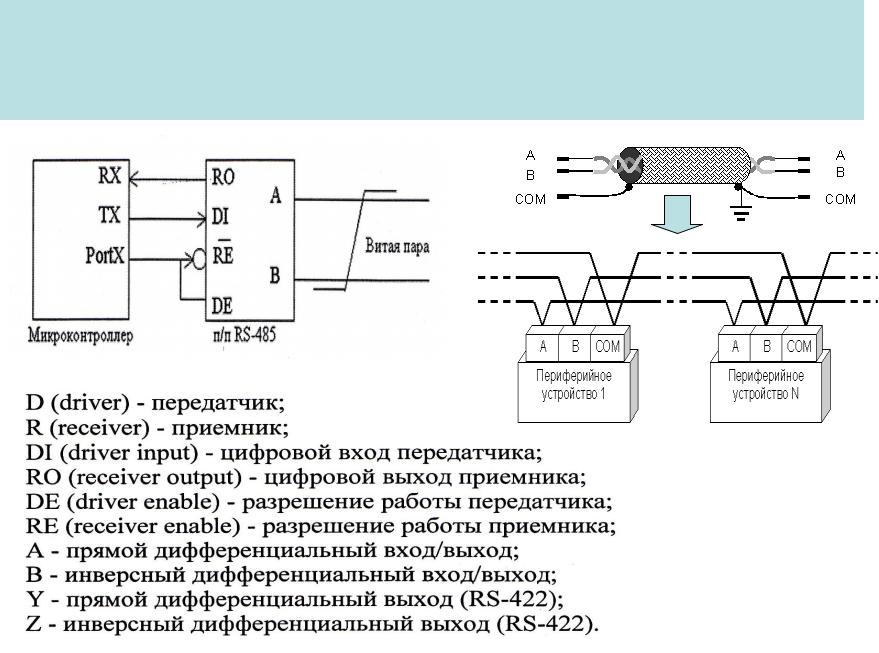

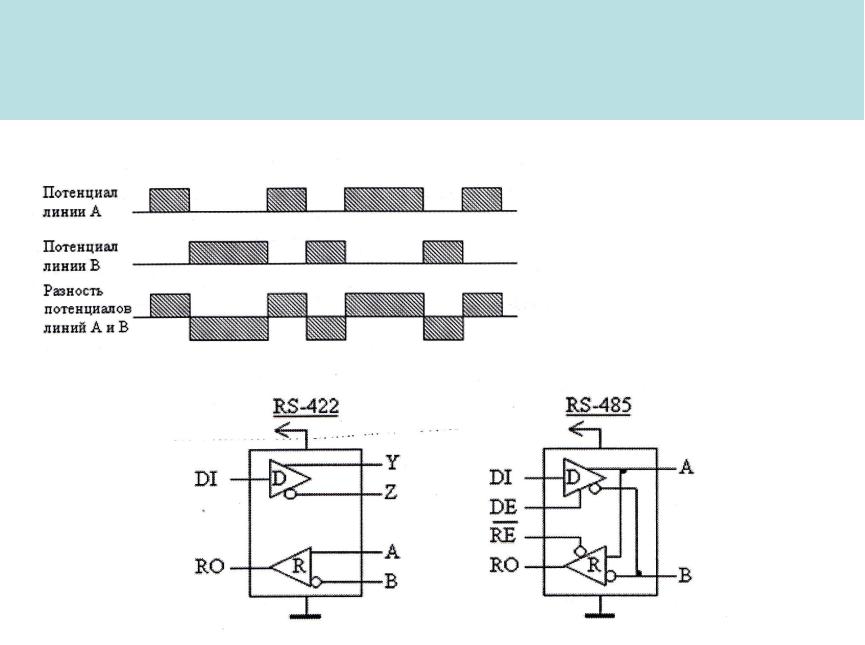

RS-422 и RS-485

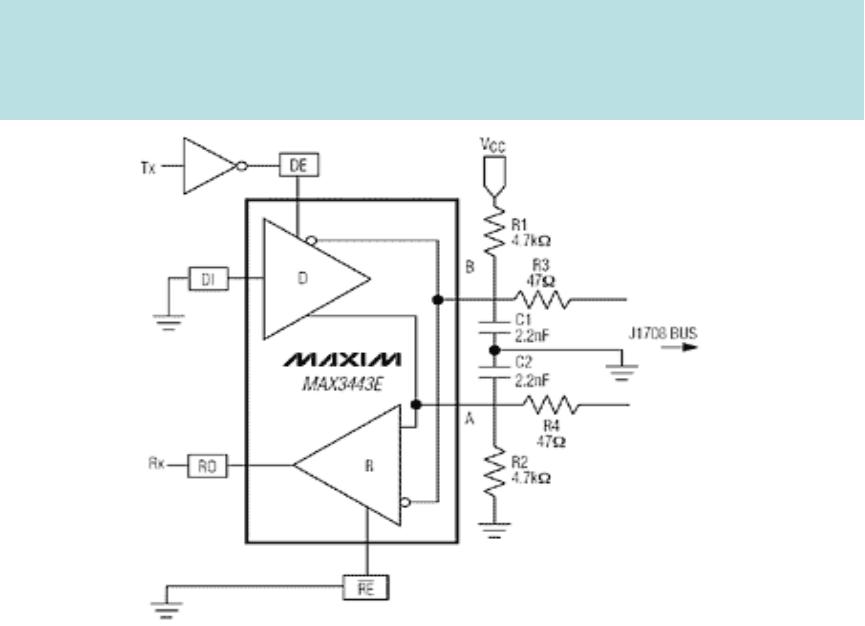

Микросхемы для RS-485
Протокол обмена
•Основная задача – заставить все устройства различать управляющие байты и байты данных.
Общая структура протокола |
Протоколы: |
|
|
- На основе ASCII; |
|
|
||
Символ начала посылки |
- Modbas; |
|
|
- Can (Bosch). |
|
Адрес получателя |
||
- I2C (Fhilips). |
||
|
|
|
Данные |
|
|
|
|
|
Символ конца посылки |
|
|
|
|

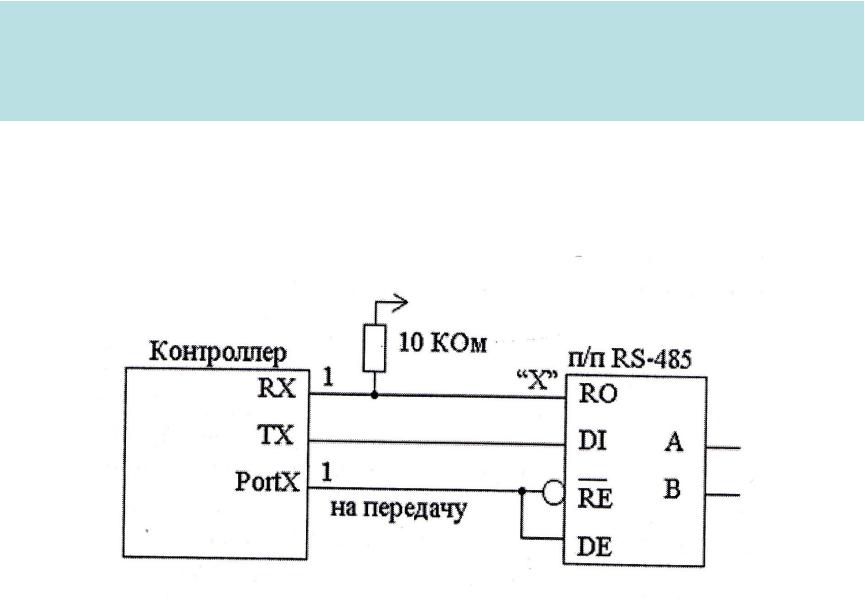

Исключение приема при передаче в полудуплексном режиме
При работе RS-485 на передачу, выход приемника RO переводится в
третье состояние и ножка RX контроллера «повисает в воздухе» в результате вместо уровня стопового бита 1 может быть принят сигнал помехи.
Uпит

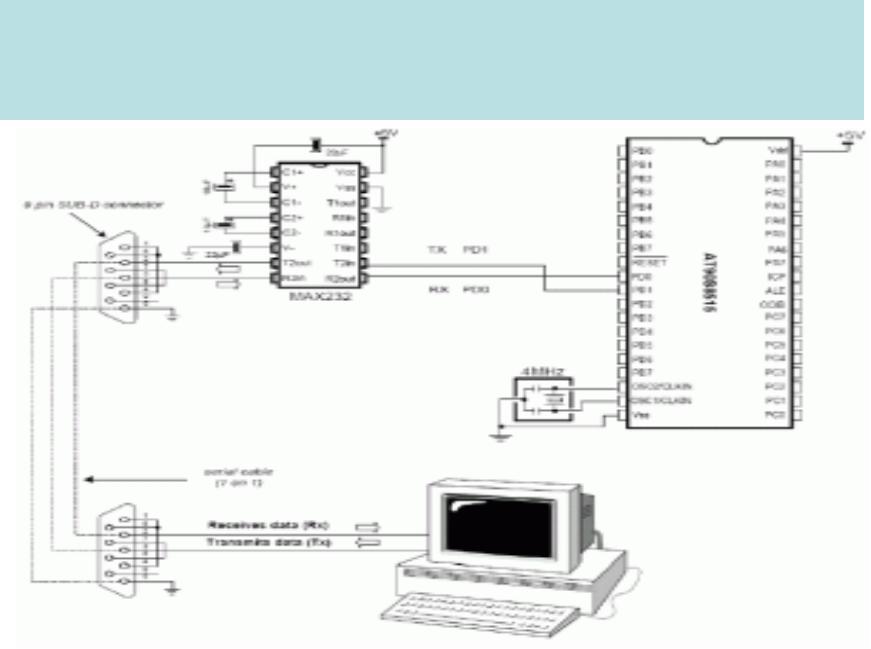

Подключение COM порта
Подключение COM порта

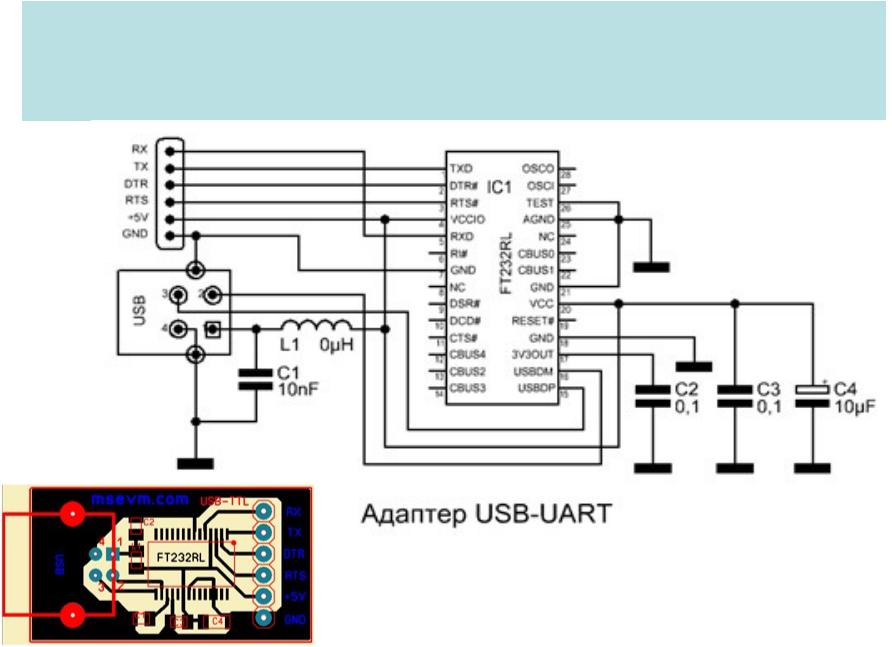

UART и USB порт
Последовательный периферийный интерфейс
•Предназначен для программирования и
иорганизации высокоскоростного обмена с внешними устройствами и микроконтроллерами расположенными на одной плате.
•Пользователь может задать параметры:
-скорость передачи – 4 значения;
-направление передачи в байте.
