Указания по выполнению
Задание выполнить на формате А3.
Построение очертания кулачка начинать с нанесения координатных осей Х иУ.Затем по приведенным в табл. 12 координатам нанести центры эллипса, а так же исходных для построения циклоиды и эвольвенты окружностей. Построить эти кривые. В очертание кулачка входит часть циклоиды, ограниченная точкамиАи В, расположенными в начале и середине кривой, часть эллипса, ограниченная точкойЕ, расположенной на большой оси, и точкойF, получаемой построением, а также часть эвольвенты, ограниченная точкамиC и D, лежащими на касательных к исходной окружности. Для определения точекС иDисходную окружность разделить на 12 частей и провести касательные к окружности в полученных точках. ТочкаС определяется пересечением третьей, а точкаD–восьмой касательной с эвольвентой.
Сопряжение циклоиды и эвольвенты (участок ВС очертания кулачка) выполнить двумя дугами заданных радиусовR₁и R₂: центр дуги радиусаR₁ найти на нормали к циклоиде в точкеВ, а центр дуги радиусаR₂определить построением. Сопряжение эвольвенты и эллипса (участокDE очертания кулачка) выполнить двумя дугами заданных радиусовR₃иR₄и частью касательной к эллипсу в точкеЕ.Центр дуги радиусаR₃расположен на нормали к эвольвенте в точкеD, а центр дуги радиусаR₄определить графически. Сопряжение циклоиды и эллипса (участокAFочертания кулачка) осуществить дугой окружности и частью касательной к циклоиде в точкеА или эллипсу в точкеF.Радиус и центр дуги определить построением (см. рис. 27). При этом центр дуги должен находиться на биссектрисе угла, образованного касательными к циклоиде в точкеАи эллипсу в точкеВ(напомним, что касательная к эллипсу в любой его точке определяется как нормаль к биссектрисе угла, образованного направлениями с этой точки на фокусы эллипса).
При выполнении сопряжений все точки сопряжений обозначать кружками диаметром, равным 2 мм.
Вычерчивание кулачка закончить построением отверстия для вала и шпоночной канавки.
Все построения выполнить сплошной тонкой линией и сохранить на чертеже.
Окончательно оформить чертеж (проставить номинальные размеры в соответствии с требованиями ГОСТ 2. 307- 68, линии видимого контура обвести сплошной толстой линией).
ЛИСТ 7
Чертеж геометрического тела. Виды

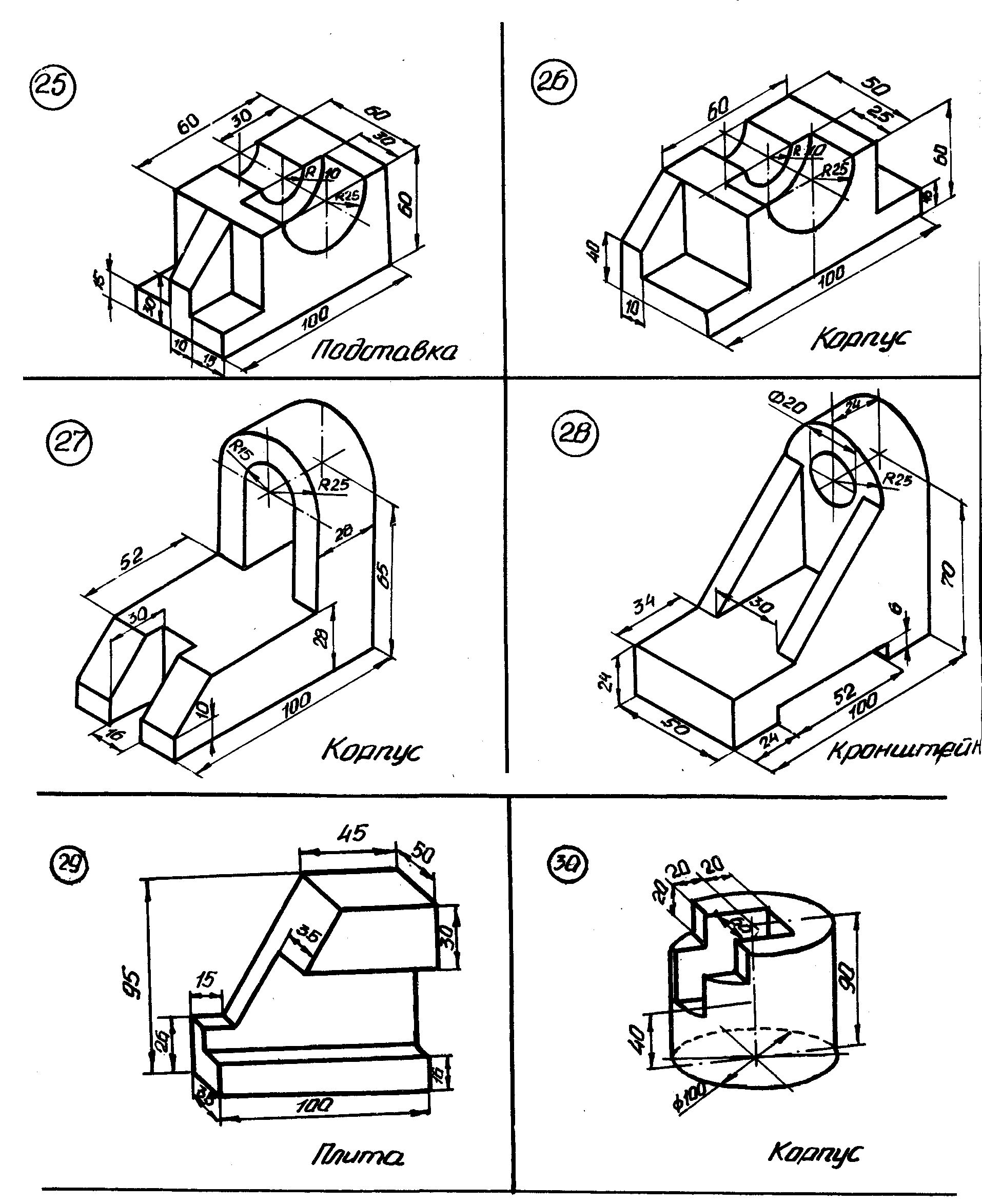

Дано: наглядное изображение геометрического тела (табл. 13), изготовленного из стали .
Выполнить построение трех видов геометрического тела по его наглядному изображению (пример выполнения задания показан на рис. 29).
Указания по выполнению
Изучить ГОСТ 2.305- 68 и 2.307- 68.
Задание выполнить на формате А3.
Построить вид спереди, сверху и слева. Построение произвести методом ортогонального проецирования, изученного в разделе начертательной геометрии.
При выборе масштаба и размещении видов учитывать следующее:
виды должны находиться в проекционной связи;
изображениями должно быть занято не менее 75% поля чертежа;
между видами должны быть разрывы, достаточные для простановки размеров.
Проставить, руководствуясь ГОСТ 2.307-68, необходимые размеры.
Линии построений при окончательном оформлении чертежа сохранить.
Т а б л и ц а 13
Продолжение табл. 13
Продолжение табл. 13
Продолжение табл. 13
