П2.4. Система управления уровнем жидкости

Существует некая система управления уровнем жидкости [13], принципиальная схема которой представлена на рисунке П2.11.

На рисунке: П – привод; РК – регулируемый клапан; РМ – расходомер; УМ – уровнемер; h_з(t) – заданный уровень жидкости в резервуаре; h(t) – текущий уровень; ε(t) рассогласование; G_п, G_р – приток и расход жидкости.

Величину притока G_п можно менять посредством регулирования клапана РК, который управляется электроприводом П.

Уровнемером УР измеряется действительный уровень h(t) и сравнивается с требуемым уровнем h_з(t): .

При поддерживается заданный уровеньh_з(t).

Изменение расхода G_р нарушает баланс в схеме, отсюда следует, что G_р является возмущающим сигналом.

Для повышения точности регулирования наряду с ε(t) используются сигналы G_п, G_р, которые порождают местные обратные связи.

При использовании G_р имеет место комбинированное регулирование по отклонению и возмущению.

Приведенной принципиальной схеме соответствует функциональная схема, приведенная на рисунке П2.12.

На рисунке обозначено: 1 – задающее устройство; 2- сравнивающее устройство; 3 – регулятор; 4 – усилитель мощности; 5 – привод; 6- регулирующий орган (клапан); 7 – объект управления; 8 – уровнемер; 9, 10 – расходомеры.

П2.5. Система управления экономическими параметрами

Рассмотрим составление схемы на примере системы управления экономическими параметрами.

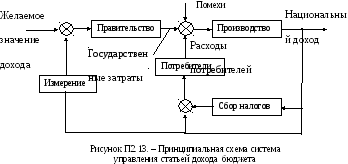

Система управления статьей дохода бюджета в виде модели с обратной связью представлена на рисунке П2.13 [13].
