Модульная и питчевая
резьба применяется при нарезании червяка червячной передачи. Профиль витка модульного червяка может иметь вид архимедовой спирали, эвольвенты окружности, удлинённой или
укороченной эвольвенты и
Круглая резьба, Кр
Профиль круглой резьбы образо-ван окружностями, на вершинах и впадинах, соединёнными прямы-ми с углом профиля при вершине 30°. Резьба применяется при боль-шие динамических нагрузках, ра-ботах в загрязненной среде с час-тым отвинчиванием и
Трапецеидальная резьба, Tr
Метрическая резьба с углом профиля при вершине 30° ГОСТ 9484-81
Упорная резьба, S
Метрическая резьба с углом наклона боковых сторон профиля 30° и 3°. ГОСТ 10177-82
Образование резьбы

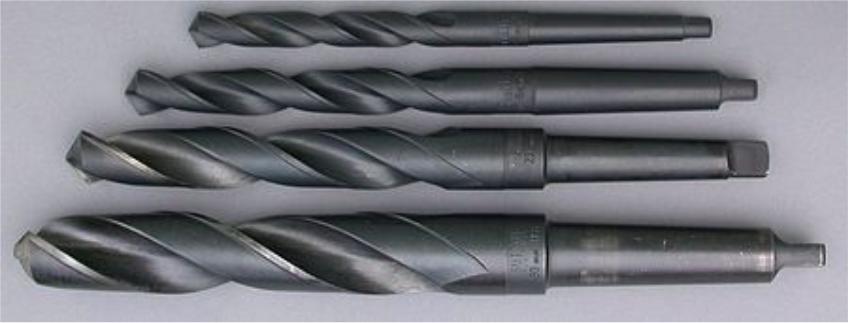

Сверло

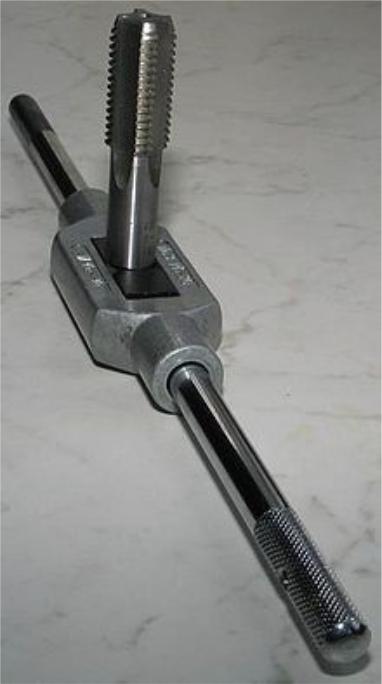

Метчик - применяют для нарезания внутренних резьб.

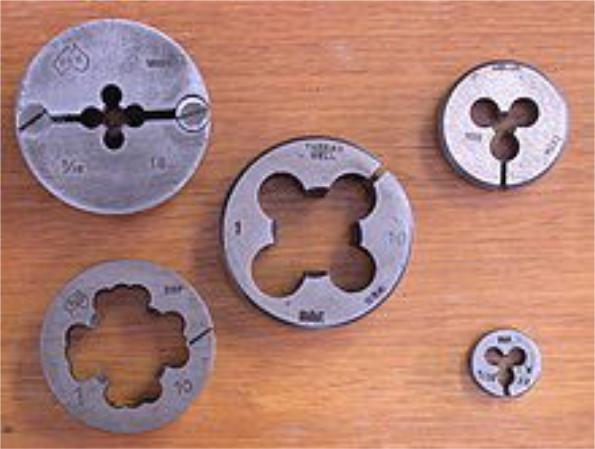

Плашка - резьбонарезной инстру- мент для нарезания наружной резьбы вручную или на станке.
3. Выполнение эскизов
деталей
Эскизом называется чертеж, выпол-ненный от руки без применения чертежных принадлежностей, в произвольном (глазомерном) масштабе.
Составление эскизов
Этапы подготовительной стадии:
1. Осмотреть деталь, провести анализ ее формы в целом и устано-вить, из каких геометрических форм она состоит, т.е. расчленить ее на отдельные геометрические тела и поверхности.
2. Определить наименование детали, ее
3. Определить главное изображе-ние детали, т.е. изображение на фронтальной плоскости проекций.
При выборе главного изображе-ния следует
учитывать положе-ние
детали при обработке ее на
4. Определить необходимое коли-чество изображений (видов, разре-зов, сечений и выносных элемен-тов).
5. Определить характер шерохова-тости поверхности, покрытия, термической обработки и др.
