Цилиндрические

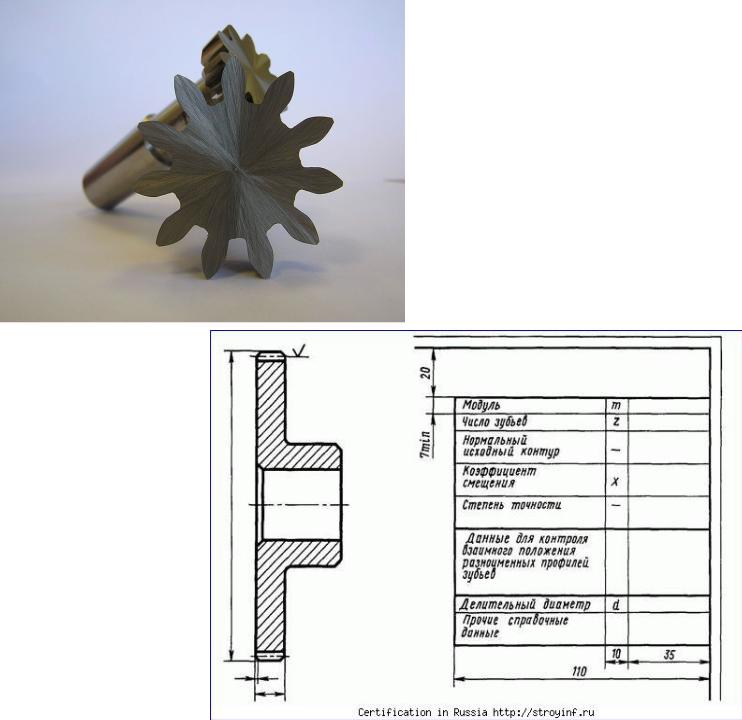

зубчатые колеса. ЕСКД ПРАВИЛА ВЫПОЛНЕНИЯ ЧЕРТЕЖЕЙ ЦИЛИНДРИЧЕСКИХ ЗУБЧАТЫХ КОЛЕС ГОСТ 2.403-75 [1]
стр. 287-299.
Цилиндрические
зубчатые колеса, элементы
и параметры. Особенности выполнения чертежа
зубчатого колеса.
Выбор и расчет параметров, конструктивных элементов зубчатого колеса в соответствии с вариантом
задания. РГР – задача 4
(Составить чертеж
механизма, в состав которого входят зубчатые колеса.
Назначение: передача вращательного движения между валами, которые могут иметь параллельные, пересекающиеся и
скрещивающиеся оси или преобразование
вращательного движения в
поступательное (рейка) и
другому передается с помощью зубьев. Зубчатое колесо передачи с меньшим числом зубьев называется шестерней, второе колесо с большим числом зубьев называется колесом. Пара зубчатых колёс имеющих одинаковое число зубьев в этом случае ведущее зубчатое колесо называется шестерней, а ведомое
— колесом. Однако часто все зубчатые колёса называют
Профиль зубьев колес как правило имеет эвольвентную боковую форму.
главный параметр, стандартизирован, определяется из прочностного расчета зубчатых передач. Чем больше нагружена передача, тем выше значение модуля. Через него выражаются все
остальные параметры. Модуль измеряется в миллиметрах,

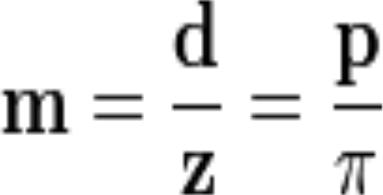

вычисляется по формуле:

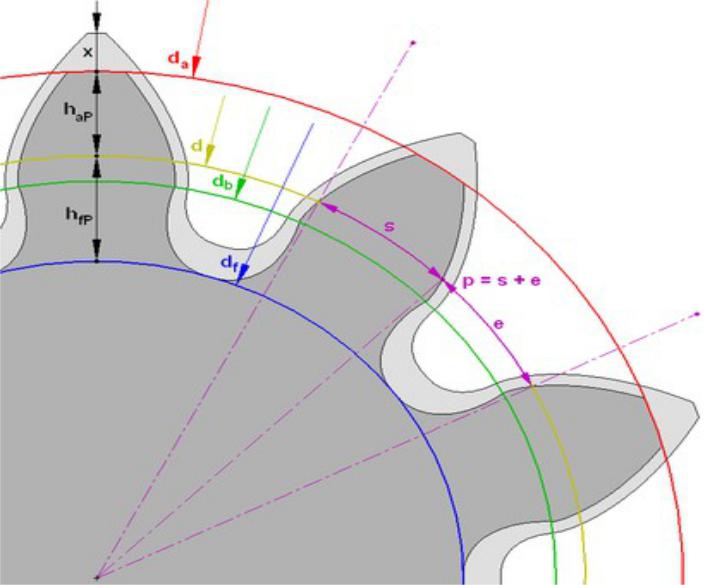

z — число зубьев колеса p — шаг зубьев (отмечен фиолетовым цветом)
d — диаметр делительной окружности (отмечена
жёлтым цветом)

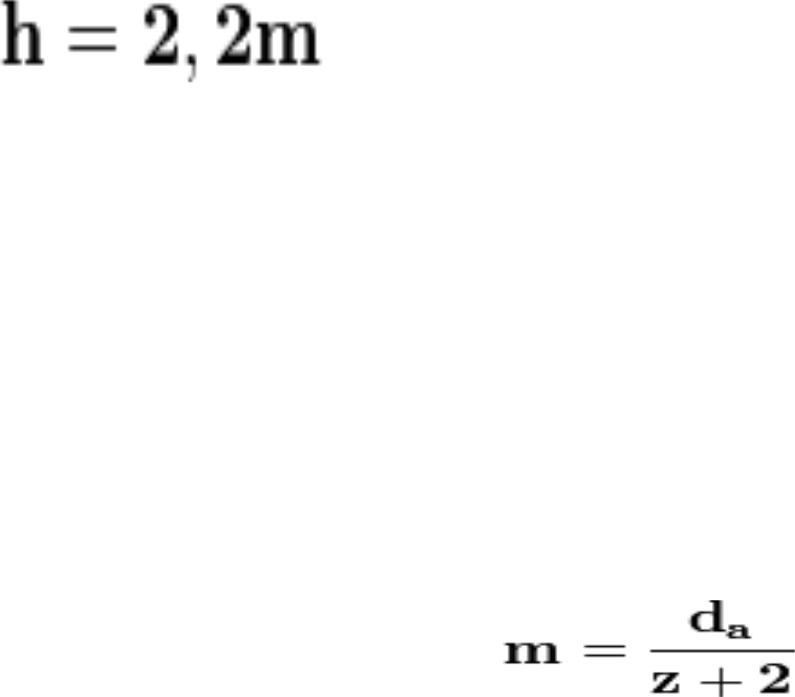

высота зуба h (на рисунке не обозначена)
диаметр окружности вершин da больше диаметра окружности впадин df на двойную высоту зуба h. Исходя из всего этого, если требуется практически определить модуль m зубчатого колеса, не
имея нужных данных |
зубьев z), |
вычислений (кроме |
В настоящее время является наиболее
технологичным, а поэтому и самым распространенным способом изготовления зубчатых колес. При изготовлении зубчатых колёс могут применяться такие инструменты, как гребёнка, червячная фреза и долбяк.
