- •РЕЗЬБОВЫЕ СОЕДИНЕНИЯ
- •Главнейшим элементом резьбовых деталей является резьба. Резьбой называется совокупность витков, расположенных по винтовой
- •Классификация резьб
- •-профиль (треугольный, трапеце-идальный, прямоугольный, круглый и др.);
- •Основные параметры резьбы и единицы измерения
- •ГОСТ 24705-2004 (ИСО 724:1993) Усл. Обозн.: буква M, числовое значение номинального диаметра резьбы
- •ГОСТ 25229-82 —Резьба
- •шагом и основными
- •Модульная резьба — шаг резьбы измеряется модулем (m). Чтобы получить размер в миллиметрах
- •резьба применяется при нарезании червяка червячной передачи. Профиль витка модульного червяка может иметь
- •Круглая резьба, Кр
- •Трапецеидальная резьба,
- •Образование резьбы
- •Метчик - применяют для нарезания внутренних резьб.
- •Плашка - резьбонарезной инстру- мент для нарезания наружной резьбы вручную или на станке.
- •Эскизом называется
- •1. Осмотреть деталь, провести анализ ее формы в целом и устано-вить, из каких
- •изображе-ние детали, т.е.
- •4. Определить необходимое коли-чество изображений (видов, разре-зов, сечений и выносных элемен-тов).
- •Основная стадия
- •4. Вычерчивают очертание внешнего кон- тура детали, выдерживая необходимую пропорцию и соотношение между
- •7.Проверяют выполненные изображения, удаляют лишние линии, окончательно обводят линии основного контура мягким карандашом
- •Штуцер
- •Штуцер
- •При нанесении размеров используют приня- тые в стандартах условные знаки и обозна- чения
- •Форма стрелок
- •10. Определяют шероховатость отдельных поверхностей, проставляют знаки классов чистоты, указания об отделке и
- •3.4. Шероховатость
- •Влияние шероховатости на работу деталей машин многообразно:
- ••неровности, являясь концентраторами напряжений, снижают усталостную прочность деталей;
- •Шероховатость поверхности.
- •4. Таблица устанавливает предпочтитель- ные численные значения параметров шеро- ховатости. Числовые значения параметров
- •5. Числовые значения параметров шероховатости указывают в обозначении шероховатости:
- •7. Требования к шероховатости поверхнос- ти в конструкторской документации долж- ны устанавливаться путем
- •8. Числовые значения параметров находятся вблизи середины диапазона, определяющего данный класс шероховатости.
- •Наибольшая высота неровностей профиля R шах. Расстояние между линией выступов профиля и линией
- •профиля по десяти точкам Rz . Сумма средних абсолютных значений высот пяти наибольших
- •Среднее арифметическое отклонение про- филя Ra Среднее арифметическое абсо- лютных значений отклонений профиля
- •3.5. ГОСТ 10549-80 Сбеги, недорезы, проточки и фаски
- •Допускается применять угол 60°
- •Разъемные
- •применяют три основных вида

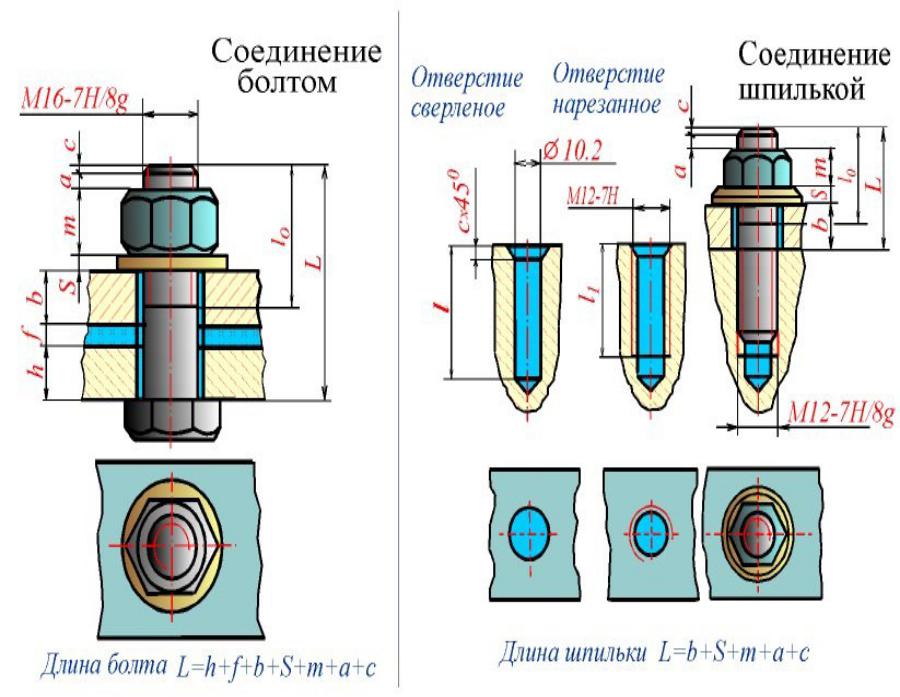

- •1.Соединение болтами применимо только при возможности выполнения сквозных отверстий в стягиваемых деталях.
- •3. Соединение шпильками в основном применяют для деталей из мягких (алюминиевых и магниевых
- •наглухо и притом по большей части с натягом. В этих условиях резьбовое соединение
- •Крепежные детали рядового назначения изготавливают чаще всего из Cтали 45, ответственного назначения (шатунные
- •Изображение резьбовых
- •Наибольшее применение в машиностроении имеют болты с шестигранной головкой (нормальной точности) ГОСТ 7798
- •Шпилька - цилиндрический стержень с резьбой на обоих концах. Та часть шпильки, которая
- •Гайка представляет собой призму или цилиндр со сквозным (иногда глухим) резьбовым отверстием для
- •По своей форме гайки бывают шестигран-ные, квадратные, круглые, гайки-барашки и др. Шестигранные гайки
- •Винт - цилиндрический стержень с
- •ГОСТ 2.315 - 68 устанавливает упрощенные изображения крепежных деталей на сборочных чертежах и
- •Болт 2М12х1,25-6gх60.58.35X.029 ГОСТ
- •Цилиндрические
- •Виды передач.
- •Зубчатая передача — это механизм или часть механизма, в состав которого входят зубчатые
- •Усилие от одного элемента к другому передается с помощью зубьев.
- •Профиль зубьев колес как правило имеет эвольвентную боковую форму.
- •m — модуль колеса. Самый главный параметр, стандартизирован, опреде-ляется из прочностного расчета зубча-тых
- •z — число зубьев колеса p — шаг зубьев (отмечен фиолетовым цветом)
- •обозначена)
- •В настоящее время является наиболее
- •Подбор шпонки для соединения
- •ШЛИЦЕВЫЕ
- •Особенности
- •Сборочным чертежом называется
- •- размеры и другие параметры и
- •быть нанесены:
- •Сварное, паяное или клееное изделия из одного материала, находящиеся в сборе с другими
- •изделия когда выполняются технологические, пригоноч-ные, операции. Их выпол- няют совместной обра-боткой соединяемых деталей
- •Выполнение учебного сборочного чертежа
- •Рекомендуется составить схему изделия с
- •входящих в сборочную единицу.
- •указываются габаритные, установочные и присоединительные размеры. К габаритным размерам относят наибольшие размеры изделия.
- •номерами позиций, указанными в спецификации.
- •пониманию внутреннего устройства сборочной единицы. При этом над изображением делается надпись: «Крышка поз.
- •На сборочных чертежах наносят следующие размеры
- •расчетную, конструктивную характеристику изделия, например диаметры проходных отверстий, размеры резьбы на присоединительных элементах
- •спецификации этой сборочной единицы. Номера позиций указывают на полках линий- выносок, проводимых от
- •В последнюю очередь заполняют основную надпись и выполняют необходимые надписи, располагаемые над основной
- •Выполнение спецификации к сборочному чертежу
- •Форма и порядок выполнения спецификации
- •образом.
- •-в разделе «Документация» только название
- •6. В графе «Кол.» указывают количество составных частей в одном специфицируемом изделии, а
- •Упрощения допускаемые
- •Подшипники качения относятся к стандартным изделиям на сборочных чертежах с изображе-нием колец и
- •допускается уплотнения изображать условно, указывая стрелкой направление действия уплотнения.
- •сборочного
- •между собой и их взаимодействия, определить пределы перемещения подвижных деталей;
- •рабочих чертежей деталей, входящих в изделие, по сборочному чертежу изделия. Это не простое
- •изображены, или изображены упрощенно, условно,
- •Размеры шпоночных пазов, шлицев, гнезд по шпильки и винты, центровых отверстий и других
- •На рис. выполнен сборочный чертеж обратного двойного клапана, спецификация к нему. Принцип действия
- •На месте главного вида выполнен полный продольный разрез клапана фронтальной плоскостью симметрии изделия.
- •и100 мм), установочные (75 мм), монтажные (М12 и

Гайка представляет собой призму или цилиндр со сквозным (иногда глухим) резьбовым отверстием для навинчи-вания на болт или шпильку
По своей форме гайки бывают шестигран-ные, квадратные, круглые, гайки-барашки и др. Шестигранные гайки подразделяются на обыкновенные, прорезные и корончатые; нормальные, низкие, высокие и особо высокие; с одной и двумя фасками. Наибольшее применение в машиностроении имеют обыкновенные шестигранные гайки (нормальной точности) по ГОСТ 5915 - 70

Винт - цилиндрический стержень с
головкой на одном конце и резьбой для ввинчивания в одну из соединяемых деталей на другом. Винты, применяемые для неподвижного соединения деталей, называются крепежными, для фикси- рования относительного положения деталей - установочными. По способу завинчивания они разделяются на винты с головкой под отвертку и с головкой под ключ. Головки винтов бывают различной формы, которая устанавливается соответствующим



ГОСТ 2.315 - 68 устанавливает упрощенные изображения крепежных деталей на сборочных чертежах и чертежах общих видов
Болт 2М12х1,25-6gх60.58.35X.029 ГОСТ
2 - исполнение (исполнение 1 не указывается)
1,25 - мелкий шаг резьбы в мм (крупный шаг не указывается)
6g - поле допуска резьбы по ГОСТ 16093 –
81
60 - длина болта, винта, шпильки в мм
58 - класс прочности или группа по ГОСТ
17594 – 78
35X - марка легированной стали или сплава (марка углеродистой стали не указывается) 02 - обозначение вида покрытия по ГОСТ 17594 – 87 9 - толщина покрытия по ГОСТ 9.303 – 84
Условное обозначение шпильки диаметром резьбы d = 16мм, с крупным шагом резьбы, с полем допуска 6g, длиной l = 90мм, класса прочности 5.8, без покрытия:
Шпилька M16-6gх90.58 ГОСТ 22О32 – 76
Условное обозначение гайки с диаметром резьбы d = 12 мм, исполнения 1, с крупным шагом резьбы, с полем допуска 7H, класса прочности 5, без покрытия:
Гайка M12-7H.5 ГОСТ 5915 - 70
Пример условного обозначения винта класса точности А, диаметром резьбы d = 8 мм, с крупным шагом резьбы, с полем допуска резьбы 6g, длиной l = 50мм, класса прочности 4.8, без покрытия:
-c цилиндрической головкой : Винт А.M8-6gх50.48 ГОСТ 1491 - 80;
-c полукруглой головкой:
Винт A.M8-6gх50.48 ГОСТ 17473 - 80; - c полупотайной головкой:
Винт А.M8-6gх50.48 ГОСТ 17474 - 80; - с потайной головкой:
Винт A.M8-6gх50.48 ГОСТ 17475 - 80.
