6.2 Создание технологической документации по изготовлению детали “Втулка” в среде ms Excel 2007

С помощью MS Excel оформили маршрутную карту, операционную карту, карту эскизов и карту технологического контроля для детали «Втулка».

Маршрутная карта оформляется по ГОСТ 3.1118 - 82;

Операционная карта оформляется по ГОСТ 3.1502 - 82;

Карта эскизов оформляется по ГОСТ 3.1105 - 74;

Карта технологического контроля оформляется по ГОСТ 3.1502 - 74.

Технологическая документация приведена в приложении В.

6.3 Анализ эффективности программного комплекса apropos, системы компас – 3d v13 и среды ms Excel

Программный комплекс APROPOS, система КОМПАС - 3D V13, а так же среда MS Excel 2007 удобны в использовании и не имеют значимых недостатков, не позволяющих производить расчёты, а так же построения чертежей и оформление технологической документации в соответствии с современными требованиями ГОСТ.

7. База данных

7.1 Разработка средств общения с эвм при решении поставленных задач

Microsoft Office Access 2007 предоставляет эффективный набор средств, которые позволяют быстро организовать учет данных, отчетность и совместный доступ к данным. Не обладая специализированными знаниями баз данных, пользователи могут быстро создавать удобные приложения учета данных посредством настройки одного из нескольких готовых шаблонов, преобразования существующих баз данных или создания новой базы данных. С помощью Office Access 2007 можно легко адаптировать приложения базы данных и отчеты к меняющимся потребностям бизнеса.

7.2 Разработка структуры базы данных, входной и выходной информации

САПР ТП следует рассматривать как составную часть более общей системы автоматизации конструкторско-технологического проектирования (САПР). В САПР предполагается комплексное решение всех задач проектирования от задания параметров изделия до выдачи информации, управляющей процессами его изготовления в конкретных условиях производства.

С информационной стороны задачу проектирования технологических процессов можно представить как задачу преобразования исходной информации в конечную - технологические карты, программы для оборудования с ЧПУ - и другую информацию для управления процессами производства, с целью изготовления заданных изделий.

Исходной информацией для проектирования технологического процесса механической обработки деталей является чертеж детали. Эту информацию обычно считают переменной. К постоянной информации относят редко меняющейся: ГОСТы, стандарты, нормали, инструкции, паспортные данные оборудования, характеристики применяемых технологических методов обработки, рекомендуемые режимы и другая подобная информация. Эта информация, определенным образом организованная, обычно хранится на внешних запоминающих устройствах ЭВМ и вместе с обслуживающей системой образует так называемую базу данных.

Прикладная программа Microsoft Access 2007 предназначена для удобного и надежного управления данными, которые хранятся в таблицах. В Access 2007 используются связанные таблицы. Управление данными значительно упрощают шаблоны, которые широко используются в Access 2007. Суть создания базы данных в Microsoft Access 2007 состоит в том, что сначала надо создать структуру базы данных (создать структуру таблиц и установить между ними связи), а затем необходимо заполнить данными таблицы новой базы данных. Кроме того, желательно создать формы для ввода данных в таблицы, запросы для поиска информации в базе данных и отчеты для вывода из БД необходимой информации в удобном виде на экран, в печать или файл.

Базу данных в Access 2007 можно создавать как вручную (новую пустую базу данных), так и на основе шаблонов. Шаблоны не всегда соответствуют требуемой базе данных, но с их помощью можно быстро создать базу данных близкую к той, что требуется, а затем ее можно изменить и наполнить своими данными.

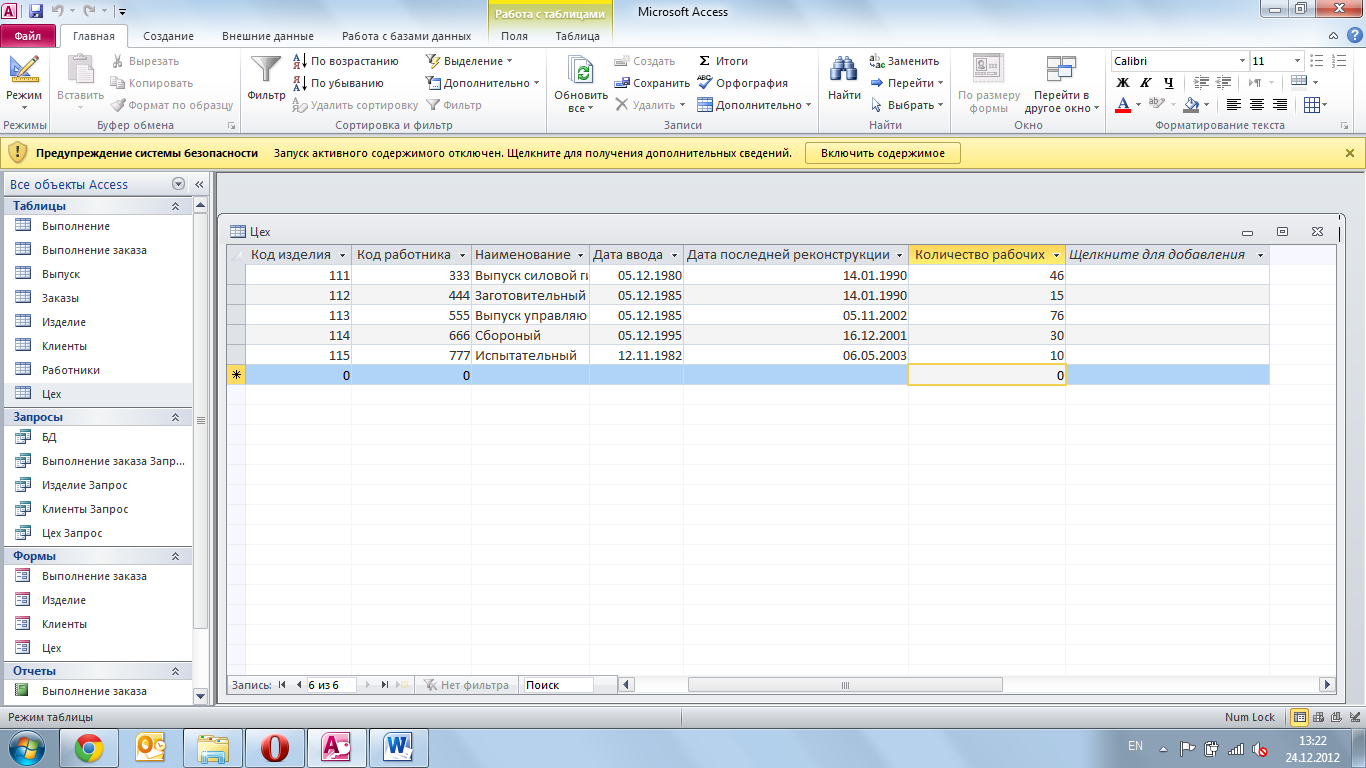

Составим базу данных в Microsoft Office Access, состоящую из восьми таблиц (см. рис 3 - 10):
