3.2 Состав оборудования
|
Наименование |
Кол-во |
№ поз. по рис. 1 |
|
|
Модуль ОПН в состоянии поставки |
1 |
1 |
|
|
Комплектующие |
|
||
|
Уголок верхний |
2 |
2 |
|
|
Уголок нижний |
1 |
3 |
|
|
Болт изолированный (М12х80)* |
4 |
4 |
|
|
Шайба |
8 |
5 |
|
|
Болт М10х20.58.016 ГОСТ 7798-70 |
2 |
6 |
|
|
Болт М12х40.58.016 ГОСТ 7798-70 |
4 |
7 |
|
|
Гайка М12.5.016 ГОСТ 5915-70* |
4 |
8 |
|
|
Шайба 10.65Г.016 ГОСТ 6402-70 |
2 |
9 |
|
|
Шайба 12.65Г.016 ГОСТ 6402-70* |
8 |
10 |
|
|
Шайба 10.01.08кп.016 ГОСТ 11371-78 |
2 |
11 |
|
|
Шайба 12.01.08кп.016 ГОСТ 11371-78* |
8 |
12 |
|
|
Документация |
|
||
|
Паспорт |
1 |
|
|
|
РЭ |
1 на 3 ОПН |
|
|
|
Тара транспортная |
1 |
|
|
*В состоянии поставки собраны в 4-ре комплекта.

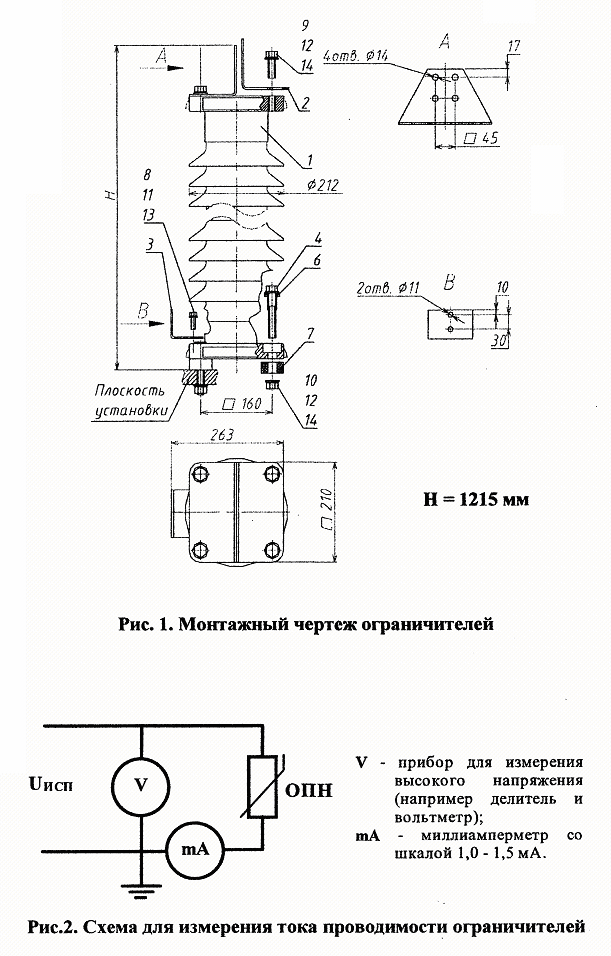

Рисунок 1 – Монтажный чертеж ограничителей
Рисунок 2 – Схема для измерения тока проводимости ограничителей
V - прибор для измерения высокого напряжения (например делитель и вольтметр);
mA – миллиамперметр со шкалой 1,0 – 1,5 мА.
-
Устройство и принцип действия
Общий вид ограничителя перенапряжений приведен на рис. 1.Нелинейный ограничитель перенапряжений представляет собой аппарат опорного типа и содержит высоконелинейный резистор, состоящий из последовательно соединенных в колонку дисков оксидно-цинковых варисторов, помещенный в изоляционную покрышку.
Изоляционная покрышка ограничителя выполнена из комбинированной полимерной изоляции, которая состоит из стеклопластиковой трубы, несущей механические нагрузки, и кремнийорганической ребристой оболочки.
Все наружные металлические детали ограничителя имеют защитное гальваническое покрытие, предохраняющее их от коррозии.
В нормальном эксплуатационном режиме через варисторы ограничителя протекает ток порядка десятых долей миллиампера. При появлении импульсов перенапряжений, благодаря высокой нелинейности варисторов, через ограничитель протекает значительный импульсный ток, в результате чего величина перенапряжений снижается до уровней, безопасных для изоляции защищаемого электрооборудования.
-
Указания мер безопасности
К работе с ограничителями допускается персонал, имеющий допуск к обслуживанию высоковольтных установок.
В процессе монтажа и эксплуатации ограничителей должны соблюдаться требования правил и инструкций по технике безопасности, правил устройства электроустановок, «Правилам технической эксплуатации электрических станций и сетей Российской Федерации» (РД 34.20.501-95).
При проведении высоковольтных испытаний изоляции электроустановок с приложением повышенного напряжения ограничители следует отключить.
