3.3. Монтаж муфт

Число соединительных муфт на 1 км вновь строящихся кабельных линий должно быть не более: для трехжильных кабелей 1–10 кВ сечением до 395 мм²– 4 шт., для кабелей 1–10 кВ 3120 мм²и 3240 мм² – 5 шт., для кабелей 20–35 кВ мм² – 6 шт., для одножильных – 2 шт.

Монтаж муфт силовых кабелей напряжением до 35 кВ должен выполняться в соответствии с ведомственными технологическими инструкциями, утвержденными в установленном порядке. Типы муфт и концевых заделок должны быть указаны в проекте.

Расстояние в свету между корпусом муфты и ближайшим кабелем, проложенным в земле должно быть не менее 250 мм. На круто-наклонных трассах (свыше 20^о) устанавливать соединительные муфты не следует. При необходимости установки на таких участках соединительных муфт они должны располагаться на горизонтальных площадках. Для обеспечения возможности повторного монтажа муфт в случае их повреждения с обеих сторон муфты должен быть оставлен запас кабеля в виде компенсатора.

Кабели в кабельных сооружениях, как правило, следует прокладывать без выполнения соединительных муфт. При необходимости применения на кабелях 6-35 кВ, каждая из них должна быть уложена на отдельной опорной конструкции и заключена в противопожарный защитный кожух, кроме того, соединительная муфта должна быть отделена от верхних и нижних кабелей несгораемыми защитными перегородками со степенью огнестойкости не менее 0,25 ч.

3.4. Маркировка

Открыто проложенные кабели, а также все кабельные муфты должны быть снабжены бирками; на бирках кабелей в начале и конце линии должны быть указаны марка, напряжение, сечение, номер или наименование линии; на бирках соединительных муфт – номер муфты, дата монтажа.

На кабелях, проложенных в кабельных сооружениях, бирки должны быть установлены не реже чем через 50–70 м, а так же в местах изменения направления трассы, с обеих сторон проходов через междуэтажные перекрытия, стены и перегородки, в местах ввода кабеля в траншеи и кабельные сооружения. На скрыто проложенных кабелях в траншеях бирки устанавливают у конечных пунктов и у каждой соединительной муфты. Бирки должны быть стойкими к воздействию окружающей среды. Бирка должна быть закреплена на кабеле капроновой или оцинкованной стальной нитью.

3.5. Заземление

Металлические оболочки кабелей, броня, а так же кабельные конструкции должны быть заземлены. При заземлении металлических оболочек силовых кабелей, оболочка и броня должны быть соединены гибким медным проводом между собой и с корпусами муфт. На кабелях 6 кВ и выше с алюминиевыми оболочками заземление брони и оболочки должно выполняться отдельными проводниками. Сечение заземляющих проводников должно быть не менее 6 мм².

3.6. Марки кабелей

Марки кабелей обозначают буквами А (в начале марки) – жила кабеля из алюминия; в середине марки – герметическая оболочка из алюминия; Б – бронирован двумя стальными лентами; В (первая или вторая) – оболочка из поливинилхлоридного пластиката, В (в конце марки) – с обеднено пропитанной изоляцией для вертикальной прокладки; Г – не имеющий защитного покрова на броне; К – (в конце марки) – бронирован кручеными стальными проволоками; Н – в негорючей резиновой оболочке; П полиэтиленовая изоляция, С – оболочка из свинца; Бл, Ба, Бб, Б2л – кабели бронированные стальными лентами с различной подушкой (б – подушка отсутствует, 2Л с особо усиленной подушкой), Шв, Шп – имеющий наружный покров в виде винипластового или полиэтиленового шланга (рис. 3.1 – 3.4).

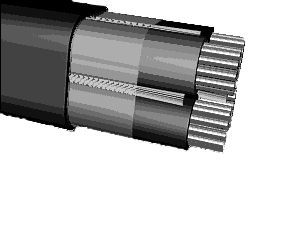

Рис. 3.1. Кабель силовой ААБл

Рис. 3.2. Кабель силовой ВВГ

Рис. 3.3. Кабель силовой АСБ

Рис. 3.4. Кабель силовой ААШв
