3.4. Проектировочный расчет на прочность плоской рамы

3.4.1. Построение эпюр внутренних силовых факторов.

Рис. 3.7

а)

б)

в)

Рис. 3.8

Исходные данные для расчета плоской рамы представлены на рис. 3.7. Расчетная схема плоской рамы также представлена на рис. 3.7. Определим реакции, возникающие в заделке:

Для построения эпюр внутренних силовых факторов рассмотрим три произвольных сечения на участках AB, BC и CD (рис. 3.8).

На участке АВ () (рис. 3.8, а):

Вычисляя значение момента в точках А и В, получим и

На участке ВС (рис. 3.8, б):

В точке В и С значение момента

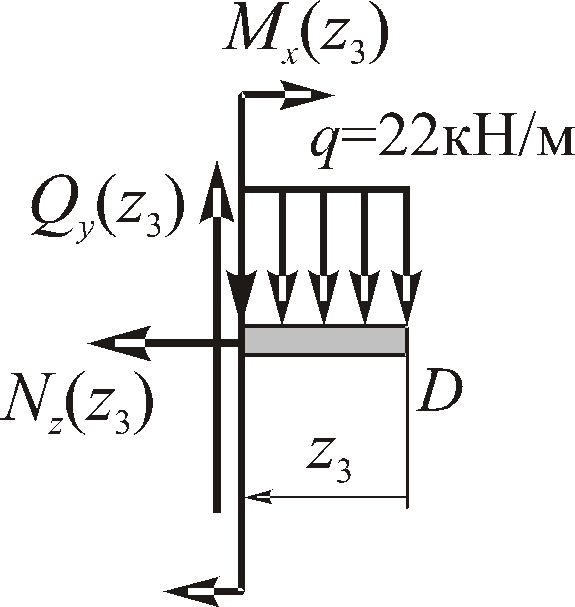

На участке DC () (рис. 3.8, в):

В точке D и С значение перерезывающей силы и момента соответственно и

По полученным значениям построим эпюры продольной силы, перерезывающей силы и изгибающего момента (рис. 3.9).

Рис. 3.9

3.4.2. Расчет на прочность.

Рассчитаем диаметр стержней, исходя из условия прочности, при этом , материал стержня Ст3, допускаемые напряжения , тогда диаметр стержня:

Принимаем диаметр стержней по ряду Ra20, согласно ГОСТ 6636-86 d = 40 мм.
