2 Круговые (секторные) диаграммы

Это круги, разделенные на секторы, рисунок 6. Такие диаграммы применяются для наглядного отображения удельного веса составляющих частей единого целого, а также для оценки пропорционального соотношения величин. Круговая диаграмма является основной формой, когда все цифровые данные выражены в процентах. В круговых диаграммах длины дуг, а, следовательно, и площади секторов выполняются пропорционально

сравниваемым величинам. Все диаграммы сопровождаются надписями, цифровыми значениями величин и их размерностью.

Геометрическим параметром является центральный угол круга. За единицу измерения принимают угол в 3,6⁰, равный сотой части полного угла в 360⁰. В процентном выражении 360⁰ приравнивают к 100 %, а 3,6⁰ - к 1%.

Для этого круг делят на 100 частей (100 сегментов). Для удобства диаметр круга целесообразно выбирать так, чтобы длина окружности выражалась числом, кратным 100, т.е. 200, 300 и т.п. Число секторов не должно превышать 7-8, иначе круг будет перенасыщен, а величина секторов незначительна. Цифры в процентном выражении (отношений) или в абсолютном значении записывают в соответствующих секторах, если имеется достаточно места. В противном случае цифры располагают вне круга на полках-выносках, которые проводятся от соответствующих секторов.

Секторы покрываются штриховкой при черно-белом исполнении в соответствии с рисунком 6, или закрашиваются при цветном исполнении.

Сектор наименьшего размера выполняют самым насыщенным тоном, а наибольшего размера - самым светлым.

Рисунок 6

Рисунок 7

2.2.3 Пространственные диаграммы

Это такие диаграммы, на которых величины показаны объемными фигурами (сферами, пирамидами, конусами, цилиндрами, чаще всего прямоугольными параллелепипедами) в соответствии с рисунками 7-8.

Рисунок 21

Рисунок 8

4. Иллюстрированные диаграммы

Такие диаграммы представляют собой ряд схематических изображений определенной величины, рисунок 9.

Рисунок 9

5 Другие виды диаграмм

Можно получить общую картину, объединив все графики в один по правилам аксонометрии, например, фронтальной диметрии в соответствии с рисунком 10, получив объемную диаграмму. Для диаграммы-графика задаются взаимно-перпендикулярные оси X, Z и проводится ось Y под углом в 45^о к ним. Далее строятся графики во фронтальных плоскостях, на некотором расстоянии друг от друга, чтобы они друг друга при этом не загораживали.

Рисунок 10

Для некоторых документов целесообразно применять объемные диаграммы в виде любых трехмерных фигур. Объемные диаграммы придают документу оригинальный вид, как на рисунках 11 и 12.

Рисунок 11

Рисунок 12

6. Диаграммы в полярных координатах - в основе круговых замкнутых диаграмм лежит годовой цикл. Они предназначены для отображения ритмически повторяющихся процессов во времени. Носителями масштабных шкал являются радиусы, по которым откладываются соответствующие данные от центра, от окружности внутри и от окружности снаружи в соответствии с рисунком 13.

Обычно такие диаграммы применяются для характеристики сезонных явлений и называются «розой ветров».

Рисунок 13

Бывают так называемые диаграммы с областями, которые отображают как изменение общей суммы, так и изменение вклада отдельных значений, рисунок 14.

Рисунок 14

1. Организационные диаграммы

Это диаграммы, иллюстрирующие структуру организации, программного продукта или сложного документа (диаграммы структурные). Диаграммы состоят из информационных блоков и связей между ними в соответствии с рисунками 15,16. В качестве блоков используются различные фигуры (прямоугольники, круги, овалы, треугольники, параллелепипеды и др.), а в качестве линий связи – сплошные или штриховые линии со стрелками или без них.

Рисунок 15Фигуры могут иметь различное графическое оформление, цвет и взаимосвязь. Также могут быть шрифты различной конфигурации, рисунок 16

а) б)

Рисунок 16

Корганизационным относятся также и диаграммы, отражающие ход какого-либо процесса, которые называют «диаграммами процесса» или «диаграммами потока». На рисунке 17 представлена диаграмма стадий процесса от получения заказа до его выполнения, на рисунке 18 - диаграмма процесса изготовления детали.

Рисунок 17

Рисунок 18

Для показа движения и связи часто используются стрелки, форма которых может быть различной (в соответствии с рисунком 19) :

Рисунок 19

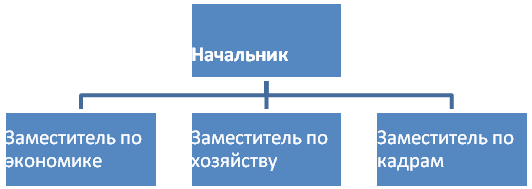

Существуют также диаграммы, иллюстрирующие объекты, связанные определенной иерархией, как на рисунке 20, и диаграммы, представляющие связанные процессы, как на рисунке 21.

Рисунок 20 Рисунок 21
