35. Многоступенчатые турбины. Основные параметры.

Параметр, характеризующий долю понижения давления в РК по отношению к общему понижению, давления в ступени, называется степенью реактивности. В турбинах также оказалось целесообразным называть степенью реактивности отношение энергетических величин (работ расширения). При этом в турбинах различают изоэнтропическую и действительную степени реактивности.Действительная степень реактивности - отношение действительной работы расширения в рабочем колесе к действительной работе расширения всей ступениДействительная степень реактивности связана с действительными значениями скоростей, определяющими треугольник скоростей. Она более точно характеризует сущность рабочего процесса в ступени. Здесь по аналогии с компрессорами введена величина кинематической степени реактивности ступени: . Величина _т названа кинематической потому, что определяется только кинематическими величинами (c_1u, с_2u и u), указываемыми на плане скоростей ступени.Она характеризует распределение работ расширения между СА и РК и близка по величине к _т.д (а следовательно, и к _тS). Нагруженность элементарной ступени турбины можно оценивать отношением теоретической работы к квадрату окружной скорости. Коэффициентом теоретической работы ступени турбины (аналогичном коэффициенту теоретического напора ступени компрессора) называется величинагде и – относительные значения окружных составляющих абсолютных скоростей в проточной части. Величина кинематической степени реактивности может быть записана: Т.о., два параметра L_u и _т определяют сумму и разность относительных значений окружных составляющих абсолютных скоростей и дают возможность определить и сами значения этих величин ( и ). Окружная скорость и является важнейшей величиной, определяющей не только газодинамические, но и конструктивные параметры турбин и непосредственно связана с частотой вращения n_т и диаметром турбины D. Ее величина в значительной мере определяет КПД, прочностные показатели и массу турбины, а иногда и необходимость применения охлаждения рабочих лопаток. Поэтому выбор u (или n_т) очень важен.

36. Построить планы скоростей для ступени компрессора и турбины.

Рис. 8.1. Схема расчетных сечений элементарной ступени осевой турбины и кривые изменения основных параметров газа по тракту (СпрА – спрямляющий аппарат)

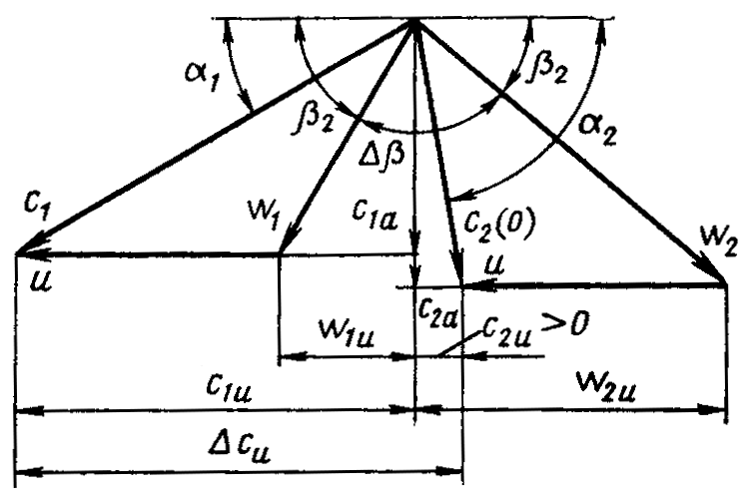

Рис. 8.2. Упрощенные треугольники (план) скоростей ступени турбины
