Лекция №2

Изображения на технических чертежах.

Основные виды.

Изображения предметов на чертежах должны выполняться по методу прямоугольного проецирования. Причем изображаемый предмет располагают между наблюдателем и плоскостью проекций.

Направление взгляда на предмет параллельно проецирующим лучам, т.е. перпендикулярно плоскости проекций Р, на которой получают изображение.

Шесть граней куба принимают за основные плоскости проекций, затем совмещаемые с плоскостью чертежа.

Рис.1

За основные плоскости проекций принимают шесть взаимно перпендикулярных плоскостей - граней пространственного куба, внутрь которого помещают предмет. Грани куба разворачивают до совмещения с фронтальной плоскостью проекций 1.

Рис 2

Согласно ГОСТ 2.305-63, изображения на фронтальной плоскости проекций принимают на чертежах в качестве главного вида. Предмет располагают относительно фронтальной плоскости так, чтобы изображение на ней давало наиболее полное представление о форме и размерах предмета.

В зависимости от содержания изображения разделяют на виды, разрезы и сечения.

Виды.

Вид – изображение обращенной к наблюдателю видимой части поверхности предмета.

Видимые элементы детали показывают сплошной основной линией. Для уточнения формы детали допускается наносить контуры невидимых элементов с помощью штриховых линий

Виды. Получаемые на основных плоскостях проекций являются основными и имеют следующие названия: 1 – вид спереди (или главный вид), 2 – вид сверху; 3 – вид слева; 4 – вид справа; 5 – вид снизу;6 – вид сзади

Основные виды не обозначают

Количество основных видов на чертеже определяется формой детали, при этом предпочтение отдается комбинации из трех видов: спереди, сверху и слева.

Если какой либо вид расположен вне проекционной связи с главным изображением вида или разреза, в этом случае указывают стрелкой направление проецирования. Обозначают прописной буквой кириллицы и той же буквой обозначают построенный вид.

Если какая-либо часть предмета не может быть построена ни на одном из основных видов без искажения формы и размеров. То применяют дополнительные виды, получаемые на плоскости не параллельных основным плоскостям проекций. Их применяют, когда изображение на основных плоскостях получается искаженным.

Дополнительный вид так же отмечают стрелкой и надписью. Допускается повертывать дополнительный вид, при этом к надписи добавляется знак повернуто.

Изображение ограниченного места поверхности предмета называют местным видом. Местные виды применяют, когда достаточно уточнения конструкции отдельных элементов детали.

	Рис. Пространственная картина получения местного вида			Пример использования местного вида на чертеже
1		В проекционной связи			Местные виды не обозначают, если они расположены в проекционной связи с основным изображением
2		Вне проекционной связи			Местные виды, расположенные вне проекционной связи (на любом свободном месте чертежа), обозначаю

Выносной элементпредставляет собой отдельное увеличенное изображение какой-либо части предмета, требующей дополнительных пояснений (формы, размеров).

При применении выносного элемента соответствующее место на основном изображении выделяют сплошной тонкой линией в виде окружности (рис. а) или овала (рис. б) и сопровождают обозначением на полке линии-выноски. Для обозначения выносного элемента применяют прописные буквы русского алфавита. Допускается обозначать выносной элемент сочетанием прописной буквы с арабской цифрой (рис.).

Рис. Выделение основного элемента на основном изображении

Рис. Пример выполнения выносных элементов

Выносной элемент располагают по возможности ближе к основному изображению и ограничивают волнистой линией. Над изображением выносного элемента указывают выбранное обозначение и масштаб, в котором он выполнен

Выносной элемент может содержать подробности, не указанные на соответствующем изображении, и может отличаться от него по содержанию: основное изображение - вид, выносной элемент - разрез, и наоборот.

Разрезы.

Разрезы применяют на чертеже для выявления внутреннего устройства детали.

Разрез – изображение предмета, мысленно рассеченного одной или несколькими плоскостями.

На разрезе показывают то, что получается в секущей плоскости и что расположено за ней.

Разрезы могут быть:

Горизонтальные –секущая плоскость горизонтальна

аб

Горизонтальный разрез располагают, как правило, на месте вида сверху, но он может быть и вынесен в любое свободное место чертежа.

Вертикальные - секущая плоскость вертикальна.

Вертикальный разрез называют фронтальным. Если секущая плоскость параллельна фронтальной плоскости проекции, и профильным, если секущая плоскость параллельна профильной плоскости проекций.

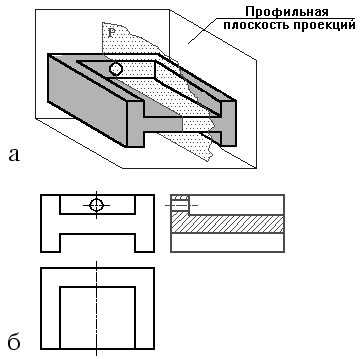

Фронтальный разрез: а) пространственная картина; б) плоское изображение		Профильный разрез: а) пространственная картина; б) плоское изображение

В зависимости от числа секущих плоскостей разрезы разделяют на простые - при одной секущей плоскости, и сложные – при двух и более секущих плоскостях.

Образование простого разреза

аб

Рис: Получение разреза: а) пространственная картина; б) плоское изображение

Фигура сечения, входящая в разрез, выделяется штриховкой, условно характеризующей материал детали.

Порядок формирования разреза показан на рис., где изображена деталь, внутреннее устройство которой требует построения на чертеже ее разреза.

1	Выбор секущей плоскости		Секущая плоскость А должна быть параллельна плоскости проекций Р, на которой получают интересующее нас изображение
2	Введение секущей плоскости		Секущую плоскость вводят в том месте детали, где формы внутренних элементов выявляются наиболее оптимально (по оси отверстия и вдоль пазов)
3	Удаление части детали		Часть детали, которая расположена между наблюдателем и секущей плоскостью А, мысленно удаляют
4	Формирование изображения		Изображение формируют на плоскости проекций в соответствии с правилами прямоугольного проецирования. Фигуру сечения, входящую в изображение, заштриховывают

Разрезы на чертеже могут обозначаться или нет в зависимости от типа разреза и расположения его на поле чертежа.

Не обозначают разрез, если секущая плоскость совпадает с осью симметрии предмета и параллельна одной из основный плоскостей проекций.

Схема обозначения разрезов и графические элементы обозначения приведены на рис.

1 След секущей плоскости Место прохождения секущей плоскости на чертеже отмечают разомкнутой линией, толщина которой устанавливается в зависимости от толщины основной контурной линии s 2 Направление взгляда Направление взгляда показывают стрелками 3 Буквенное обозначение Разрезы обозначают прописными буквами русского алфавита по порядку, высотой 7...10  мм. Буквы располагают рядом со стрелками (в противоположной стороне от контура изображения), а также над разрезом

Рис: Схема обозначения разрезов

Сложные разрезы

Сложный разрез называют ступенчатым, если секущие плоскости параллельны, и ломанным, если секущие плоскости пересекаются под углом, больше 90 градусов.

Образование ступенчатого разреза

Как правило, секущие плоскости выбирают параллельными какой-либо из основных плоскостей проекций. В этом случае ступенчатый разрез допускается располагать на месте соответствующего вида. Например, на рис. показан фронтальный ступенчатый разрез, выполненный на месте главного вида. При построении изображения секущие плоскости условно совмещают в одну, ступенчатый разрез строят по аналогии с простым, при этом линию совмещения плоскостей не показывают.

Разрез дополняют обозначением

Ступенчатые разрезы всегда обозначают. Правила обозначения показаны на рис.

Для ступенчатых разрезов сохраняется общая графическая схема обозначения разрезов, только разомкнутая линия имеет перегибы в местах перехода плоскостей.

Образование ломанного разреза

Как правило, одну из секущих плоскостей располагают параллельно, какой-нибудь из основных плоскостей проекций. При построении изображения наклоненную плоскость совмещают (поворачивают) до плоскости, параллельной плоскости проекций. Далее ломаный разрез строят по аналогии с простым, но при этом линию пересечения секущих плоскостей на разрезе не показывают. Допускается располагать ломаный разрез на месте соответствующего вида, т.е. на плоскости проекций, которой параллельна одна из секущих плоскостей.

Секущие плоскости следует ввести так, чтобы наиболее полно выявить внутреннее устройство детали.

Порядок формирования ломаного разреза

1	Выбор секущих плоскостей		Одна из секущих плоскостей A (параллельная фронтальной плоскости проекций) выявит форму паза и цилиндрического отверстия; другая A' (пересекающая первую) - еще два отверстия, имеюшиеся на детали
2	Выполнение контура разреза		При выполнении разреза наклоненную плоскость с расположенными в ней элементами условно совмещают с другой плоскостью поворотом. Контур разреза строят в соответствии с общими правилами выполнения разрезов
3	Штриховка		Штриховку выполняют в соответствии с общими требованиями. Переход секущих плоскостей на изображении разреза не показывают
4	Конечный чертеж		Полученный  чертеж дополняют обозначением. Дополнительные построения, связанные с совмещением плоскостей, не показывают

Правила обозначения ломаных разрезов показаны на рис.

1 Графическое обозначение Для ломаных разрезов сохраняется общая графическая схема обозначения разрезов, только разомкнутая линия имеет перегиб в месте пересечения плоскостей

Рис.: Правила обозначения ломаного разреза

Соединение части вида с частью разреза

Изображения, называемые соединением части вида с частью разреза, получают проецированием на плоскость детали, частично рассеченной секущей плоскостью (рис. а). Такой прием позволяет рационально соединить на одном изображении часть необходимого вида и часть соответствующего разреза. Вид и разрез могут разделяться штрихпунктирной линией при симметричных фигурах вида и разреза (рис. б). Такие изображения называют еще "Соединение половины вида с половиной разреза".

б

Соединение частей вида и разреза: а) пространственная картина; б) плоское изображение

Допускается разделение вида и разреза осевой линией при разрезании части предмета, представляющее собой тело вращения

При несимметричных фигурах вида и разреза, их разделяют сплошной тонкой волнистой линией

Правила обозначения изображения "Соединение части вида с частью разреза" в общем случае соответствуют правилам обозначения простых разрезов. На рис. а обозначение изображения не требуется, т.к. секущая плоскость проходит через ось симметрии. Изображение на рис.б следует обозначить, т.к. секущая плоскость не является плоскостью симметрии детали.

аб

Примеры выполнения изображения "Соединение половины вида с половиной разреза"

Местные разрезы

Разрез, служащий для выяснения устройства детали лишь в отдельно ограниченном месте, называют местным.

аб	аб
Местный разрез: а) пространственная картина; б) плоское изображение	Ограничение местного разреза на чертеже: а) волнистой линией; б) линией с изломом

Местный разрез ограничивают на виде или волнистой линией, или линией с изломами. Эти линии не должны совпадать с какими-либо другими линиями.

При выполнении местных разрезов на виде их не обозначают.
