5. Гост 2.307-68* Нанесение размеров

ГОСТ устанавливает правила нанесения размерных чисел на чертежах.

Простановка размеров - одна из наиболее ответственных стадий при изготовлении чертежа.

В этой операции принято различать: задание размеров – какие размеры необходимо задать на чертеже, чтобы можно было изготовить изображенное изделие, и нанесение размеров, как следует расположить их на чертеже.

Различают размеры рабочие , которые используют при изготовлении или контроле изделия , и справочные, указываемые только для удобства чтения чертежа. Их использование для измерений в процессе изготовления изделия по данному чертежу не допускается, Справочные размеры отмечают знаком «*», а в технических требованиях, располагаемых над основной надписью, записывают «Размер(ы) для справки (ок)».

К справочным размерам относят: а) один из размеров замкнутой размерной цепи; б) размеры деталей из сортового, листового или другого проката, если они уже приведены в основной надписи. – т.е. повторяющиеся размеры.

Не допускается повторять размеры одного и того же элемента на чертеже.

Линейные размеры указывают в миллиметрах, угловые в градусах, минутах, секундах. Размеры на чертежах указывают размерными числами и размерными линиями со стрелками. Рекомендуемый размер шрифта для размерных чисел 5. Величина стрелки 5 мм, угол у стрелки 20 градусов.

Минимальное расстояние между параллельными размерными линиями - 7 мм, а между размерной и линией контура – 10 мм.

Рекомендуется избегать пересечения размерных и выносных линий, и располагать их в шахматном порядке. Сначала меньший, затем больший.

Выносные линии должны заходить за концы стрелок на 1..5 мм. Размерные числа наносят над размерной линией как можно ближе к ее середине, между цифрами и размерной линией оставляют промежутки в 1мм.

Не рекомендуется наносить размеры на невидимом контуре детали, при необходимости делают разрез или сечение.

Правила нанесения размеров на чертежах

Стандарт (ГОСТ 2.307-68) устанавливает правила нанесения размеров на чертежах. Линейные размеры на чертежах проставляются в миллиметрах без обозначения единиц измерения (мм). При других единицах измерения (сантиметрах, метрах) размерные числа записываются с обозначением единиц измерения (см,м). Угловые размеры указывают в градусах, минутах, секундах с обозначением единиц измерения. Общее количество размеров на чертежах должно быть минимальным, но достаточным для изготовления и контроля изделия.

Существуют строго определенные правила нанесения размеров. При нанесении размера прямолинейного отрезка размерную линию проводят параллельно этому отрезку, а выносные линии — перпендикулярно размерным (рис. 40, б). Выносные линии выходят за размерные на 1-3 мм. Расстояние от размерной линии до контура изображения должно быть не менее 10 мм, а расстояние между двумя близлежащими размерными линиями — не менее 7 мм (рис. 40, б).

  На концах размерных линий наносят стрелки. Форма и размеры стрелки показаны на рис. 40, а. Величина стрелок должна быть одинаковой на всем чертеже. Стрелки при недостатке места могут заменяться засечками или точками (рис. 41, б, в). Допускается проставлять размеры так, как показано на рис. 41, г.

  Размерные числа наносят над размерной линией ближе к середине (рис. 42).



При нанесении нескольких параллельных или концентрических размерных линий размерные числа над ними располагают в шахматном порядке (рис. 43). На чертежах необходимо избегать пересечения размерных и выносных линий. Если для нанесения размерного числа недостаточно места над размерной линией, то размеры проставляются так, как показано на рис. 44.

  В местах нанесения размерного числа осевые, центровые линии и линии штриховки прерывают (рис. 45, а, б). При нанесении размеров дуг перед размерным числом помещают знак радиуса — R. Высота знака радиуса и размерного числа должна быть одинаковой (рис. 46, а). При проведении нескольких радиусов из одного центра размерные линии любых двух радиусов не располагают на одной прямой (рис. 46, б). При большой величине радиуса центр разрешается приближать к дуге. В таких случаях размерную линию показывают с изломом (рис. 46, в). При нанесении размеров окружностей перед размерным числом ставят знак диаметра — 0 (рис. 47). При недостатке места на чертеже размеры диаметра проставляют так, как показано на рис. 47, б.

  Размеры нескольких одинаковых элементов изделия наносят один раз с указанием их количества на полке-выноске, рис. 48.



Размеры квадрата или квадратного отверстия наносятся, как показано на рис. 49.

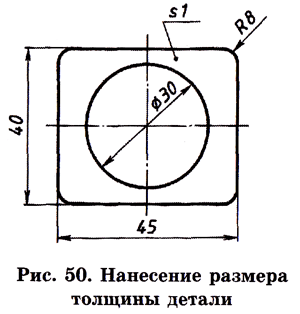

  Толщина плоской детали обозначается буквой S с последующим указанием размерного числа (рис. 50).



Длина изделия обозначается малой буквой латинского алфавита — I (рис. 51).

  Нанесение размеров фаски — скошенной кромки стержня, бруска, отверстия — осуществляется либо простановкой двух линейных размеров (рис. 52, б), либо линейным и угловым размерами (рис. 52, в, г). Если на чертеже встречается несколько одинаковых фасок, то размер наносят один раз так, как показано на рис. 52, в. Эта надпись означает, что снято две фаски размером 2 мм под углом 45°.
