34. Аналого – кодовые преобразователи последовательного счета (с прямым и развертывающим измерительным преобразованием).

Измеряемая величина в виде J и U преобразуется в последовательность импульсов, число которых пропорционально измеряемой величине. Если задан шаг квантования и соотнесем его с длиной шкалы квантования, то число импульсов соответствующих одному значению кодовой величины:

Если известна частота счетчика импульсов tсч max и t затраченное на 1 цикл преобразуется:

Δ – время считывания цифровых эквивалентов и для сброса счетчика.

Для следящих: max – только если UB резко изменяется на всю частоту диапозона. fсч max порядка 50 МГц, Δ < 1 мкс.

Следовательно, если = 0.1 %, то до 50000 операций/сек.

Спрямым преобразованием:

ГЕВИ – генератор

Ux→fx: fx лин зав от Ux

ГЕВИ задает интервал измерения, в течение которого открывается ключ 1 и счетчики начинают считать импульсы с упр-го генератора (УГ).

“-”: Сложно сделать УГ и они не стабильны

С развертывающей схемой преобразования:

ГКН – генератор линейно измен-ся компенсирующего напряженияUк,

БС – блок синхронизации,

ГИ – высокостабильный ген-р имп-сов,

ОС – орган сравнения,

Z – цифровой код,

& - цифровой ключ,

БС запускает ГКН, Uк → ОС где сравнивается с Ux, пока Ux < Uк → ОС вырабатывает сигнал на открывание ключа (схема “и”) → на СЧ идет сигнал с ГИ, где преобразуется в z, когда Ux = Uк: ОС – вырабатывает сигнал на закрывание ключа и доступ импульсов от ГИ прекращается и БС вырабатывает сигнал на сброс счетчиков и счит-ния z.

Погрешность ~ 0.1 % ~ погрешности ОС.

35. Аналого – кодовые преобразователи поразрядного уравновешивания. Для достижения величины количества инфор-ии = 1 биту, каждую операцию сравнения необх-мо проводить на таком уровне, чтобы вероятности обнаружения UB выше и ниже этого уровня были равны.

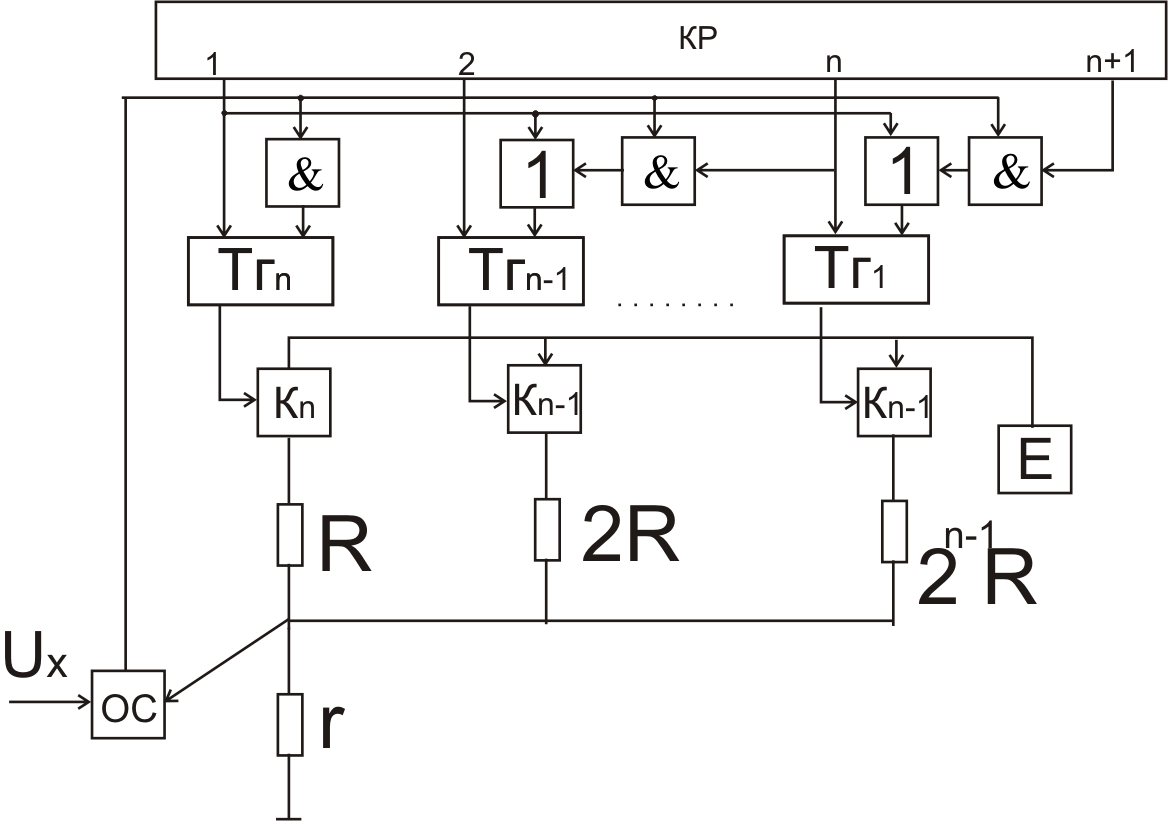

Tri - триггер,

Кi – ключ,

E – источник U,

1,2,…,n – номер имп-в,

ОС – орган сравнения,

КР – кольцевой распредилитель имп-в,

Ux–компенсирующееU

Если вероятности всех знач-ий приобразуе-ой величины одинаковы, то первая операция сравнения при двоичном кодир-ие надо привести на уровне Uxmax/2. Цифровые эквиваленты Ux ниже этого уровня в старшем разряде будет иметь 0, а выше уровня – 1, следующий ур. в 2 раза меньше предыдущего: l=log2 (100/δx).

При заданном шаге кв. ,l – длина кодовой последовательности; погрешность < 0.05 %.

В данной схеме ур-ни сравнения устанавливается последовательным переключением триггеров. Uк первого уровня образуется путем суммирования токов проп-ных весам разрядов. r<<R

Первый импульс с КР устанавливает триггер Trn в 1, все остальные ч/з сх-му “или” устанавливаются “0”.

Trn открывает Kn → U источника подается на R (Uк1 = Un), Un – напряжение на R. Uк сравнивается с Ux на ОС. Если Ux < Uк1, то в старшем разряде кодовой комбинации будет “0” → ОС открывает все схемы “и”. Далее с КР поступает 2 импульса → откр. Trn-1 и Kn-1, и Trn сбрасывается, → Uк2 = Un. Если Ux >Uк2, то во втором разряде кодовой комбинации – 1, и ОС меняет полярность выходного сигнала → все схемы “и” запираются → 3 импульса с КР устан-ет Trn-2 в 1, но не обнуляет другие триггеры →

Uк3 = Un + Un; Аналогично по всем триггерам. Инф-ой эквивалент снимается в конце интервала преобразования.
