Сумма коэффициентов равна высоте треугольника, а при высоте, равной единице,

r g b 1

Некоторый цвет может изображаться как внутренней точкой треугольника, так и точкой, лежащей за его пределами. В последнем случае это соответствует отрицательному значению соответствующего цветового коэффициента.

В качестве основных цветов Максвелл использовал излучения с длинами волн – 630, 527 и 457 нм.

61

•В настоящее время система RGB является официальным стандартом.

•Решением Международной Комиссии по освещению МКО (CIE – Commision International de I’Eclairage) в 1931 году были стандартизированы основные цвета, которые было рекомендовано использовать в качестве R, G и B. Это монохроматические цвета светового излучения с длинами волн соответственно: R – 700 нм; G – 541.1 нм; B – 435.8 нм.

62

•Красный цвет получается с помощью лампы накаливания с фильтром. Для получения чистых зеленого и синего цветов используется ртутная лампа. Также стандартизировано значение светового потока для каждого основного цвета.

•Еще одним важным параметром для системы RGB является цвет, получаемый смешением трех компонент в равных количествах. Это серый цвет.

63

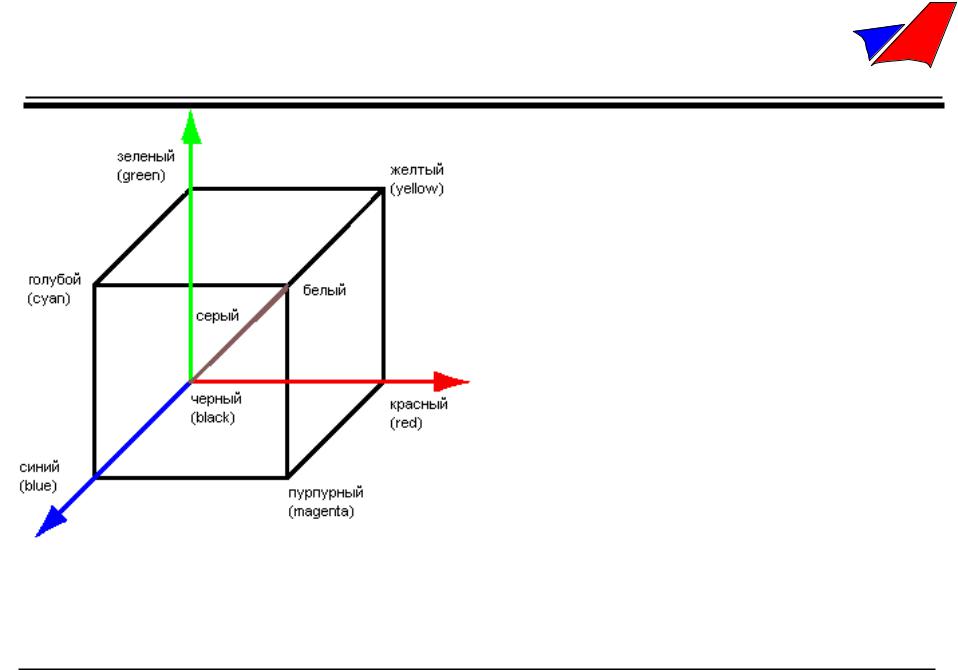

•Т.к. в модели RGB используется три независимых значения, ее можно представить в виде трехмерной системы координат.

•Каждая координата отражает вклад одной из составляющих в результирующий цвет в диапазоне от нуля до максимального значения (обычно это число 255, т. е. на каждой из осей откладывается интенсивность каждой составляющей).

•В результате получается некий куб, внутри которого и «находятся» все цвета, образуя цветовое пространство модели RGB. Любой цвет, который можно выразить в цифровом виде, входит в пределы этого пространства.

64

Объем куба легко рассчитать: если на каждой оси отложить 256 значений, то 256 в кубе дает число 16 777 216.

Три вершины куба дают исходные цвета, остальные три отражают двойные (бинарные) смешения исходных цветов: из красного и зеленого получается желтый, из зеленого и синего – голубой, а из красного и синего – пурпурный.

65

Особенные точки и линии данной модели:

•Начало координат (0, 0, 0) - в этой точке все составляющие равны нулю, излучение отсутствует, т.е. это точка черного цвета.

•Точка с координатами (255, 255, 255) - в этой точке все составляющие имеют максимальное значение, что обеспечивает белый цвет.

•На линии, соединяющей эти точки (по диагонали), располагаются серые оттенки: от черного до белого. Это происходит потому, что значения всех трех составляющих одинаковы и располагаются в диапазоне от нуля до максимального значения. Такой диапазон называют серой шкалой (grayscale). В компьютерных технологиях чаще всего используются 256 градаций (оттенков) серого. Хотя некоторые сканеры имеют возможность кодировать и 1024 оттенка серого.

66

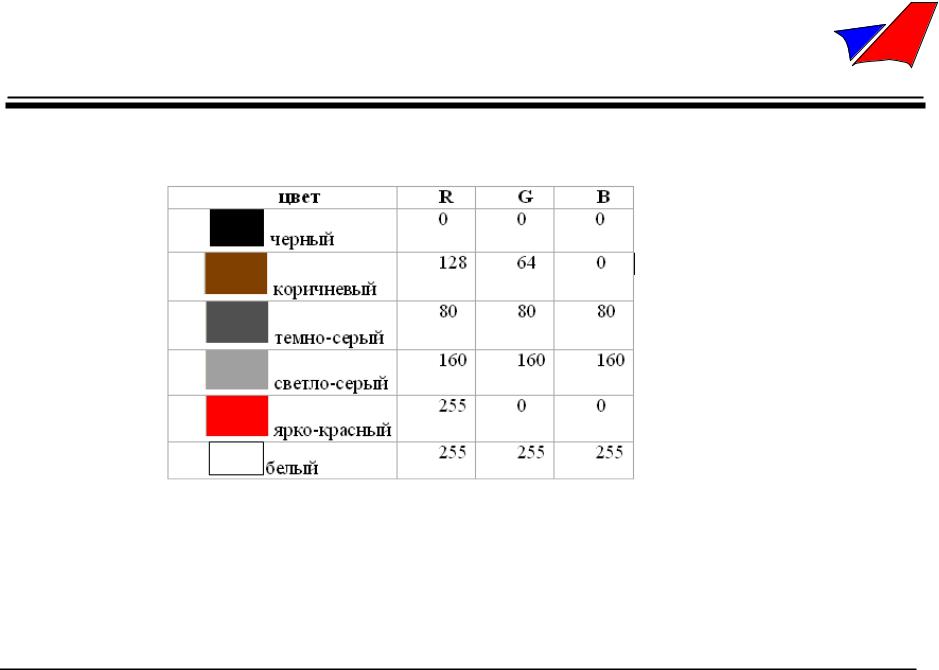

Примеры кодирования цветовых оттенков по модели RGB представлены в таблице:

Модель RGB относится к излученному свету, она применяется везде, где цветное изображение рассматривается в проходящем свете («на просвет»): мониторах, телевизорах, слайдпроекторах и т.п.

67

Модель CMY («сми» или «цми») применяется для подготовки не экранных, а печатных изображений.

Их видят не в проходящем, а в отраженном свете.

Чем больше краски положено на бумагу, тем больше света она поглощает и меньше отражает. Следовательно, тем более темный получается оттенок. Модель CMY является субтрактивной (вычитающей).

68

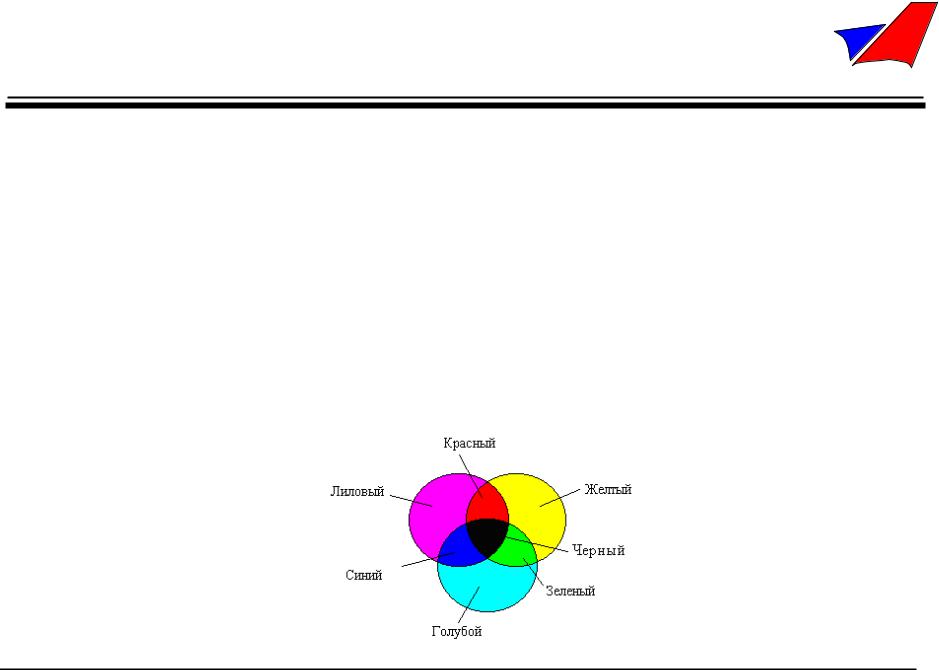

Цветовыми компонентами этой модели являются не основные цвета, а цвета, которые получаются в результате вычитания основных цветов из белого:

•Голубой (Cyan) = белый - красный = зеленый + синий

•Пурпурный (Magenta) = белый - зеленый = красный + синий

•Желтый (Yellow) = белый - синий = красный + зеленый

Основные цвета рассматриваются в том порядке, в котором они присутствуют в видимом спектре света. Соответственно, получаемые дополнительные цвета принято перечислять в следующем порядке: CMY.

69

Цвета голубой (cyan), пурпурный (magenta), желтый (yellow) называют дополнительными, потому что они дополняют основные цвета до белого.

Еще их называют вторичными, а основные цвета - первичными.

Значения интенсивностей дополнительных цветов равные нулям соответствуют отсутствию краски на белой бумаге, т.е. дают белый цвет.
