подписей - 8, легенда на графиках отсутствует. Измените размер графика так, чтобы он располагался поверх ячеек A14 – I37.

8.Перейдите к форматированию следующего листа. Задайте заливку ячеек с A1 по K1. В ячейке A1 задайте текст Распределение контактов по времени суток (шрифт Arial Cyr, 8, цвет текста – белый).

9.В соответствии с рис. 54, используя команду объединения ячеек, сформируйте шапку таблицы в диапазоне ячеек A3 – K4 (заливка ячеек – желтый, границы ячеек в виде тонкой линии, правая и левая границы отсутствуют, размер шрифта в шапке таблицы – 6).

Рис. 54 Таблица распределения посещений по времени суток и дням недели

Заполните таблицу в соответствии с рис. 54 (размер шрифта – 8, верхняя и нижняя граница в виде тонкой линии, правая и левая граница отсутствуют, внутренние границы в виде пунктирной линии). Для первых трех столбцов используйте автозаполнение. Для второго и третьего столбцов задайте формат из списка (все форматы) чч:мм,

41

для столбцов, соответствующих дням недели задайте Числовой формат, число знаков после запятой – 0.

10.Рассчитайте итоги за неделю и по каждому дню недели в отдельности. Для расчета числа контактов в час (строка Контактов/час) используйте функцию СРЗНАЧ (формат строки Числовой, число знаков после запятой – 1), строки ИТОГО и столбца Всего – функцию СУММ. Рассчитайте значения столбца Конт/час (используйте формат Числовой, число знаков после запятой – 1), и столбца Доля (формат Процентный, число знаков после запятой – 0).

11.Отобразите распределение контактов на выставке по времени суток (Утро, День, Вечер). Для чего постройте вспомогательную таблицу в диапазоне ячеек B63 – E65 (рис. 55), в которой подсчитайте сумму по столбцу Конт/час для каждого времени суток.

Рис. 55 Вспомогательная таблица для построения гистограммы распределения посещаемости стенда по времени суток

12.Гистограмма распределения по времени суток строится аналогично гистограмме распределения по дням недели. Источником данных выступает вспомогательная таблица, в качестве подписей категорий выступает первый столбец, в качестве значений – последний.

13.Добавьте на график линию тренда (тип линии тренда Полиномиальная, степень – 6, формат линии тренда – толщина – 2 пикселя, тип линии – штриховая, цвет черный).

14.Для создания круговой диаграммы распределения создайте за пределами области печати (ячейки P6 – P15) вспомогательный столбец и заполните его в соответствии с рис. 56.

10 - 11 ч

11 - 12 ч

12 - 13 ч

13 - 14 ч

14 - 15 ч

15 - 16 ч

16 - 17 ч

17 - 18 ч

18 - 19 ч

?

Рис. 56 Заполнение вспомогательного столбца

42

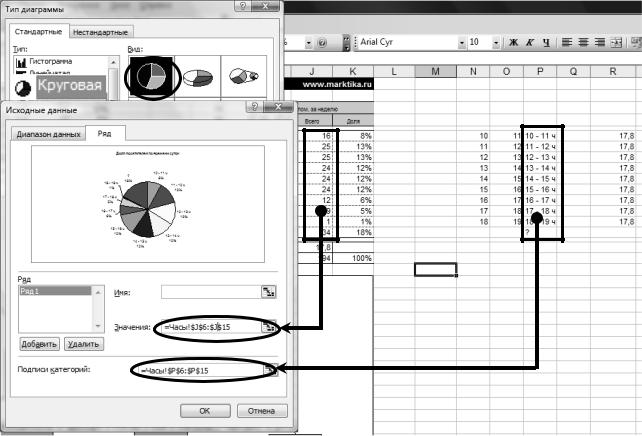

15.Сформируйте круговую диаграмму с помощью Мастера диаграмм (рис. 57). Легенда и линии сетки на диаграмме отсутствуют, аналогично предшествующей круговой диаграмме добавьте подписи категорий и долей.

16.Объедините ячейки с H40 по K40, для получившейся области задайте верхнюю и нижнюю границы в виде тонкой линии. В получившейся области задайте заголовок «Выводы:» (Arial Cyr, 8, жирный, выравнивание по левому краю). Объедините ячейки в диапазоне H41 – K59 (верхняя и нижняя границы в виде тонкой линии). Задайте в полученной области текст: «Абсолютный рекорд по интенсивности контактов составил 12 контактов за 1 час, в день открытия выставки, т.е. во вторник в промежутке с 14 до 15 часов. Общая средняя интенсивность контактов составила 3,6 контактов в час. Чаще всего контакты происходили в дневное время с 11 до 16 ч. Реже - утром с 10 до 11 ч. Самым спокойным был вечерний период - с

16до 19 ч. А вообще, для удобства, точности и оперативности заполнения анкет было бы неплохо приобрести либо говорящие часы с большой кнопкой, либо электронные часы с большим светящимся LCD дисплеем.»

Рис. 57 Создание круговой диаграммы распределения количества посещений по времени суток

43

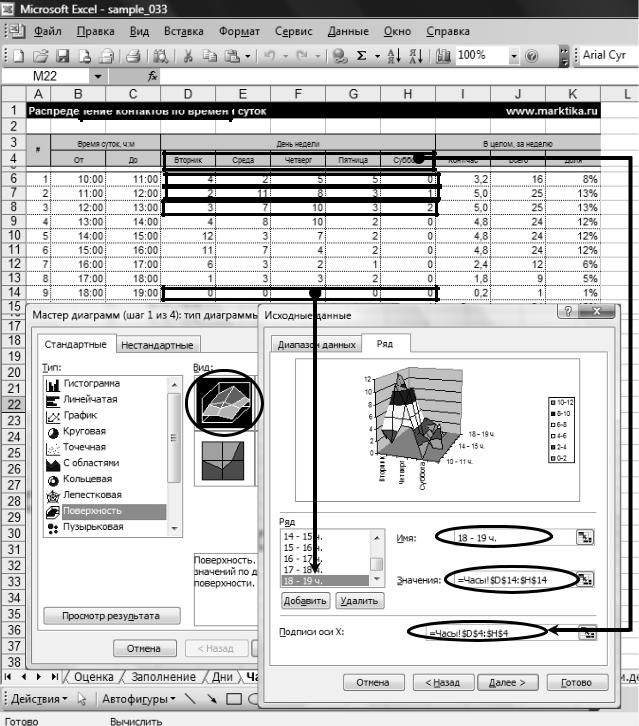

17. Сформируйте график проходимости стенда, для чего воспользуйтесь Мастером диаграмм, вид диаграммы – поверхность, выбор источников данных для диаграммы представлен на рис. 58.

…

Рис. 58 Создание диаграммы проходимости

На диаграмме должна присутствовать легенда (размещение слева, без рамки), линии сетки должны присутствовать только по оси Z (основные). Задайте заголовок для графика – Проходимость стенда по дням и времени суток. Поместите график в отдельном листе и назовите этот лист Проходимость. Измените формат стенок

44

диаграммы (заливка – белый). Измените формат шкалы оси Z – цена основных делений 1.

18.Задайте комментарий для графика, используя надпись с тенью. В надписи задайте текст: Трехмерная диаграмма интенсивности рабочих контактов наглядно показывает их распределение, как по дням недели, так и по времени суток.

19.Подготовьте документ к печати (каждый лист в отдельности). Измените ширину и высоту строк, если это необходимо. Определите Параметры страницы в меню Файл. Весь выделенный диапазон ячеек (для листа Дни A1 – I62, для листа Часы A1 – K59) должен уместиться на одном листе, для того чтобы убедиться в этом откройте документ в режиме предварительного просмотра.

Вариант 5

Оформить бизнес-исследование на тему «ABC*-анализ реального торгового предприятия» в соответствии с рис. 59.

1.Задайте высоту строк с 1 по 58 равной 9, ширину столбцов с A по

AA – 4.

Задайте заливку ячеек в диапазоне A1 по AA1 черным цветом, в ячейке A1 задайте текст «Пример ABC-анализа продаж реального торгового предприятия за 2007 г.»

2.В ячейке A3 задайте подпись для таблицы «Матрица ABC- распределения товарных групп» (шрифт – 8, жирный).

3.Используя команду объединения ячеек, создайте шапку таблицы «Матрица ABC-распределения товарных групп» в диапазоне ячеек A4

– G6 (рис. 60). Границы ячеек шапки таблицы в виде тонкой линии, заливка ячеек шапки таблицы – серым цветом. Текст в таблице оформлен шрифтом Arial Cyr, размер шрифта – 6.

* Результатом АВС анализа является группировка объектов по степени влияния на общий результат. Для определения принадлежности выбранного объекта к группе необходимо рассчитать долю параметра от общей суммы параметров выбранных объектов, рассчитать эту долю с накопительным итогом, присвоить значения групп выбранным объектам.

45

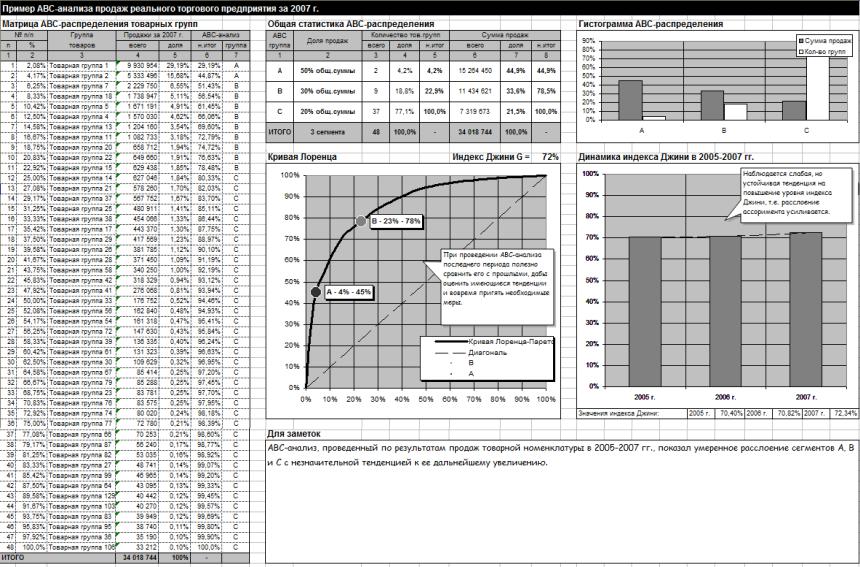

Рис. 59 АВС-анализ реального торгового предприятия за 2007 г.

46

Рис. 60 Заполнение таблицы «Матрица ABC-распределения товарных групп»

4. Заполните таблицу «Матрица ABC-распределения товарных групп» в соответствии с рис. 60. Измените форматирование границ ячеек таблицы – внешние границы в виде тонкой линии, внутренние

47

границы – пунктир. Будьте внимательны, форматирование таблицы должно строго соответствовать рис. 59.

5.В ячейке I3 задайте подпись для таблицы «Общая статистика ABC- распределения».

6.В диапазоне ячеек I4 - P14, используя команды объединения и форматирования ячеек, заполните таблицу «Общая статистика ABC- распределения» (рис. 61).

Рис. 61 Оформление таблицы «Общая статистика ABC-распределения»

7.В ячейке R3 задайте подпись для графика «Гистограмма ABC- распределения».

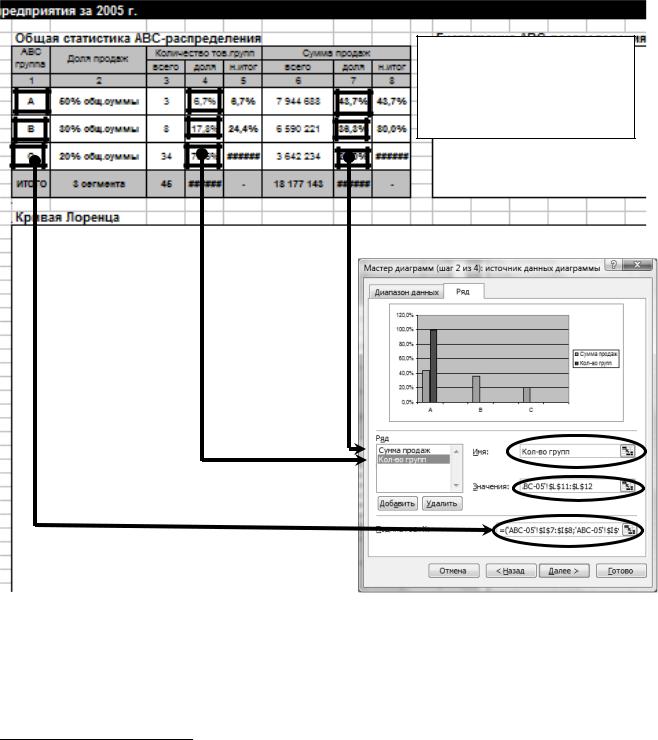

8.Объедините ячейки в диапазоне R4 – AA14, измените формат образовавшейся области: границы области в виде тонкой линии. Для построения графика «Гистограмма ABC-распределения» воспользуйтесь Мастером диаграмм (рис. 62). Тип диаграммы – обычная гистограмма. Гистограмма содержит два ряда, имена которых Сумма продаж и Кол-во групп. В качестве подписей данных по оси X – столбец ABC группа, значения Y для ряда Сумма продаж – Сумма продаж.доля и для ряда Кол-во групп – Кол-во групп.доля. Будьте внимательны при вводе источников данных, не выделяйте столбец целиком – диапазон должен быть составным, для его формирования необходимо выделять каждую ячейку столбца в отдельности, удерживая клавишу CTRL. На графике должны присутствовать все основные линии сетки и легенда. Измените размеры диаграммы так, чтобы она располагалась поверх диапазона ячеек R4 – AA14. Измените форматирование полученной гистограммы: рамка области гистограммы должна быть невидимой, переместите легенду в верхний правый угол, растяните область

48

построения диаграммы на всю область гистограммы, измените формат осей гистограммы и формат легенды – шрифт – 6, измените шкалу оси абсцисс – число категорий между делениями – 2. Измените форматирование рядов данных – заливку и ширину зазора.

При выделении диапазона удерживайте клавишу

CTRL

Рис. 62 Создание гистограммы ABC-распределения

9. В ячейке I16 задайте подпись «Кривая Лоренца», а в ячейке O16 задайте подпись «Индекс Джини G=», а в ячейке P16 задайте рассчитанное значение индекса Джини** – 72%.

** Индекс Джини - это статистический показатель, с помощью которого можно описывать равномерность изменения одной величины относительно изменения другой. Основным применением индекса Джини является оценка неравномерности распределения изучаемого признака. Индекс Джини численно равен площади под кривой Лоренца

49

10.Объедините ячейки в диапазоне I17 – P41, задайте границы выделенной области в виде тонкой линии.

11.Создайте график «Кривая Лоренца», используя Мастер диаграмм

(рис. 63).

ЗначениеXXдля рядовAAииBB соответственно

Значение Y для рядов A и B соответственно

Значение Y для ряда Кривая Лоренца

Значение X для рядов Кривая Лоренца и Диагонали, значение Y для ряда Диагональ

Рис. 63 Создание графика «Кривая Лоренца»

Тип графика – Точечный. Последовательно создайте четыре ряда с именами «Кривая Лоренца-Парето», «Диагональ», «A» и «B». Выбор источников данных для графиков представлен на рис. 63. На графике
