3. Выбор режимов обработки Автоматическая сварка под флюсом

Рис. 2. Схема автоматической сварки под флюсом.

Параметры режима сварки представлены в таблице 3 [4, стр. 137].

Таблица 3 – Режимы автоматической сварки под флюсом.

Толщина, мм	120
Сварочный ток, А	1000-1050
Напряжение дуги, В	35-40
Диаметр проволоки, мм	8
Скорость сваркм, м/с	28

Вспомогательные материалы [4], [10], [11]:

• Флюс АНТ-7.

• проволока марки ЛП – Ti ( 3000руб/кг ). Предназначена для нанесения на все марки титана.

Ручная дуговая сварка неплавящимся электродом в защитных газах с присадкой.

Параметры режима сварки представлены в таблице 4[4, стр. 136].

Таблица 4 - Режимы ручной дуговой сварки неплавящимся электродом в защитных газах с присадкой

Толщина, мм	10
Сварочный ток, А	230-280
Напряжение дуги, В	13-16
Диаметр присадочной проволоки, мм	2,5-3,0
Число походов	10-14

Вспомогательные материалы [4], [10], [11]:

• аргон высшего сорта ( ГОСТ 10157 – 79).

• вольфрамовый электрод марки ВТ – 15 ( 2800 руб/кг).

Для сварки углеродистых, низколегированных и нержавеющих сталей, титана, меди и их сплавов на постоянном токе.

Электрошлаковая сварка

Рисунок 4. Схема электрошлаковой сварки.

Параметры режима сварки представлены в таблице 5[4, стр. 140].

Таблица 5 - Режимы электрошлаковой сварки.

Толщина, мм	120
Сварочный ток, А	2000-2600
Напряжение дуги, В	30-32
Диаметр электрода, мм	5
Скорость сварки, м/ч	120
Расход газа, л/мин	55

Вспомогательные материалы [11]:

• аргон высшего сорта ( ГОСТ 10157 – 79).

• проволока марки ЛП – Ti ( 3000руб/кг ). Предназначена для нанесения на все марки титана.

4. Выбор технологического оборудования

К сварочному оборудованию относят основное технологическое оборудование, обеспечивающее процесс сварки и его регулирование: источники питания, сварочные головки, сварочные горелки и плазматроны, установки для дуговой и плазменной сварки, а также механическое оборудование сварочного производства: вращатели, кантователи, колонны и др.

В нашем случае тип производства – единичный. При выборе оборудования нужно иметь в виду, что в условиях единичного производства экономически эффективным, как правило, будет универсальное оборудование. Основными критериями при выборе оборудования являются: соответствие технических характеристик технологическим требованиям, К.П.Д. и cos , пригодность для механизации, наличие систем автоматизированного управления, производительность, масса, занимаемая площадь, стоимость приобретения и обслуживания [7].

Ручная дуговая сварка неплавящимся электродом в защитных газах с присадкой.

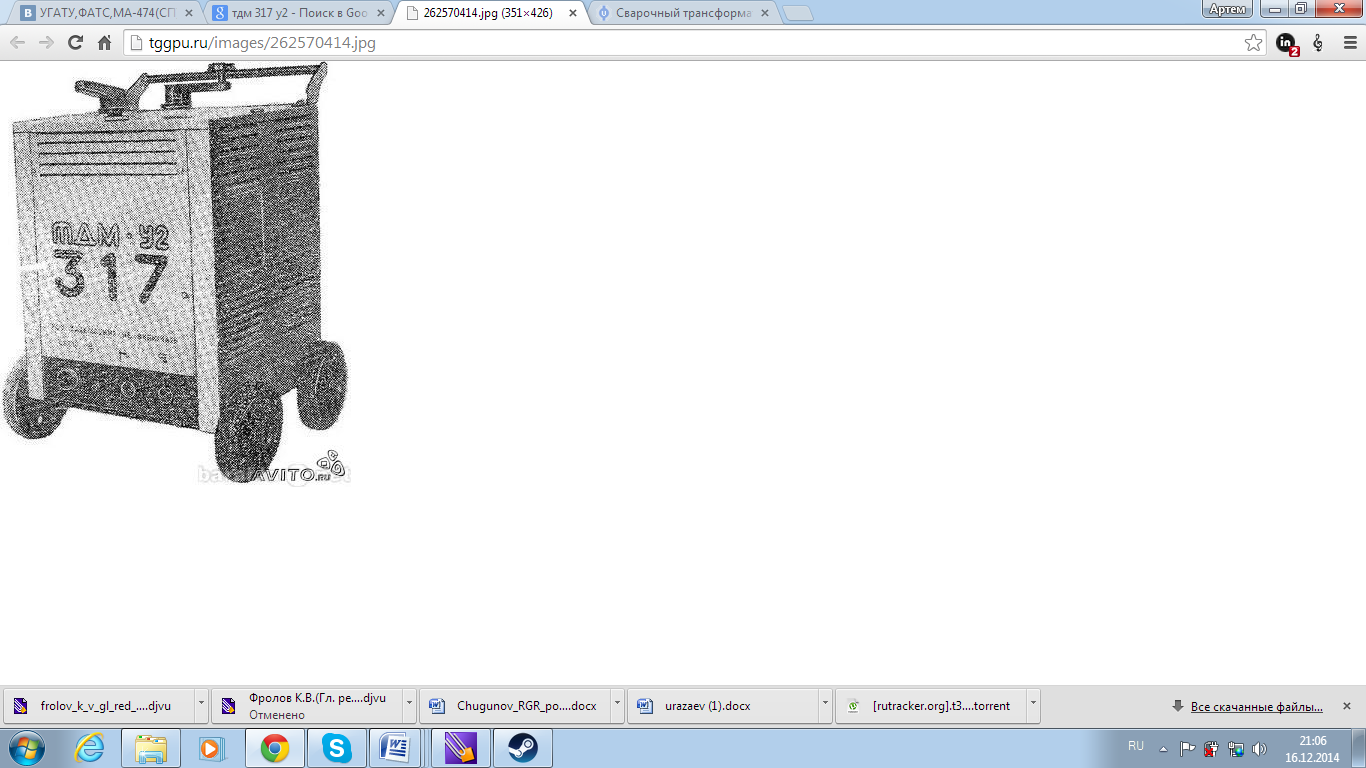

Рисунок 5. Сварочный трансформатор ТДМ-317У2

Таблица 6 - Технические характеристики ТДМ-317У2 [12]

Номинальная сила сварочного тока, А	315
Номинальное рабочие напряжение, В	32,6
Номинальный режим ПН, %	60
Пределы регулирования силы сварочного тока, А	60…360
Потребляемая мощность, кВА	21
Номинальное напряжение трёхфазной питающей сети частотой 50 Гц, В	380
Напряжение холостого хода, В	80
КПД, %	86
Масса, кг	240
Цена, руб	50000

ВД-306У3 предназначен для питания электрической сварочной дуги постоянным током при ручной дуговой сварке, резке и наплавки металлов, от сети переменного тока. Также ВД-306У3 предназначен для работы в помещениях с естественной вентиляцией. [1, стр. 57.]

Технические характеристики представлены в таблице 7.

Рисунок 6 – Сварочный выпрямитель ВД-306У3.

Таблица 7 – Технические характеристики ВД-306У3 [1, cтр.58]

Номинальная сила сварочного тока, А	315
Номинальное рабочие напряжение, В	32
Номинальный режим ПН, %	60
Пределы регулирования силы сварочного тока, А	45…315
Потребляемая мощность, кВА	21
Номинальное напряжение трёхфазной питающей сети частотой 50 Гц, В	380
Напряжение холостого хода, В	70
КПД, %	72
Масса, кг	154
Цена, руб	65000

Для ручной дуговой сварке неплавящимся электродом в защитных газах также выбираем следующие технологические оборудования:

• Вращатель сварочный М11010 (50000 руб.)

• Головка сварочная АСГВ-4АРК (20000 руб.)

• Приспособление сборочное
