При указании размера диаметра во всех случаях перед размерным числом ставят знак диаметра ø.

Перед размерным числом диаметра или радиуса сферы, при очевидном ее изображении, наносят знак Ø или R без надписи «Сфера» (рис. 124, а, б). Однако если на чертеже изображение сферы неоднозначно, то перед размерным числом диаметра (радиуса) можно наносить слово «Сфера» или знак О, например: «Сфера О18», «О R12». Диаметр знака сферы равен размеру шрифта размерных чисел на чертеже.

Размеры диаметров цилиндрического изделия сложной конфигу­рации можно наносить, как показано на рисунке 125.

а б

Рис. 124 Рис. 125

Размеры квадрата (включая и квадратное отверстие) допускается указывать по типу 30х30, где 30 – номинальный размер стороны квадрата, или обозначать знаком □, если требования к точности расположения всех граней одинаковы (рис. 126).

Рис. 126

Некоторые угловые размеры задают значениями уклона и конус­ности. Уклон — это тангенс угла наклона данной прямой (плоскости) к какой-либо другой прямой (плоскости). Уклон поверхности указы­вают непосредственно у изображения поверхности уклона или на полке линии-выноски в виде соотношения (рис. 127), в процентах (рис. 128) или в промиллях (рис. 129). Перед размерным числом, определяющим уклон, наносят знак угла, острый угол которого направ­лен в сторону уклона.

Рис. 127 Рис. 290 Рис. 129

Под конусностью понимают отношение разности диаметров двух поперечных сечений конуса к расстоянию между ними. Перед размер­ным числом, характеризующим конусность, наносят знак равнобедренного треугольника, острый угол которого должен быть направлен в сторону вершины конуса (рис. 130).

Рис. 130

Размер фаски под углом 45° наносят, как показано на рисунке 131, а. Если размер фаски в масштабе чертежа 1 мм и менее, то размер указывают на полке линии-выноски, проведенной от грани (рис. 131, б).

а б

Рис. 131

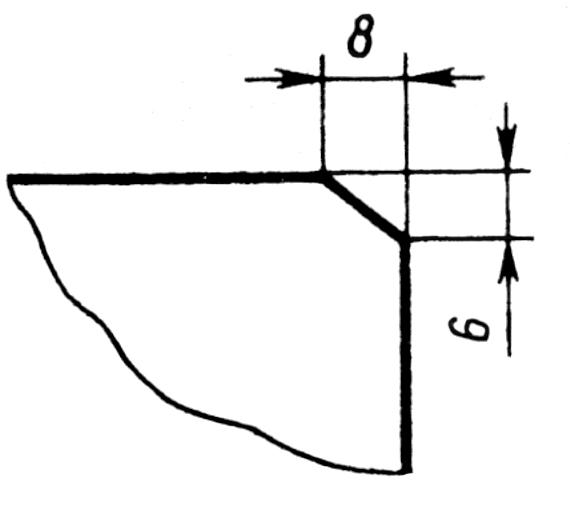

Размеры фасок под другими углами указывают по общим правилам — линейным и угловым размерами (рис. 132).

Рис. 132

Размеры положения элементов деталей и повторяющихся элементов

При нанесении размеров элементов, равномерно расположенных по окружности изделия (например, отверстий), вместо угловых разме­ров, определяющих взаимное расположение элементов, указывают только их количество (рис. 133).

Рис. 133

Размеры, относящиеся к одному и тому же конструктивному элементу (пазу, выступу, отверстию и т.п.), рекомендуется группиро­вать в одном месте, располагая их на том изображении, на котором геометрическая форма данного элемента показана наиболее полно (рис. 134).

Размеры нескольких одинаковых элементов изделия, как правило, наносят один раз с указанием на полке линии-выноски количества этих элементов (рис. 135 и рис. 133).

Рис. 134 Рис. 135

Одинаковые элементы, расположенные в разных частях изделия (например, отверстия), рассматривают как один элемент, если между ними нет промежутка (рис. 136, а) или если эти элементы соединены тонкими сплошными линиями (рис. 136, б). При отсутствии этих условий указывают полное количество элементов (рис. 136, в).

а б в

Рис. 136

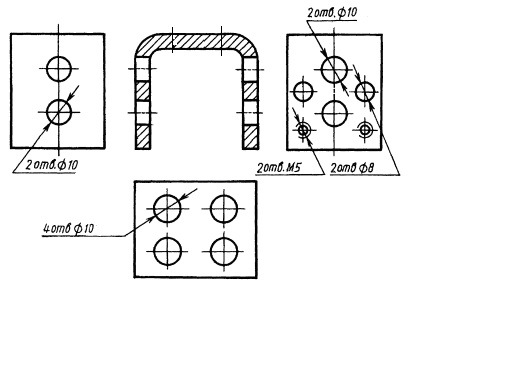

Если одинаковые элементы изделия (например, отверстия) распо­ложены на разных поверхностях и показаны на разных изображениях, то количество этих элементов записывают отдельно для каждой повер­хности (рис. 137).

Рис. 137

Справочные и неконтролируемые размеры. Размеры, не выполняе­мые по данному чертежу и указываемые для большего удобства поль­зования им, называют справочными. На чертеже справочные размеры отмечают знаком *, а в технических требованиях записывают: «*Размеры для справок». Если все размеры на чертеже справочные, то их знаком * не отмечают, а в технических требованиях записывают: «Размеры для справок».

К справочным относят следующие размеры:

а) один из размеров (рис. 138, а) замкнутой размерной цепи (предельные отклонения его не указывают);

б) размеры, перенесенные с чертежей заготовок (рис. 138, б);

в) размеры, определяющие положение элементов деталей, подле­жащих обработке по другой детали (рис. 138, в);

а б

в

Рис. 138

г) размеры на сборочном чертеже, которые указывают предельные положения отдельных элементов конструкции, например ход поршня, штока, клапана двигателя и т.п.;

д) размеры на сборочном чертеже, перенесенные с чертежей деталей и используемые в качестве установочных или присоединительных, но не контролируемых по данному чертежу;

е) габаритные размеры на сборочном чертеже, перенесенные с чертежей деталей или являющиеся суммой размеров нескольких дета­лей и также не контролируемые по данному чертежу;

ж) размеры деталей (элементов) из фасонного, листового и другого проката, если они полностью определяются обозначением материала, приведенным в основной надписи.

Знак * наносят на чертежах также и у размеров, контроль которых технически затруднен, а в технических требованиях записывают: «Раз­меры обеспеч. инстр.». Эта запись означает, что выполнение заданного чертежом размера с предельным отклонением должно гарантироваться размером инструмента или соответствующим технологическим процес­сом.

Контрольные вопросы

1. Как наносят размер прямолинейного отрезка и раз­меры угла?

2.  Чем ограничивают размерные линии и как их проводят?

3.  На какую величину допускается выводить выносные линии за концы стрелок?

4.  Каковы допустимые расстояния между параллельными раз­мерными линиями.

5.  Какие линии чертежа не допускается использовать в качестве размерных?

6.  Как наносят размеры криволинейного контура?

7.  Как проводят выносные линии для фиксирования координат вершин скругляемого контура?

8.  Как и в каких случаях проводят размерные линии с обрывом?

9.  Как проводят размерную линию при изображении изделия с разрывом?

10.  Как выбирают величины элементов стрелок размерных линий?

11.  Как наносят размерные числа по отношению к размер­ной линии?

12.  Как наносят размерные числа диаметра внутри окруж­ности?

13.  Как располагают размерные числа при нескольких па­раллельных или концентрических размерных линиях?

14.  Как наносят угловые размеры?

15.  Как наносят размеры при недостатке места над раз­мерной линией?

16.  В каких случаях при нанесении размерных чисел пре­рывают осевые, центровые линии и линии штриховки?

17.  В каких случаях рекомендуется группировать размеры в одном месте (на одном изображении)?

18.  Как наносят размеры радиуса и как его обозначают?

19.  Как наносят размеры радиусов скруглений?

20.  Какие знаки наносят перед размерным числом при указании размера диаметра, сферы, квадрата, конус­ности и уклона?

21.  Как наносят размеры фасок 45^о и 30°?

22.  Как наносят и указывают размеры нескольких одина­ковых элементов изделия?

23. В каких случаях допускается указывать и как обозначить одинаковые отверстия?
