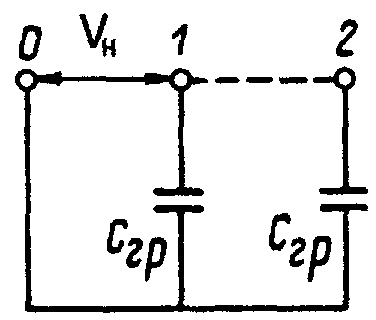

Схемы включения групп конденсаторов
|
Номер схемы |
Схемы включения |
Точки приложения рабочего напряжения |
Емкость конденсатора |
|
1 |
|
0 - 1, 2, 3, 4 |
С = 4Сгр |
|
2 |
|
0 - 1, 2 |
С = 2Сгр |
|
3 |
|
1, 2 - 3, 4 |
С = Сгр |
|
4 |
|
1 - 2 |
С = Сгр/2 |
|
5 |
|
0 - 1, 2, 3, 4 0 - 1 0 - 2 0 - 3 0 - 4 |
C=Cгр1+Cгр2+Сгp3+Сгp4 Cгр1= 9/16C Сгр2= 4/16С Сгр3= 2/16С Сгр4= 1/16С |
|
6 |
|
|
C=Cгр1+Cгр2+Сгp3+Сгp4 Cгр1= 7/16C Сгр2= 5/16С Сгр3= 3/16С Сгр4= 1/16С |
Приложение 16
(справочное)
Характеристика теплоизоляционных материалов
|
Материал |
Максимальная рабочая температура, С |
Масса на единицу площади, г/м2 (объемная плотность, кг/м3) |
|
Асбестовые материалы: |
|
|
|
Ткани — марка (толщина, мм): |
|
|
|
АТ-3 (2,5) |
400 |
1200 |
|
АТ-4 (3,1) |
400 |
1525 |
|
АТ-5 (2,2) |
400 |
1350 |
|
АТ-7 (2,4) |
450 |
1525 |
|
АТ-8 (3,3) |
450 |
2100 |
|
AT-13 (4,4) |
400 |
2600 |
|
ACT-1 (1,8) |
500 |
1050 |
|
ACT-2 (ACT-ж) (0,9) |
700 |
500 |
|
Картон: |
|
|
|
КАОН-1, КАОН-2, КАП |
500 |
(900-1400) |
|
толщиной 1,3-6,0 мм |
|
|
|
Шнуры: |
|
|
|
ШАОН, ШАП, ШАГ диаметром 5-25 мм |
400 |
83-380 г/м |
|
Маты: |
|
|
|
высокотемпературные МВТ |
1000 |
(250) |
|
базальтовые прошивные |
700 |
(50) |
|
холст из базальтового супертонкого волокна |
700 |
(20) |
|
БСТВ |
|
|
|
Кремнеземные материалы: |
|
|
|
Ткани — марка (толщина, мм): |
|
|
|
КТ-11 (0,35) |
1000 |
300 |
|
КТ-11-13 (0,35) |
1000 |
300 |
|
КТ-11-ТО (0,44) |
1000 |
300 |
|
КТ-11-ТОА (0,44) |
1000 |
300 |
|
КТ-11-С8/3 (0,50) |
1000 |
610 |
|
КТ-11-С8/3-13 (0,50) |
1000 |
580 |
|
КТ-11-С8/3-ТО (0,68) |
1000 |
580 |
|
КТ-11-С8/3-13-ТО (0,64) |
1000 |
580 |
|
КТ-11-С8/3-ТО-ПХ (0,68) |
1200 |
580 |
|
КТ-11-ТО-ПХ (0,44) |
1200 |
300 |
|
КТ-11-С 12/7 (0,90) |
1000 |
1100 |
|
К11-Тр-1,1-ТО (1,1) |
1000 |
960 |
|
Нити: |
|
|
|
К11С6-180-13 |
1000 |
180* |
|
К11С6-170-БА |
1000 |
170* |
|
К11С6-250-БА |
1000 |
250* |
|
Волокна: |
|
|
|
резаные волокна KB-11 диаметром 6—9 мкм и длиной волокна 50—100 мм |
1000 |
|
|
волокно каолинового состава: вата ВКВ I и II сорта |
1000 |
(100-150) |
|
ВКВ-50, ВКВ-54, ВКВ-58 |
1200 |
(96-150) |
|
иглопробивное полотно из кремнеземного волокна толщиной 5—25 мм — ИПП-КВ |
1000 |
620-4750 (130-170) |
|
рулонный материал ВКР-150 |
1000 |
(100-150) |
____________
* Линейная плотность нити, текс.
