Допустимые размеры включений, выявляемых при металлографическом исследовании

Номинальная толщина стенки труб (деталей) в стыковых соединениях или меньший катет шва в угловых, мм

Допустимый наибольший размер одиночных включений и скоплений, мм

Максимально допустимое число включений (скоплений) в шлифе

Максимально допустимый показатель Kд,

мм

До 5

0,5

4

1,3

Свыше 5 до 6,5

0,6

4

1,4

Свыше 6,5 до 8,5

0,8

4

1,7

Свыше 8,5 до 12

1,0

4

2,0

Свыше 12 до 20

1,3

5

2,5

Свыше 20 до 35

2,0

6

3,5

Свыше 35 до 50

2,5

7

5,0

Свыше 50

3,0

8

8,0

Примечания. 1. Включения (скопления) с максимальным размером до 0,2 мм включительно не учитываются.

2. Расстояние между любыми двумя включениями и скоплениями должно составлять не менее трехкратного наибольшего размера любого из двух рассматриваемых включений или скоплений.

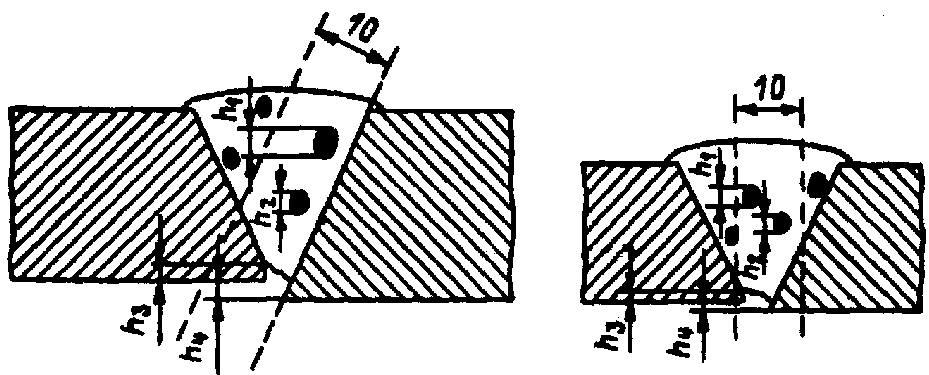

Рис. 18.8. Схема подсчета показателя концентрации дефектов (Kд):

Kд = h1 + h2 + h3 + h4

18.7. Прогонка металлического шара

18.7.1. Контроль прогонкой металлического шара производится с целью проверки обеспечения заданного проходного сечения в сварных соединениях труб поверхностей нагрева котлов.

18.7.2. Контроль прогонкой металлического шара проводится в случаях, оговоренных конструкторской документацией.

18.7.3. Диаметр шара Дшдолжен быть равен 0,8Д, гдеД —наименьший внутренний диаметр трубы с учетом допуска на наружный диаметр и толщину стенки — подсчитывается по формуле:

Д=Да-Да- 2(S+S),

где Даноминальный наружный диаметр трубы;

Да— минусовой допуск на наружный диаметр трубы;

Sноминальная толщина стенки трубы;

S— плюсовой допуск на толщину стенки трубы.

18.7.4. Контроль прогонкой металлического шара должен проводиться по технологии, изложенной в производственной инструкции, разработанной для монтажа котла конкретного типа.

18.8. Капиллярный и магнитопорошковый контроль

18.8.1. Капиллярный или магнитопорошковый контроль сварных соединений проводится с целью определения поверхностных дефектов при ремонте сварных соединений в соответствии с разделом 19 либо для уточнения результатов визуального и других методов контроля.

18.8.2. Капиллярный контроль должен проводиться в соответствии с ГОСТ 18442, магнитопорошковый — с ГОСТ 21105 и унифицированными методиками контроля ПНАЭ Г-7-018—89 и ПНАЭ Г-7-015-89.

При капиллярном контроле класс чувствительности должен быть не ниже III, при магнитопорошковом — не ниже уровня Б.

18.8.3. При капиллярном контроле сварных соединений по индикаторным следам наличие удлиненных и неодиночных индикаторных следов является браковочным признаком. Число одиночных округлых индикаторных следов не должно превышать норм, установленных табл. 18.2 для одиночных включений, а наибольший размер каждого индикаторного следа не должен превышать трехкратных значений этих норм.

18.8.4. Нормы оценки качества при магнитопорошковом контроле должны соответствовать нормам для визуального контроля (п. 18.3.4 и табл. 18.2).

18.8.5. Выявленные при контроле в соответствии с пп. 18.8.3 и 18.8.4 дефекты допускается оценивать по фактическим показателям размеров после удаления реактива или эмульсии (порошка). При этом следует руководствоваться требованиями п. 18.3.4 и табл. 18.2. Результаты этой оценки должны считаться окончательными.
