МИНОБРНАУКИ
Федеральное государственное бюджетное
образовательное учреждение высшего образования
«Челябинский государственный университет»
(ФГБОУ ВО «ЧелГУ»)
Кафедра радиофизики и электроники
Лабораторная работа №1
«Моделирование стандартных радиофизических сигналов»
-
Выполнил:
студент группы ФФ-404
Агеев Алексей
Проверил:
Доцент, Старший научный сотрудник
Павлухина О.О.
Челябинск, 2025 г.
Задание:
Отрисовать:
sin x, cos x, 1 период в интервале от 0 до 2
,
амплитуда – 1.Дельта- и сигма-функции, интервал (0,100)
Радиоимпульс (5 периодов синуса), в интервале (0, 50) – синус, (50,100) – 0
Случайный сигнал в интервале (0, 1), амплитуда – 100
Последовательность прямоугольных импульсов, (0, 25) – 1, (25, 50) – 0 и далее

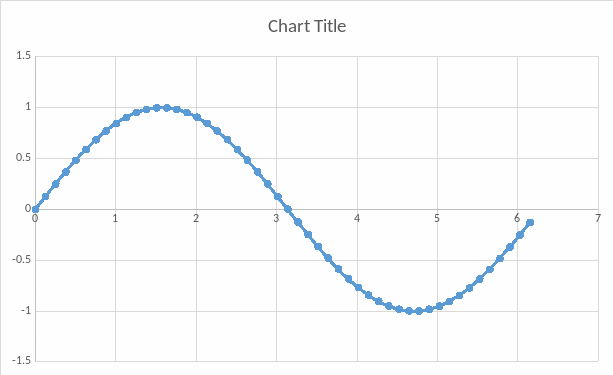

Синус
#include "stdafx.h"
#include <iostream>
#include <windows.h>
#include <math.h>
#include <fstream>
#include <stdlib.h>
using namespace std;
void Gen_sin(float fun_sin[2][1024])
{
int n, i;
double x;
double pi = 3.14;
cout << "Число точек: ";
cin >> n;
for (int i = 0; i < n; i++)
{
x = (2 * pi / n)*i;
fun_sin[0][i] = x;
fun_sin[1][i] = sin(x);
}
ofstream out;
out.open("sin.txt", ios::binary);
if (!out) {
cout << "Не открыт";
}
for (i = 0; i < n; i++)
{
out << fun_sin[0][i] << ", " << fun_sin[1][i] << "\n";
}
out.close();
}
void main()
{
float fun_sin[2][1024];
Gen_sin(fun_sin);
}
0 |
0 |
0,1256 |
0,12527 |
0,2512 |
0,248566 |
0,3768 |
0,367947 |
0,5024 |
0,48153 |
0,628 |
0,587528 |
0,7536 |
0,684268 |
0,8792 |
0,770229 |
1,0048 |
0,844055 |
1,1304 |
0,904583 |
1,256 |
0,950859 |
1,3816 |
0,982156 |
1,5072 |
0,997978 |
1,6328 |
0,998078 |
1,7584 |
0,982454 |
1,884 |
0,951351 |
2,0096 |
0,905261 |
2,1352 |
0,844908 |
2,2608 |
0,771244 |
2,3864 |
0,685429 |
2,512 |
0,588816 |
2,6376 |
0,482926 |
2,7632 |
0,369427 |
2,8888 |
0,250109 |
3,0144 |
0,12685 |
3,14 |
0,00159265 |
3,2656 |
-0,12369 |
3,3912 |
-0,247023 |
3,5168 |
-0,366465 |
3,6424 |
-0,480134 |
3,768 |
-0,586238 |
3,8936 |
-0,683106 |
4,0192 |
-0,769212 |
4,1448 |
-0,8432 |
4,2704 |
-0,903903 |
4,396 |
-0,950365 |
4,5216 |
-0,981855 |
4,6472 |
-0,997876 |
4,7728 |
-0,998176 |
4,8984 |
-0,98275 |
5,024 |
-0,951841 |
5,1496 |
-0,905936 |
5,2752 |
-0,845759 |
5,4008 |
-0,772256 |
5,5264 |
-0,686588 |
5,652 |
-0,590102 |
5,7776 |
-0,48432 |
5,9032 |
-0,370907 |
6,0288 |
-0,251651 |
6,1544 |
-0,12843 |
Косинус
#include "stdafx.h"
#include <iostream>
#include <windows.h>
#include <math.h>
#include <fstream>
#include <stdlib.h>
using namespace std;
void Gen_cos(float fun_cos[2][1024])
{
int n, i;
double x;
double pi = 3.14;
cout << "Число точек: ";
cin >> n;
for (int i = 0; i < n; i++)
{
x = (2 * pi / n)*i;
fun_cos[0][i] = x;
fun_cos[1][i] = cos(x);
}
ofstream out;
out.open("cos.txt", ios::binary);
if (!out) {
cout << "Не открыт";
}
for (i = 0; i < n; i++)
{
out << fun_cos[0][i] << ", " << fun_cos[1][i] << "\n";
}
out.close();
}
Void main()
{
float fun_cos[2][1024];
Gen_cos(fun_cos);
}
0 |
1 |
0,1256 |
0,992123 |
0,2512 |
0,968615 |
0,3768 |
0,929847 |
0,5024 |
0,876429 |
0,628 |
0,809204 |
0,7536 |
0,72923 |
0,8792 |
0,637768 |
1,0048 |
0,536257 |
1,1304 |
0,426298 |
1,256 |
0,309623 |
1,3816 |
0,18807 |
1,5072 |
0,0635535 |
1,6328 |
-0,061964 |
1,7584 |
-0,186505 |
1,884 |
-0,308108 |
2,0096 |
-0,424857 |
2,1352 |
-0,534912 |
2,2608 |
-0,63654 |
2,3864 |
-0,72814 |
2,512 |
-0,808267 |
2,6376 |
-0,875661 |
2,7632 |
-0,92926 |
2,8888 |
-0,968218 |
3,0144 |
-0,991922 |
3,14 |
-0,999999 |
3,2656 |
-0,992321 |
3,3912 |
-0,96901 |
3,5168 |
-0,930432 |
3,6424 |
-0,877195 |
3,768 |
-0,810139 |
3,8936 |
-0,730319 |
4,0192 |
-0,638993 |
4,1448 |
-0,537601 |
4,2704 |
-0,427738 |
4,396 |
-0,311137 |
4,5216 |
-0,189634 |
4,6472 |
-0,0651428 |
4,7728 |
0,0603743 |
4,8984 |
0,18494 |
5,024 |
0,306592 |
5,1496 |
0,423414 |
5,2752 |
0,533566 |
5,4008 |
0,635311 |
5,5264 |
0,727047 |
5,652 |
0,807329 |
5,7776 |
0,874891 |
5,9032 |
0,92867 |
6,0288 |
0,967818 |
6,1544 |
0,991719 |
Дельта-функция
#include "stdafx.h"
#include <iostream>
#include <windows.h>
#include <math.h>
#include <fstream>
#include <stdlib.h>
using namespace std;
void Gen_delta(float fun_delta[2][1024])
{
int n, i;
double x;
double pi = 3.14;
double position;
cout << "Число точек: ";
cin >> n;
cout << "Позиция дельта-функции (0-100): ";
cin >> position;
if (position = 0 || position = 100)
{
cout << "Ошибка: позиция должна быть в интервале (0, 100)" << endl;
return;
}
for (int i = 0; i < n; i++)
{
x = (100.0 / n)*i;
fun_delta[0][i] = x;
if (fabs(x - position) < (100.0/n)*0.1)
{
fun_delta[1][i] = 1.0;
}
else
{
fun_delta[1][i] = 0.0;
}
}
ofstream out;
out.open("delta.txt", ios::binary);
if (!out) {
cout << "Не открыт";
}
for (i = 0; i < n; i++)
{
out << fun_delta[0][i] << ", " << fun_delta[1][i] << "\n";
}
out.close();
}
