Отводы – для изменения направления ТП в горизонтальной или вертикальной плоскости.
По способу изготовления подразделяются на:
Гнутые гладкие;
Штампосварные (из двух половинок);
Сварные (секционные).
H:\
г.-ТСМ\ТСМ-матер mzmz_tpio.swf
Заглушки (днища) – для постоянной или временной герметизации полости участков ТП.
По форме днища подразделяются на: Эллиптические; Сферические; Плоские; Конические.
И.Ф. Кантемиров
И.Ф. Кантемиров

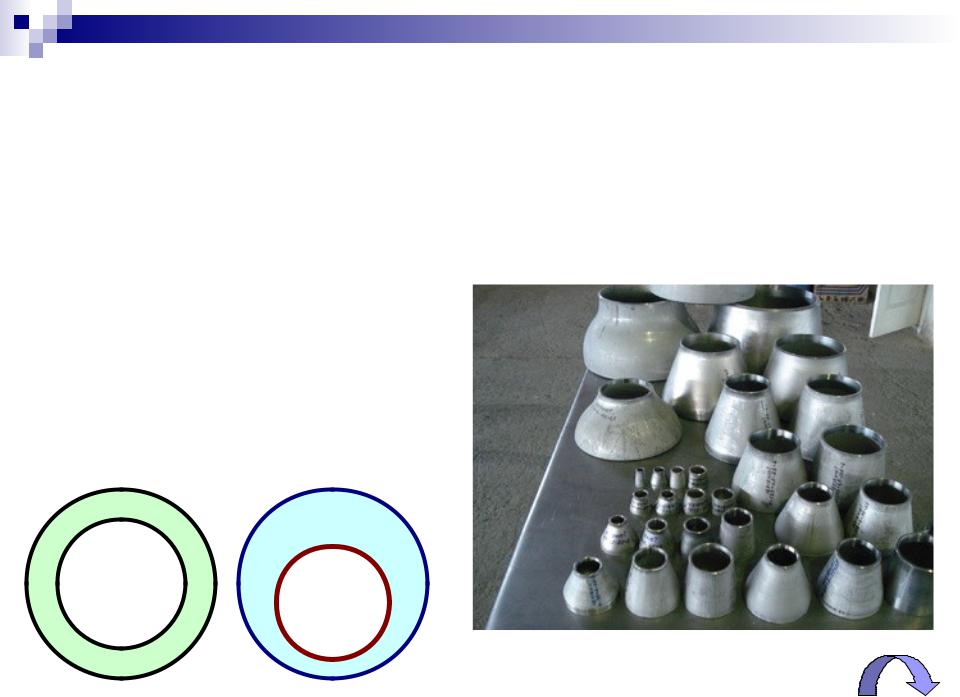

Переходы (переходники) – для изменения
проходного диаметра ТП.
По способу изготовления подразделяются на:
Штампованные;
Штампосварные. Различают переходы
концентрические;
эксцентрические.
И.Ф. Кантемиров

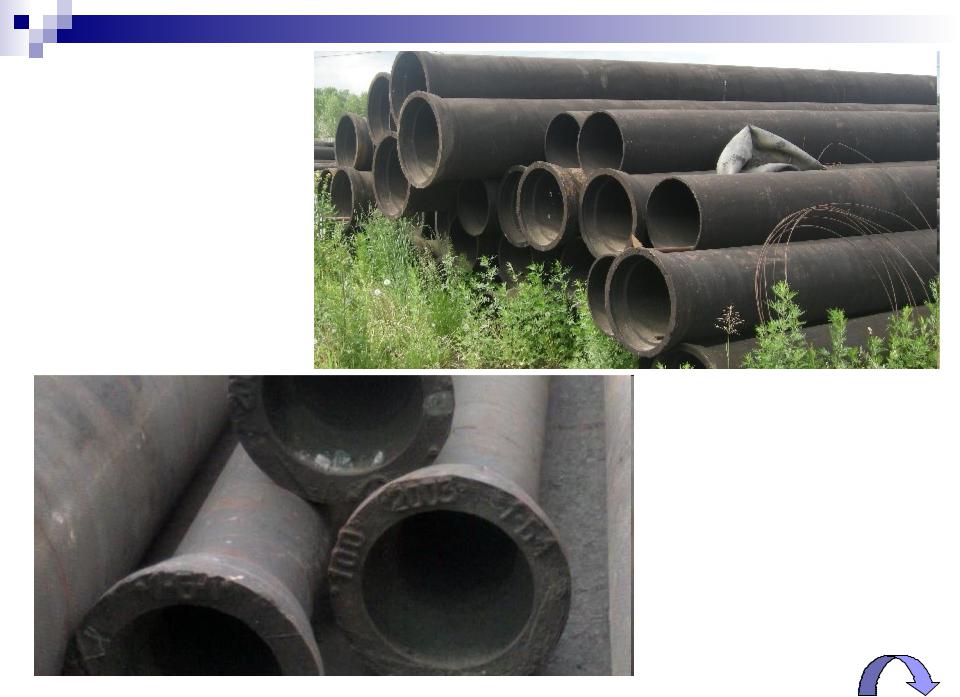

14.4. Чугунные трубы. Достоинства, недостатки, области применения. Материалы и способы изготовления. Классификация чугунов.
Преимущества чугунных труб:
•Высокая коррозионная стойкость;
•Высокая долговечность;
•Достаточно высокие механические свойства;
•Хорошая технологичность и невысокая стоимость производства.
Основные области применения:
•Водопроводы;
•Системы водоотведения.
И.Ф. Кантемиров
Недостатки чугунных труб:
•Высокая металлоемкость (больше толщина стенки);
•Большой вес;
•Подверженность точечной коррозии;
•Низкие пластические свойства.
Соединения чугунных труб
•чаще всего «в раструб».
Способы изготовления чугунных труб
Основной способ – заливка в формы. Различают центробежный и полунепрерывный
способы заливки.
И.Ф. Кантемиров
И.Ф. Кантемиров
Центробежный – отливка серого чугуна в
водоохлаждаемые формы. |
|
|
|
|
|
ПЛЮС: |
простота, |
|
|
экономичность, |
|
производительность. |
|
|
|
|
|
МИНУС: разностенность труб. |
|
|
|
||
Полунепрерывный – формование труб на |
|||||
оправке |
(внутреннем |
катализаторе) |
с |
||
последующей термообработкой. ПЛЮС: применим для ВЧШГ.
МИНУС: шлаковые включения, поверхностные трещины.
И.Ф. Кантемиров
В зависимости от состояния углерода чугуны подразделяются:
Белый чугун – углерод в химически связанном виде Fe3C (цементит) – высокая твердость,
хрупкость, практически не поддаются резанию. В основном идет на выплавку стали и для
производства ковкого чугуна.
Серый чугун – углерод в свободном состоянии (графит). По форме графитовых включений серый чугун разделяют на:
СЧ – обычный с пластинчатым графитом;
ВЧ – высокопрочный с шаровидным графитом;
КЧ – ковкий чугун с хлопьевидным графитом.
И.Ф. Кантемиров
БОНУС
