Практическое занятие №3

Внецентренно сжатый элемент

Данные о здании

Поперечный шаг столбов – 5,6 м, продольный – 5,2 м

(см. рис. 1). Высота этажа Нэт = 3,3 м, высота подвала Нпод = 3,0 м. Количество этажей, включая подвальный, - 5 (рис. 2). Район строительства – г. Уфа. Отметка поверхности грунта (отмостки) – 0,6 м. Ширина оконных проемов – 1,4 м, высота – 1,6 м (см. рис. 1). Расчетное

сопротивление грунта в основании фундаментов Rгр = 0,24 МПа.

Здание относится ко II (нормальному) уровню ответственности – γn = 0.95.









1

















2

1

600

600

600



600











1200



























Г







1400







1400

















5200







5600











5





























4

































В







3







5600

























16800

5600



















Б























5600











5200

6























А













2800



























310

200













200

310





5200

5200

5200

5200



5200

5200











31200













1

2



3

4



5

6



7









1













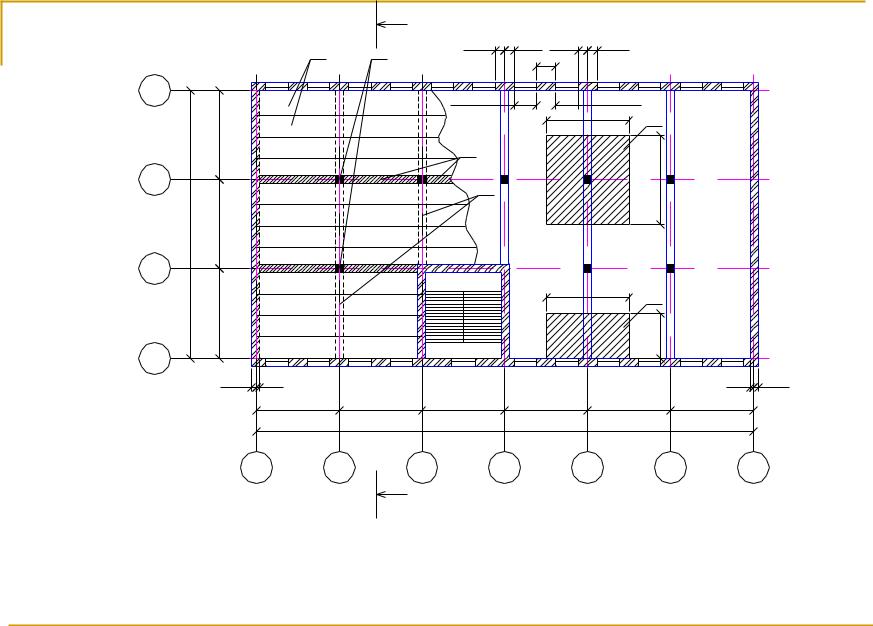

Рис. 1. План перекрытия многоэтажного каменного здания: 1-

средние опоры перекрытия – каменные столбы; 2 – плиты

перекрытия; 3 – железобетонные ригели; 4 – монолитные участки

перекрытия; 5 – грузовая площадь каменного столба; 6 – грузовая

площадь простенка и стены подвала



















Разрез 1-1













13.200











4-й этаж

9.900





400

300



3-й этаж

6.600















1000

1600



2-й этаж

3.300

200

310











1000

1600

700

1-й этаж

0.000



-0.600

















600



подвал

-3.000











-3.800

-4.300























5600

5600

5600











16800









А

Б

В



Г





Рис.2. Поперечный разрез здания

Значения нагрузок на 1 м2 покрытия

Тип нагрузки

Нормативная

γf

Расчетная



нагрузка, Н/м2



нагрузка, Н/м2

Постоянная нагрузка





Многопустотная плита

3000

1,1

3300

Обмазочная пароизоляция

50

1,3

65

Утеплитель

400

1,2

480

Асфальтовая стяжка

350

1,3

455

толщиной 2 см







Рулонный ковер

150

1,3

195

Временная нагрузка





Снеговая

2240



3200

ИТОГО

6190



7695

Значения нагрузок на 1 м2 перекрытия

Тип нагрузки

Нормативная

γf

Расчетная



нагрузка, Н/м2



нагрузка, Н/м2

Постоянная нагрузка





Многопустотная плита

3000

1,1

3300

Обмазочная пароизоляция

96

1,3

125

Временная нагрузка





Полезная

2000

1,2

2400

ИТОГО

5096



5825

Задание

Проверить несущую способность простенка первого этажа здания с жесткой конструктивной схемой, рассматриваемого в настоящем примере (рис.1, 2). Сечение простенка прямоугольное с размерами h×b=51∙120 см. Наружные стены выполнены в силикатном кирпиче, при этом принимается марка кирпича 75, марка раствора 25.

Задание

Проверить несущую способность простенка первого этажа здания с жесткой конструктивной схемой, рассматриваемого в настоящем примере (рис.1, 2). Сечение простенка прямоугольное с размерами h×b=51∙120 см. Наружные стены выполнены в силикатном кирпиче, при этом принимается марка кирпича 75, марка раствора 25.

На простенок опирается сборный железобетонный ригель, воспринимающий нагрузку от перекрытия, глубина заделки ригеля в стену а = 20 см.

Решение

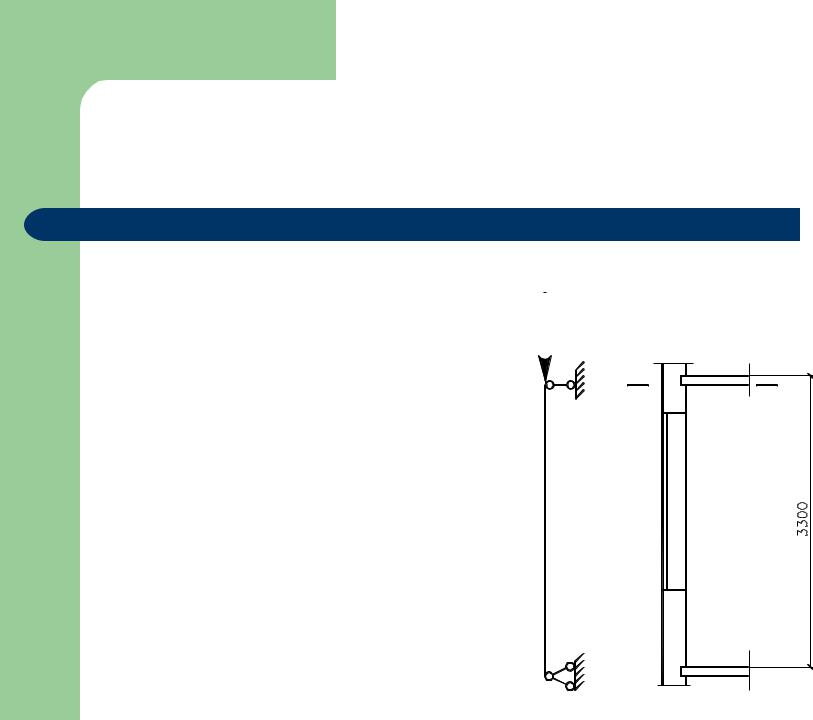

Определим наиболее опасные сечения в простенке.

N

1

1

Решение

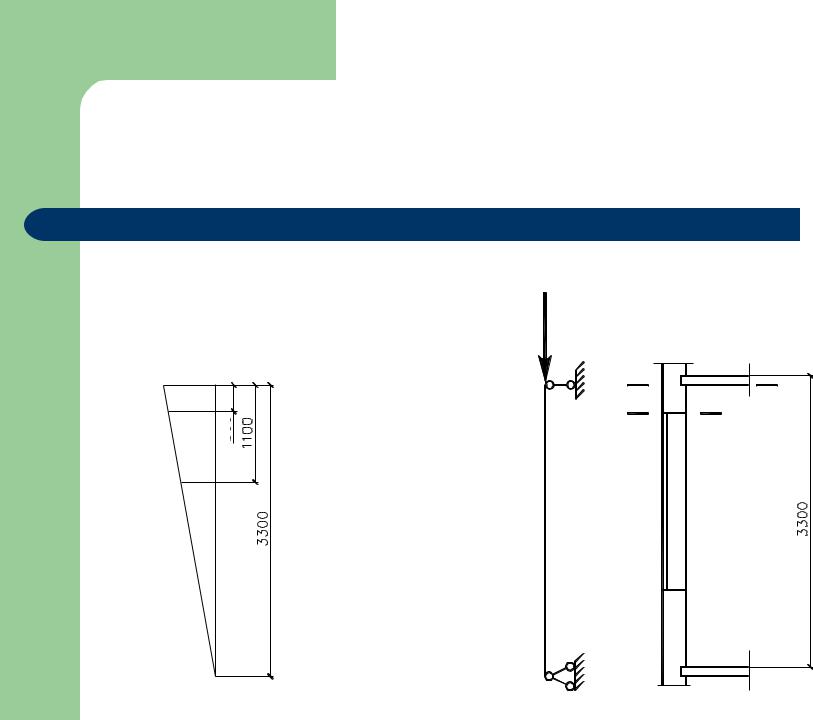

Определим наиболее опасные сечения в простенке.



N

M1



M2

400



1

1

2

2
