Практическое занятие №4
Центрально-сжатый элемент с поперечной сетчатой арматурой
Данные о здании
Поперечный шаг столбов – 5,6 м, продольный – 5,2 м
(см. рис. 1). Высота этажа Нэт = 3,3 м, высота подвала Нпод = 3,0 м. Количество этажей, включая подвальный, - 5 (рис. 2). Район строительства – г. Уфа. Отметка поверхности грунта (отмостки) – 0,6 м. Ширина оконных проемов – 1,4 м, высота – 1,2 м (см. рис. 1). Расчетное
сопротивление грунта в основании фундаментов Rгр = 0,24 МПа.
Здание многоэтажное административное - относится ко II (нормальному) уровню ответственности – γn = 0.95.
|
|
|
|
1 |
|
|
|
|
|
|
|
|
2 |
1 |
600 |
600 |
600 |
|
600 |
|
|
|
|
|
1200 |
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
||
Г |
|
|
|
1400 |
|
|
|
1400 |
|
|
|
|
|
|
|
|
5200 |
|
|
||
|
5600 |
|
|
|
|
|
5 |
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
4 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В |
|
|
|
3 |
|
|
|
5600 |
|
|
|
|
|
|
|
|
|
|
|
|
|
16800 |
5600 |
|
|
|
|
|
|
|
|
|
Б |
|
|
|
|
|
|
|
|
|
|
|
5600 |
|
|
|
|
|
5200 |
6 |
|
|
|
|
|
|
|
|
|
|
|
||
А |
|
|
|
|
|
|
2800 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
310 |
200 |
|
|
|
|
|
|
200 |
310 |
|
|
5200 |
5200 |
5200 |
5200 |
|
5200 |
5200 |
|
|
|
|
|
|
31200 |
|
|
|
|
|
|
|
1 |
2 |
|
3 |
4 |
|
5 |
6 |
|
7 |
|
|
|
|
1 |
|
|
|
|
|
|
Рис. 1. План перекрытия многоэтажного каменного здания: 1- |
||||||||||
средние опоры перекрытия – каменные столбы; 2 – плиты |
||||||||||
перекрытия; 3 – железобетонные ригели; 4 – монолитные участки |
||||||||||
перекрытия; 5 – грузовая площадь каменного столба; 6 – грузовая |
||||||||||
площадь простенка и стены подвала |
|
|
|
|
|
|||||
|
|
|
|
Разрез 1-1 |
|
|
|
|
|
|
13.200 |
|
|
|
|
|
4-й этаж |
9.900 |
|
|
400 |
300 |
|
3-й этаж |
6.600 |
|
|
|
|
|
|
|
||
1000 |
1600 |
|
2-й этаж |
3.300 |
200 |
310 |
|
|
|
|
|
||
1000 |
1600 |
700 |
1-й этаж |
0.000 |
|
-0.600 |
|
|
|
||||
|
|
|
|
|||
|
600 |
|
подвал |
-3.000 |
|
|
|
|
|
-3.800 |
-4.300 |
|
|
|
|
|
|
|
|
|
|
|
|
5600 |
5600 |
5600 |
|
|
|
|
|
16800 |
|
|
|
|
А |
Б |
В |
|
Г |
|
|

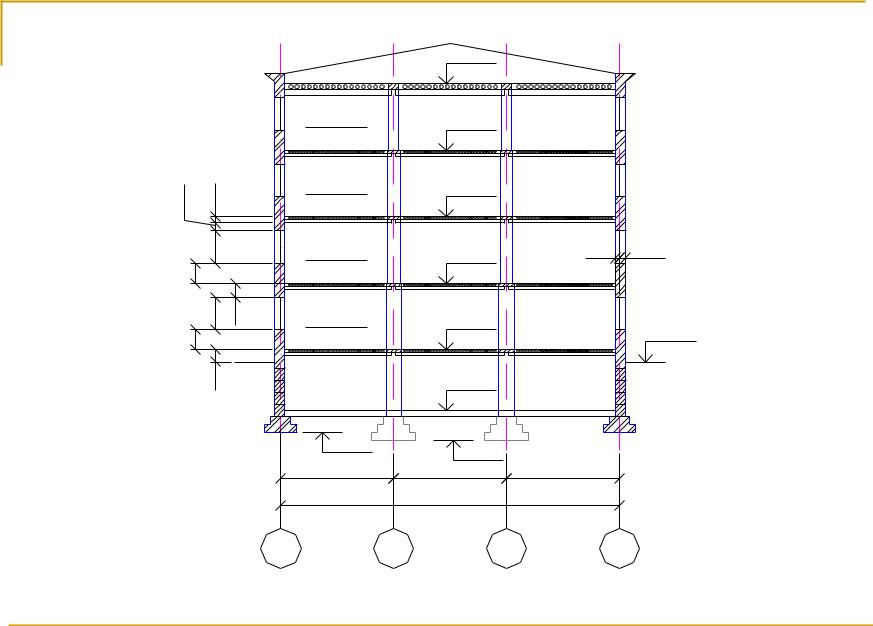

Рис.2. Поперечный разрез здания |
||||
Данные о здании
Поперечный шаг столбов – 5,6 м, продольный – 5,2 м
(см. рис. 1). Высота этажа Нэт = 3,3 м, высота подвала Нпод = 3,0 м. Количество этажей, включая подвальный, - 5 (рис. 2). Район строительства – г. Уфа. Отметка поверхности грунта (отмостки) – 0,6 м. Ширина оконных проемов – 1,4 м, высота – 1,2 м (см. рис. 1). Расчетное
сопротивление грунта в основании фундаментов Rгр = 0,24 МПа.
Здание многоэтажное административное - относится ко
II (нормальному) уровню ответственности – γn = 0.95 [ 1, Приложение 7].
Грузовая площадь столба Агр = 5,2 ∙ 5,6 = 29,12 м2
Значения нагрузок на 1 м2 покрытия
Тип нагрузки |
Нормативная |
γf |
Расчетная |
|
нагрузка, Н/м2 |
|
нагрузка, Н/м2 |
Постоянная нагрузка |
|
|
|
Многопустотная плита |
3000 |
1,1 |
3300 |
Обмазочная пароизоляция |
50 |
1,3 |
65 |
Утеплитель |
400 |
1,2 |
480 |
Асфальтовая стяжка |
350 |
1,3 |
455 |
толщиной 2 см |
|
|
|
Рулонный ковер |
150 |
1,3 |
195 |
Временная нагрузка |
|
|
|
Снеговая |
2240 |
|
3200 |
ИТОГО |
6190 |
|
7695 |
Значения нагрузок на 1 м2 перекрытия
Тип нагрузки |
Нормативная |
γf |
Расчетная |
|
нагрузка, Н/м2 |
|
нагрузка, Н/м2 |
Постоянная нагрузка |
|
|
|
Многопустотная плита |
3000 |
1,1 |
3300 |
Обмазочная пароизоляция |
96 |
1,3 |
125 |
Временная нагрузка |
|
|
|
Полезная |
2000 |
1,2 |
2400 |
ИТОГО |
5096 |
|
5825 |
Задание
Требуется проверить прочность кирпичного столба сечением 51×51 см (2×2 кирпича), расположенного на третьем этаже здания, рассматриваемого в настоящем разделе. Кладка столбов выполняется из керамического полнотелого одинарного кирпича пластического формования на цементно-известковом растворе. Для кладки применяется кирпич марки 125, раствор – марки 50.
Задание
Требуется проверить прочность кирпичного столба сечением 51×51 см (2×2 кирпича), расположенного на третьем этаже здания, рассматриваемого в настоящем разделе. Кладка столбов выполняется из керамического полнотелого одинарного кирпича пластического формования на цементно-известковом растворе. Для кладки применяется кирпич марки 125, раствор – марки 50.
В случае недостаточной несущей способности армировать столб квадратными сетками из проволоки класса Вр-I.
Решение
5 |
|
|
|
|
|
9.900 |
N |
3 |
4 |
2 |
|
|
|
||
|
|
|
Н=3300 |
6 |
1 |
6.600 |
|
|
|
Рис. 3. Расчетная схема центрально нагруженного столба третьего этажа: 1 – каменный столб; 2 – железобетонный ригель; 3 – плиты перекрытия; 4 – монолитные участки перекрытия; 5 – конструкция пола
