Решение:
Принимаем As’ = 942 мм2 (3 20); As = 4021 мм2 (5 32).
Пример №4.
Подбор продольной рабочей растянутой арматуры прямоугольного изгибаемого элемента
Дано:

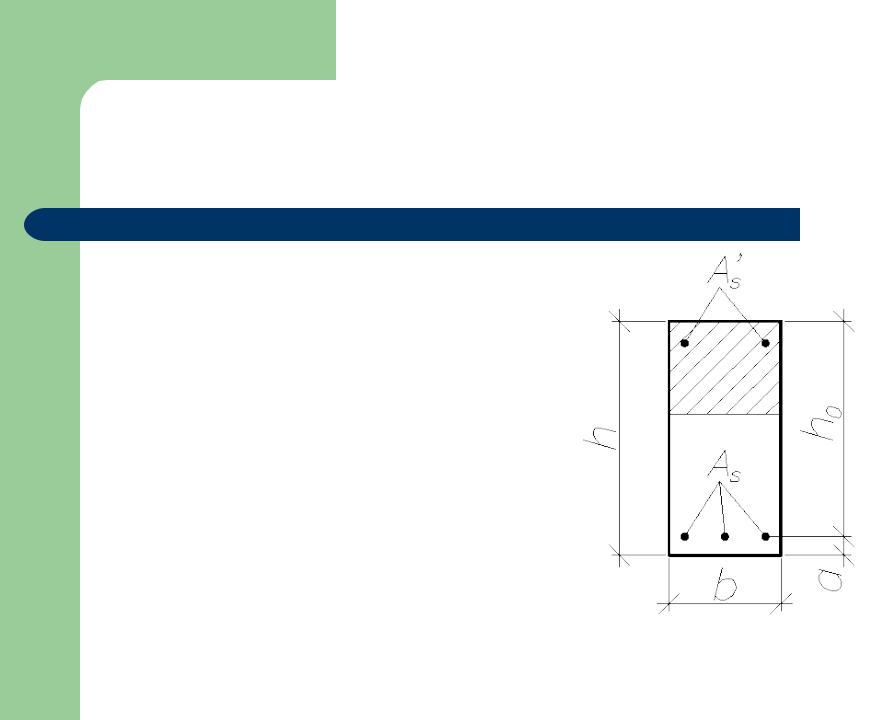

сечение размерами b = 300 мм,
h = 700 мм; а = 50 мм; а’ = 30 мм
Дано:
•бетон класса В30;
•продольная арматура А400;
•сжатая арматура 3 20;
•изгибающий момент М = 580 кН м.
Дано:
Требуется определить площадь сечения растянутой арматуры.
Решение:
Определим h0, Rb, Rs, Rsc и As’.
Решение:
Определим h0, Rb, Rs, Rsc и As’. ho = h – a = 700 - 50 = 650 мм.
Решение:
Определим h0, Rb, Rs, Rsc и As’. ho = h – a = 700 - 50 = 650 мм.
Согласно табл. 5.2 СП 52-101-2003 для В30
Решение:
Таблица 5.2 СП 52-101-2003
Расчетные значения сопротивления бетона для предельных
|
состояний первой группы Rb и Rbt, МПа, при классе бетона |
||||||||||
Вид сопротивления |
|
|
|
по прочности на сжатие |
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
В10 |
B15 |
В20 |
В25 |
В30 |
В35 |
В40 |
В45 |
В50 |
В55 |
В60 |
Сжатие осевое |
6,0 |
8,5 |
11,5 |
14,5 |
17,0 |
19,5 |
22,0 |
25,0 |
27,5 |
30,0 |
33,0 |
(призменная |
|
|
|
|
|
|
|
|
|
|
|
прочность) Rb |
|
|
|
|
|
|
|
|
|
|
|
Растяжение осевое Rbt |
0,56 |
0,75 |
0,9 |
1,05 |
1,15 |
1,3 |
1,4 |
1,5 |
1,6 |
1,7 |
1,8 |
Решение:
Определим h0, Rb, Rs, Rsc и As’. ho = h – a = 700 - 50 = 650 мм.
Согласно табл. 5.2 СП 52-101-2003 для В30 Rb = 17,0 МПа.
