Практическое занятие №4

Изгибаемый элемент таврового сечения

Случай 1

Случай 2

Для обеспечения прочности наклонных сечений изгибаемых элементов расчет должен производиться:

на сжатие в полосе бетона стенки балки между наклонными трещинами;

по наклонной трещине на действие поперечной силы;

по наклонной трещине на действие изгибающего момента.

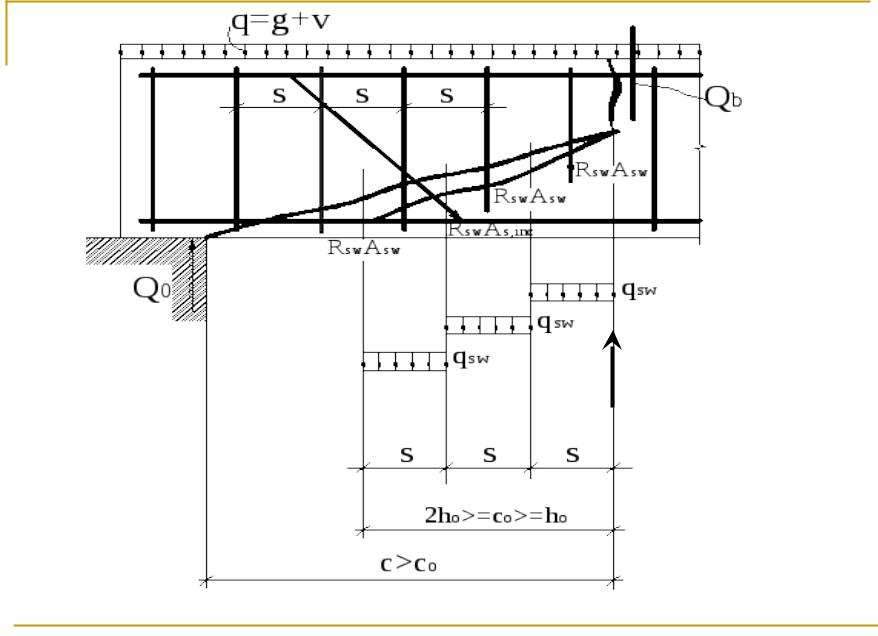

1 – опасная наклонная трещина; 2 – раздавливание бетона

Q=Q0-qc

Пример №7.

Подбор поперечной рабочей арматуры изгибаемого элемента

Дано:

•пролет свободно опертой балки Lр = 5,5 м;

•поперечная арматура А240;

•бетон класса В15;

•полная равномерно распределенная

нагрузка q = 50 кН/м;

•временная эквивалентная нагрузка qv = 36 кН/м.
