20.2 Тактируемый rs-триггер

Для повышения стабильности срабатывания триггера, для уменьшения влияния помех применяют тактируемые триггеры, в которых срабатывание триггера происходит только в короткий момент действия тактирующего импульса. Из анализа схемы триггера (рисунок 20.2,а) видно, что каждый информационный вход S и R связан с тактирующим входом С через элемент

И-НЕ.

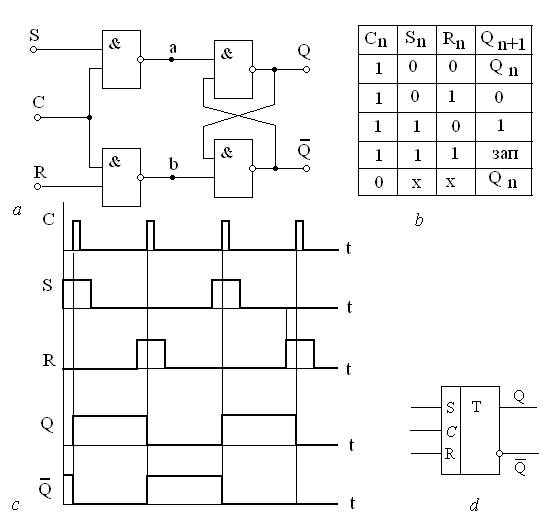

Рисунок 20.2 - Схема тактируемого RS-триггера (а), таблица истинности (b), временная диаграмма (c), условное графическое обозначение (d)

Если С=0, то =1,=1, входыS и R не влияют на состояние триггера. Это отображено в таблице истинности (рисунок 20.2,b) в виде знака «Х», который показывает, что сигналы на входах могут быть произвольными. Триггер находится в режиме хранения информации. Сигналы со входов S и R могут быть восприняты если С=1. Из таблицы истинности видно, что если С=1, то триггер работает как не тактируемый RS-триггер. В данном случае триггер тактируется потенциалом, если сигналы на R и S входах будут меняться в период действия тактового импульса, то это приведет к смене состояния триггера. Для уменьшения вероятности ложного срабатывания длительность тактирующего импульса делают минимальной, но не менее 2, где- время задержки на одном логическом элементе.

20.3 D-триггер

Существенным недостатком RS-триггера, ограничивающим его применение, является наличие запрещенного состояния, которое исключено в D-триггере. Этот эффект получен за счет введения в схему RS-триггера элемента НЕ (рисунок 20.3.а).

Рисунок 20.3 - Схема D-триггера (а), таблица истинности (b), временная диаграмма его работы (c) и условное обозначение (d)

Включение элемента НЕ исключает возможность появления на входах R и S одинаковых сигналов, поэтому в таблице истинности (рис.3,b) нет запрещенных состояний. Можно сформулировать свойства D-триггера так: «информация с D входа по тактирующему сигналу С переписывается на выход триггера» и запоминается в нем, что хорошо видно из временной диаграммы работы (рисунок 20.3,с). Рассмотренный D-триггер тактируется потенциалом и если в течении действия высокого потенциала на С входе изменится информация на D входе, то это приведет к изменению состояния триггера. Стремление уменьшить вероятность ложного срабатывания привело к разработке D- триггера, тактируемого фронтом импульса.

20.4 Двухступенчатый d-триггер

Двухтактный D-триггер строится на двух обычных D-триггерах связанных через инвертор (рисунок 20.4,а).

Рисунок 20.4 - Схема двухступенчатого D-триггера (а), таблица истинности (b), временная диаграмма его работы (c)

и условные обозначения (d)

Первый триггер называется основным или ведущим, а второй - вспомогательным или ведомым. Работа триггера основана на перезаписи информации с первого триггера во второй в момент перехода тактирующего сигнала из состояния «1» в состояние «0». При С=0 триггер 1 не меняет своего состояния, он находится в режиме хранения. При переходе сигнала С из состояния «0» в состояние «1» (передний фронт импульса), информация со входа D записывается в триггер 1, т.е. появляется на выходе этого триггера. При переходе сигнала С из состояния «1» в состояние «0» (задний фронт импульса), информация с триггера 1 записывается в триггер 2 и сохраняется там до прихода следующего заднего фронта. Свойства двухступенчатогоD-триггера, тактируемого задним фронтом можно сформулировать так: «информация с D входа по заднему фронту тактирующего сигнала С переписывается на выход триггера». Это положение иллюстрируется таблицей истинности (рисунок 20.4,b) и временной диаграммой работы триггера (рисунок 20.4,c).
