1 Требования по оформлению пояснительной

ЗАПИСКИ К КУРСОВОЙ РАБОТЕ

Пояснительная записка выполняется на стандартных листах бумаги (210х300 мм) в объеме 25-30 страниц текста и вклю­чает следующие разделы:

1. Характеристика участка и условий строительства, исходные данные для проектирования.

Содержание этого раздела определяется заданием на проектиро­вание.

2. Определение объемов земляных масс по вертикальной плани­ровке.

Раздел иллюстрируется планом участка с нанесенными гори­зонталями, черными, красными и рабочими отметками углов плани­ровочной сетки, линией нулевых работ, направлениями уклона площадки, контуром сооружения и отметками углов, номерами квадра­тов планировочной сетки, откосами выемки и насыпи.

Раздел завершается таблицей расчета объемов земляных масс при вертикальной планировке.

3. Распределение объемов земляных масс при вертикальной планировке.

В разделе разрабатывается план перемещения земляных масс и таблица «Ведомость баланса земляных масс на площадке» (шах­матный баланс) и рассчитывается среднее расстояние перемеще­ния грунта.

4. Определение объема работ по снятию растительного слоя грунта.

В разделе определяются объем и среднее расстояние переме­щения грунта, местоположение и размер кавальеров для его хра­нения до выполнения работ по восстановлению растительного слоя.

5. Определение объемов котлованов и траншей.

В разделе описываются этапы разработки котлованов и тран­шей, определяются их объемы, даются эскизные схемы габаритов и сечений выемок.

6. Определение объемов работ по обратной засыпке и выво­зу излишнего грунта.

Рассчитываются объемы обратной засыпки по видам работ, габариты и сечения кавальеров для хранения грунта.

7. Определение общих объемов земляных работ.

Раздел содержит таблицы «Сводная балансовая ведомость земляных масс» и «Ведомость земляных работ».

8. Выбор марок и расчет количества машин в комплектах.

Приводится обоснование выбора машин и таблицы характерис­тик комплектов основных и вспомогательных машин (два вариан­та) для двух видов работ: вертикальная планировка площадки и разработка грунта в котловане. Для остальных видов работ (срезка растительного слоя, разработка грунта в траншее, об­ратная засыпка пазух) выбирается один комплект машин. Выполня­ется расчет количества самосвалов для перевозки грунта.

9. Технико-экономическое сравнение вариантов.

Выполняется по двум видам работ (см. п.8). Технико-экономические показатели сводятся в таблицы.

10.Указания по производству земляных работ содержат краткое описание работ, выполняемых до начала земляных работ, порядок разбивки участка и земляных сооружений на захватки, направление движения механизмов при разработке грунта и уст­ройству насыпей. Указываются толщина срезаемых и отсыпаемых слоев грунта, порядок перемещения земляных масс, места уст­ройства промежуточных отвалов и кавальеров, места устройства проездов. Описываются типы проводок экскаваторов и их размеры (ширина и тип забоев), способы подчистки грунта в котлованах и траншеях.

Указания составляются на все виды земляных работ в отдельности.

11. Расчет трудовых затрат и технико-экономических пока­зателей.

Раздел содержит калькуляцию трудовых затрат и расчет вы­работки, затрат машиносмен и уровня механизации работ.

12. Список использованной литературы.

2 ТРЕБОВАНИЯ ПО ОФОРМЛЕНИЮ ГРАФИЧЕСКОЙ ЧАСТИ ПРОЕКТА (ТЕХНОЛОГИЧЕСКОЙ КАРТЫ НА ЗЕМЛЯНЫЕ РАБОТЫ)

Состав технологической карты на земляные работы и рекомен­дуемый вариант ее компоновки приведен в виде макета на рисунке 2.1.

1. Картограмма земляных работ (рисунок 3.1) выполняется сог­ласно описанию раздела 2 пояснительной записки и сопровождается показом продольного и поперечного профилей участка в наиболее характерных сечениях.

2. Срезка растительного слоя грунта (рисунок 2.2). Техно­логическая карта показывает захватки с их размерами, направ­лением движения механизмов, место начала и окончания работы, расположение промежуточных отвалов и кавальеров, порядок пе­ремещения грунта, способ срезки слоев грунта.

3. Вертикальная планировка площадки (рисунки 2.3, 2.4, 2.5). На плане площадки с координатной сеткой и линией нуле­вых работ показывается захватки с их размерами и последова­тельное выполнение работ по перемещению грунта с предвари­тельным рыхлением при необходимости, разравниванию и уплотнению насыпей; схемы движения механизмов на захватках, спосо­бы срезки слоев грунта.

4. Разработка котлованов (рисунок 2.6). Технологическая карта содержит план и разрезы котлованов под фундаменты (всех типов) с указанием габаритных размеров. Указываются все проходки землеройных машин и их ширина, начало и оконча­ние движения ведущего механизма, расположения его относитель­но бровок котлована, оси движения с повязкой к осям котло­вана, оси движения транспорта, места кавальеров грунта для обратной засыпки.

5. Разработка траншей (рисунок 2.7). На технологической карте показывается участок траншеи и ее сечение с указанием всех габаритных размеров, ось движения землеройного механиз­ма с привязкой к оси траншеи, ось движения транспорта, ось расположения отвала грунта для обратной засыпки и его габа­риты (сечение).

6. Обратная засыпка фундаментов и коммуникаций (рисунки 2.8, 2.9). На технологической карте показываются схемы движения механизмов, порядок перемещения грунта, размеры слоев отсып­ки с указанием выполняемых работ вручную и механизированный способом, при необходимости - захватки и их размеры.

7. Календарный график производства работ выполняется по форме (таблица 6).

8. Указания по производству работ и технике безопасности содержат основные требования к выполнению работ, показанных на технологических картах.

9. Технико-экономические показатели берутся из пояснительной записки (раздел 2).

10. Комплекты машин и механизмов приводятся общим списком для всех видов работ.

Рисунок 2.1- Макет технологической карты

1- рабочая проходка бульдозера; 2- бульдозер ДЗ – 18 №1;

3- холостая проходка бульдозера №1; 4- промежуточный вал;

5- кавальер грунта; 6- бульдозер ДЗ – 18 №2; 7- рабочая проходка бульдозера №2; 8- холостая проходка бульдозера №2

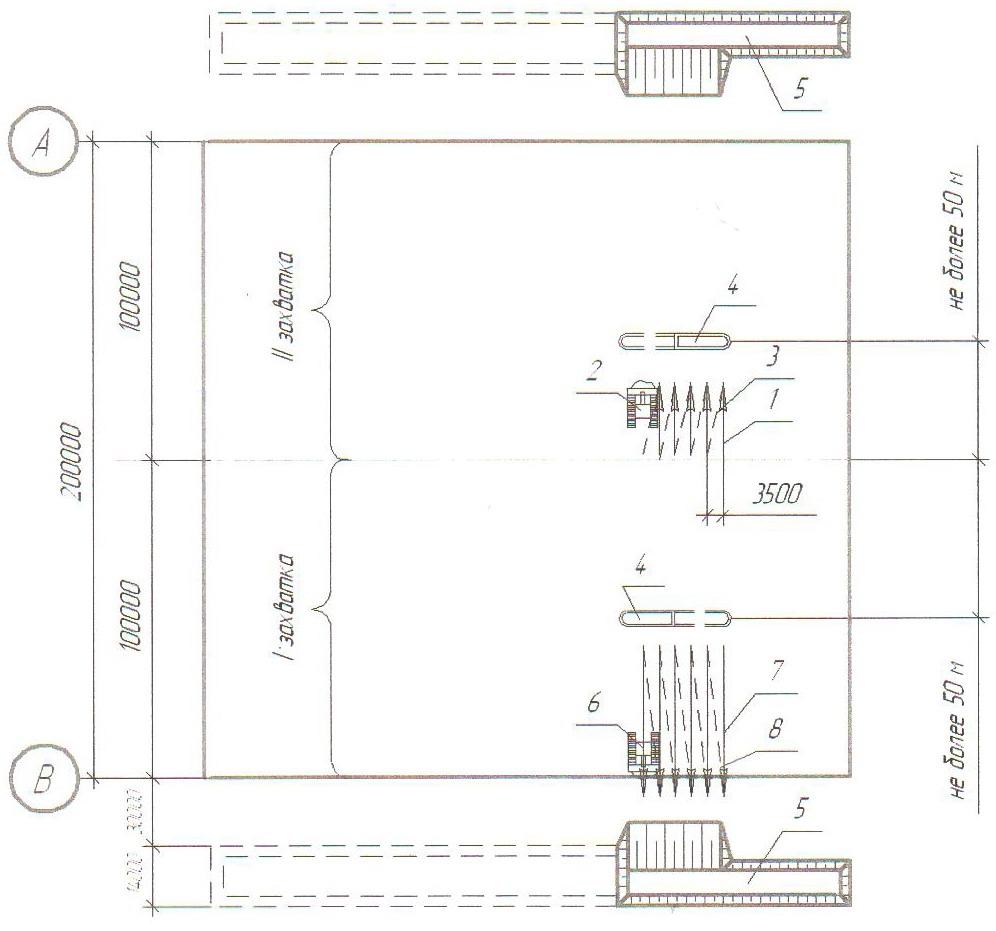

Рисунок 2.2 - Срезка растительного слоя грунта бульдозером

1- бульдозер ДЗ – 18 №1; 2- рабочая проходка бульдозера №1;

3- промежуточный вал; 4- холостая проходка бульдозера №1;

5- бульдозер ДЗ – 18 №2; 6-рабочая проходка бульдозера №2;

7- холостая проходка бульдозера №2

Рисунок 2.3 - Схема производства работ при вертикальной

планировке площадки бульдозера

1 -скрепер ДЗ-20 № 1; 2 -груженый ход скрепера № 1; 3 -по­рожний ход; 4 -скрепер ДЗ-20 № 2; 5 -груженый ход скрепера № 2; 6 -порожний ход; 1...12- набор грунта; 1” ...4” -выгруз­ка грунта

Рисунок 2.4 - Схема вертикальной планировки площадки скрепером

1 - полуприцепной пневмоколесный каток ДУ-16В; 2 - направление движения катка; 1 ... 15 - порядок прохода катка

Рисунок 2.5 - Схема уплотнения грунта при вертикальной планировке площади

1-бульдозер ДЗ-16; 2-рабочая проходка бульдозера; 3 -холостая проходка бульдозера; 4-кавальер грунта; 5-экскаватор Э0-4ШБ; 6- автомобиль-самосвал МАЗ-5036; 7- направление движения автомобиля-самосвала; 8-ось движения экскаватора Э0-4111Б; 9- ра­бочая проходка экскаватора ЭО-4121; 10- экскаватор Э0—4121; 11 - кавальер грунта для обратной засыпки; 12 - отдельные кот­лованы под фундаментные башмаки

Рисунок 2.6 - Схема разработки котлована

1 - направление движения автосамосвалов; 2 -автосамосвал КРАЗ-256 Б; 3 - вешка для автосамосвалов; 4 - рабочие стоянки экскаватора; 5 - ось проходки экскаватора; 6 - экскаватор Э-5015 А

Рисунок 2.7- Схема разработки траншеи с погрузкой грунта в автосамосвалы

1- самоходный вибрационный каток ДУ-36; 2- оси движения катка; 3 - бульдозер ДЗ-18; 4 -направление движения бульдозера; 5 -пневмотрамбовка TP-1; 6- кавальер грунта для обратной за­сыпки котлованов; 7- зона уплотнения грунта пневматическими трамбовками; 6 - уплотнение малогабаритным катком ДУ-36

Рисунок 2.8 - Схема обратной засыпки и уплотнения грунта в

котлованах

1 -рабочая проходка бульдозера; 2 -холостая проходка буль­дозера; 3- бульдозер ДЗ-18; 4 -кавальер грунта для обратной засыпки; 5-экскаватор-драглайн с трамбующей плитой

Рисунок 2.9 - Схема обратной засыпки и уплотнения грунта в траншеи:

3 ПРИМЕР ВЫПОЛНЕНИЯ РАСЧЕТНОЙ ЧАСТИ КУРСОВОЙ РАБОТЫ

3.1 Краткая характеристика участка, условий строительст­ва и исходные данные для проектирования

На участке размером 200 х 200 м в осях А-В и 3-5 располо­жено здание. Длина здания 192 м, ширина 54 м, трехпролетное, с сеткой колонн 12 х 18 м. Под колонны устраиваются монолитные фундаменты размером в плане 3x3 м, высотой 1,8м. Глубина зало­жения фундамента 2,5 м.

На расстоянии 5м от оси здания вдоль буквенных осей прокладываются коммуникации, м

теплотрасса размером 0,6 х 0,4, h₁=1,6;

канализация d_k =0,28, h_k =1,0;

водопровод d_b=0,12, h_b =2,8;

газопровод dr=0,12, hr=0,9

Рельеф участка спокойный, с естественными неровностями. Уклон в одну сторону от оси В к оси А. Основной грунт участка суглинок тяжелый, плотность 1,75 т/м³. По трудности разработки механизированным способом групп относится ко II группе. Толщина растительного слоя грунта 0,32м.

Уровень грунтовых вод лежит ниже глубины заложения фундаментов.

3.2 Определение объемов земляных масс при вертикальной планировке

Участок разбиваем на квадраты (рисунок 3.1) таким образом, чтобы в каждом квадрате находилось не более двух горизонталей (квадрат со стороной 50 м). Наносим на участок контур здания. Определяем черные планировочные отметки углов сетки путем ин­терполяции, пользуясь планом участка в горизонталях, и черные отметки углов здания по формуле (4). Результаты расчета указанны на рисунке 3.1.

Согласно заданию средняя планировочная отметка принята равной Hср=51,8.

Для всех точек, у которых определены черные отметки, определяем красные отметки планировки методом поворота. Планировка осуществляется под уклон i=0,002 в две стороны в одном направлении.

.

Таким образом, красные отметки по осям А и В будут равны 51,7, а по средней оси 51,9.

Если планировка грунта на участке осуществляется под нулевой баланс грунта, то H_cр определяется по формуле (9)

Рисунок 3.1- План участка

После определение черных и красных отметок находим рабочие планировочные отметки по формуле (10) и по ним определяем местоположение линии нулевых работ (рисунок 3.1), м:

Расчет объемов земляных масс при вертикальной планировке осуществляем методом четырехугольных призм по формулам (12), (13), (14) в табличной форме (таблица 1).

Определяем объем земляных работ в откосах площадки (рисунок 3.2).

Крутизна откосов для суглинка 1:0,5.

Для угловых откосов, м³:

; ;

; ;

Для рядовых откосов, м³:

;

;

; ;;;

; ;;;

; ;;;

Рисунок 3.2 - План площадки с откосами

Для рядовых откосов с одной нулевой рабочей отметкой.

;

;

;

;

Суммарный объем грунта в откосах, м³:

=-149,4;

=

Все расчетные данные сводим в таблицу 1.

Дополнительный объем грунта, полученный за счет остаточного рыхления.

Таблица 1 - Расчет объемов земляных масс для вертикальной планировки

3.3 Распределение объемов земляных масс при вертикальной планировке

Составляем план перемещения земляных масс (рисунок 3.3), таблицу шахматного баланса грунта (таблица 2). Сначала распределяем объемы грунта неполных фигур выемки (со знаком “штрих”) в неполные фигуры насыпи, затем оставшиеся объемы выемки их этих же фигур в ближние фигуры насыпи, а затем по очереди из всех прочих фигур выемки (12,13,14,15,16) в фигуры насыпи. Определяется квадрат, из которого вывозится грунт в кавальер.

Проверяются итоговые цифры по строкам и столбцам. Суммарная цифра по строкам и столбцам в данном примере составляет 14659м³.

Среднее расстояние перемещение грунта L_ср определяется по формуле (23):
