Основные технические данные
|
Диаметр аппарата, D, мм |
1000 |
1200 |
1400 |
1600 |
1800 |
2000 |
2200 |
2400 |
2600 |
2800 |
|||||
|
Толщина корпуса и днищ, S, мм |
6-38 Выбирается заказчиком в соответствии с приложением |
||||||||||||||
|
Высота насадки, мм |
1-го слоя11 |
2000; 3000; 4000;5000;6000;7000;8000 |
|||||||||||||
|
2-го слоя 12 |
|||||||||||||||
|
3-го слоя 13 |
|||||||||||||||
|
Расстояние между слоями насадки, 14. мм |
1215 |
1325 |
1425 |
1545 |
1580 |
||||||||||
|
Высота аппарата, мм |
Н1 |
Указывается заказчиком в опросном листе |
|||||||||||||
|
Н (не более) |
1500 |
20000 |
30000 |
40000 |
|||||||||||
|
Люк |
диаметр, мм |
500 |
600 |
||||||||||||
|
Тип |
При давлении до 1,6 МПа и остаточном давлении: по ОСТ 26-2002-83 для углеродистой стали, по ОСТ 26-2003-83 для коррозионно- стойких сталей; при давлении выше 1,6 МПа – по ОСТ 26-2005-83, ОСТ 26-2006-83 |
||||||||||||||
Продолжение приложения б
КОЛОННЫЕ АППАРАТЫ ДИАМЕТРОМ 1000-4000 мм
|
|

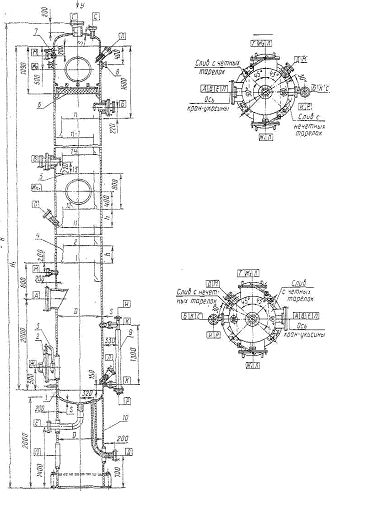

Колонный аппарат диаметром 1000—4000 мм: 1 — днище 2 — корпус: 3—-тарелка; 4 — фланцы арматуры; 5 — прокладки поя фланцы арматуры; 6 — опора; 7 —люк; 8 — накладки; 9 — цапфы; 10—штырь: 11 — кран-укосина; n — количество тарелок; n1 — количество расстояний между люками; n 2г — количество расстояний между накладками; L 1, —расстояние между люками; L 2, — расстояние между накладками; h — высота опоры: h,. H2—расстоянии от осей штуцеров до опорного кольца: D,—диаметр окружности расположения фундаментных болтов
|
Продолжение приложения Б КОЛОННЫЕ АППАРАТЫ ДИАМЕТРОМ 1000 – 2800 мм
Колонный аппарат диаметром 1000 – 2800 мм: 1 – распределительная тарелка ТСН III; 2 – перераспределительная тарелка ТСН II; 3 – опорная решетка; 4 – насадка; 5 – корпус; 6- днище; 7 – опора; 8 – фланцы арматуры; 9 – накладки ; 10 – люк; 11 – цапфы; 12 – штырь; 13 – фланцы аппарата; 14 – кран – укосина; n – количество ярусов насадки; n1– количество люков; n 2– количество расстояний между накладками; Няр – высота яруса насадки; L1 – расстояние между люками; L2 – расстояние между накладками; h высота опоры; h1, h2 – расстояния от осей штуцеров до опорного кольца; D1 – диаметр окружности расположения фундаментных болтов
Продолжение приложения Б
Таблица штуцеров*
|
Обозна-чение |
Назначение |
Количество |
Диаметр условный, мм |
Условное давление |
|
|
кгс/см2 |
МПа |
||||
|
А |
Вход продукта |
|
|
|
|
|
Б |
Выход кубового остатка |
|
|
|
|
|
В |
Вход газа |
|
|
|
|
|
Г |
Выход газа |
|
|
|
|
|
Д |
На циркуляцию |
|
|
|
|
|
Е |
Вход флегмы |
|
|
|
|
|
Ж1-i |
Люк |
|
|
|
|
|
К1-i |
Для замера давления |
|
|
|
|
|
Л1-i |
Для замера температуры |
|
|
|
|
|
М 1-i |
Для уровнемера |
2 |
50 |
16 |
1,6 |
|
П |
Для отбора проб |
|
|
|
|
-
Параметры штуцеров определяют по расчету
Продолжение приложения Б
Колонные аппараты тарельчатые цельносварные диаметром от 1000 до 3600 мм
|
|
Таблица штуцеров*
|
Обозна-чение |
Назначение |
Количество |
Диаметр условный, мм |
Условное давление |
|
|
кгс/см2 |
МПа |
||||
|
А |
Вход продукта |
|
|
|
|
|
Б |
Выход кубового остатка |
|
|
|
|
|
В |
Вход газа |
|
|
|
|
|
Г |
Выход газа |
|
|
|
|
|
Д |
На циркуляцию |
|
|
|
|
|
Е |
Вход флегмы |
|
|
|
|
|
Ж1-i |
Люк |
2 |
500 |
|
|
|
К1-i |
Для замера давления |
2 |
50 |
16 |
1,6 |
|
Л1-i |
Для замера температуры |
2 |
50 |
25 |
2,5 |
|
М 1-i |
Для уровнемера |
2 |
50 |
40 |
4,0 |
|
П |
Для отбора проб |
|
|
|
|
Продолжение приложения Б
Приложение В
Схема расположения накладок под площадки обслуживания и крана-укосины на аппарате 6 а – для четного количества люков; б – для нечетного количества люков.
