7.2.1 Колонные аппараты с насыпными насадками

Колонные аппараты с насыпными насадками (нерегулярными) оснащены насадками общего применения: кислотно-упорными, керамическими, полуфарфоровыми, фарфоровыми и т.д. (рисунки 26 -28).

Рисунок 26 – Различные типы насыпных (нерегулярных насадок)

Рисунок 27 – Различные типы насыпных (нерегулярных насадок)

Рисунок 28 – Различные типы насыпных (нерегулярных насадок)

Колонны с насыпной керамической насадкой применяются при малой производительности, а также с большой удельной нагрузкой по жидкости.

Колонные аппараты диаметром 1000 – 2800 мм с насыпной насадкой изготавливают с цельносварным корпусом со съёмной крышкой. Для равномерного распределения жидкости по поверхности насадки аппараты оснащены распределительными тарелками типа ТСН – ІІІ и перераспределительными тарелками ТСН – ІІ.

Распределительную тарелку типа ТСН – ІІІ устанавливают в верхней части аппарата, перераспределительную тарелку типа ТСН–ІІ – под опорной решёткой для насадки (кроме нижней опорной решётки). Каждый ярус насадки опирается на опорную решётку, изготавливаемую по ОСТ 26 – 02 – 601- 72 и ОСТ 26 - 02-602 – 72. Высоту яруса насадки указывает заказчик. Рекомендуемые высоты слоя насадки приведены в каталоге «Колонные аппараты» ЦИНТИХИМНЕФТЕМАШ, Москва, 1987 г. и в Приложении Б.

Колонные аппараты диаметром 400-800 мм с насыпной насадкой изготавливают в царговом исполнении (на фланцах). Для равномерного распределения жидкости по поверхности насадки аппараты оснащены распределительными тарелками типов ТСН – ІІІ и перераспределительными тарелками типа ТСН – ІІ. Каждый ярус насадки упирается на опорную решетку, изготовляемую по ОСТ 26-02-601-72 и ОСТ 26-02-602-72.

Для каждого яруса насадки на корпусе аппарата имеются два люка : один - над опорной решёткой для удаления насадки на корпусе из аппарата, второй – под распределительной или перераспределительной тарелкой для загрузки насадки ; у колонн диаметром 400 и 500 мм – люк диаметром 300 мм.

7.2.2 Насадочные колонные аппараты с регулярной насадкой

Насадочные колонные аппараты выполняют также с регулярной насадкой, конструкции которых весьма разнообразны (рисунок 29).

Аппараты с насадкой из гофрированной сетки применяются для разделения смесей, термонестойких под вакуумом. Эти насадки обладают минимальным гидравлическим сопротивлением, высоким КПД, но применяются только для чистых жидкостей. Насадка из гофрированной сетки не имеет припусков на коррозию.

Плоскопараллельная насадка применяется в колоннах больших диаметров и при больших нагрузках по пару, так как обладает большой припускной способностью.

Z- образная насадка применяется для ректификации и абсорбции загрязненных жидкостей.

Для равномерного распределения жидкости по поверхности регулярной насадки в колоннах применяются желобчатые и форсуночные распределители.

Все колонны с регулярной насадкой – разборные, регулярная насадка поставляется отдельно, колонна дособирается на монтажной площадке.

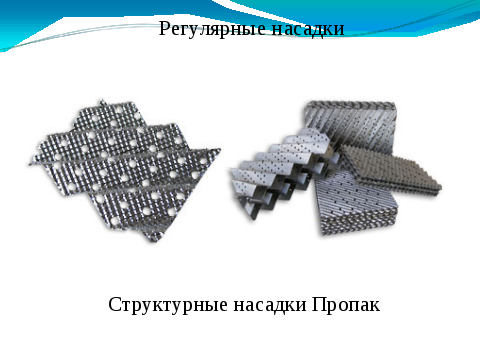

Рисунок 29 – Различные типы регулярных насадок
