12 лаб

МИНИСТЕРСТВО ЦИФРОВОГО РАЗВИТИЯ, СВЯЗИ И МАССОВЫХ КОММУНИКАЦИЙ РОССИЙСКОЙ ФЕДЕРАЦИИ

Ордена Трудового Красного Знамени федеральное государственное бюджетное образовательное учреждение высшего образования

«Московский технический университет связи и информатики»

Кафедра «Техническая электродинамика и антенны»

Лабораторная работа №12

“Измерение сопротивления нагрузки и настройка волновой линии в режим бегущей волны”

Выполнил:

БИН2300

Проверил:

Москва

2025

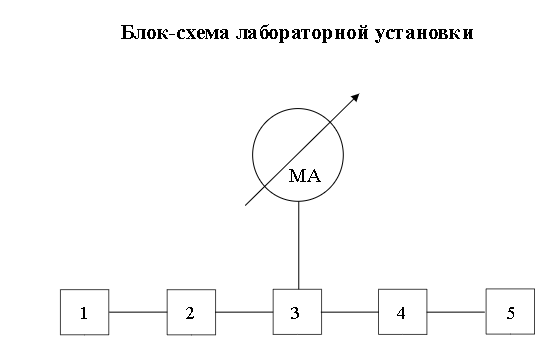

Рис.1 - блок схема

№ п/п	Kбв	Задача № 1		Задача № 2
		1/Λ	Направление смещения	1/Λ	Направление смещения
16	0.3	0.08	к генератору	0.18	к нагрузке

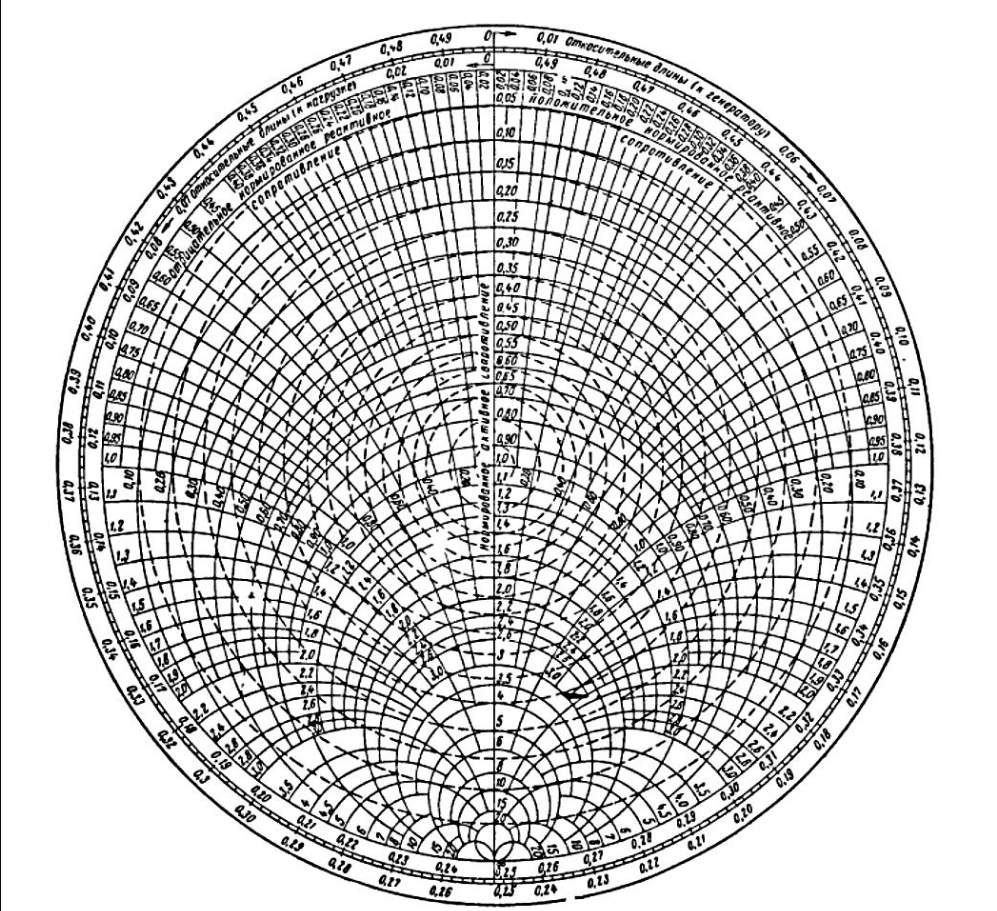

Рис.2 - круговая диаграмма полных сопротивлений

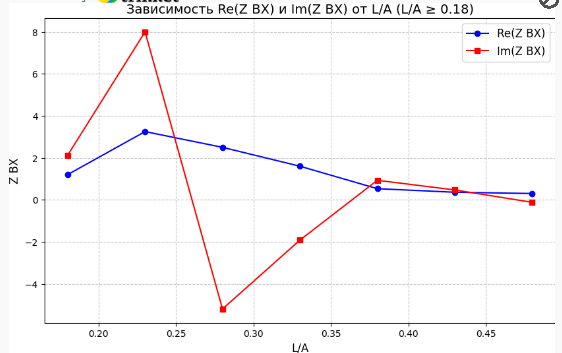

Задача 1 (к генератору)

L/λ	Z вх
0.08	0.37 + 0.55j
0.13	0.57 + 2.12j
0.18	1.2 + 2.12j
0.23	3.25 + 8j
0.28	2.5 - 5.2j
0.33	1 - 1.92j
0.38	0.53 - 0.93j
0.43	0.36 - 0.47j
0.48	0.3 - 0.12j
0.03	0.29 + 0.19j

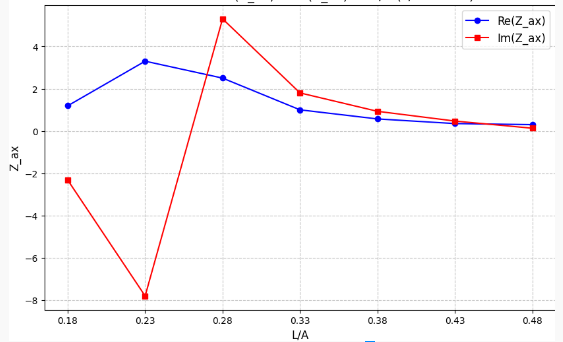

Задача 2 (к нагрузке)

L/λ	Zвх
0.18	1.19 – 2.32j
0.23	3.3 – 7.8j
0.28	2.5 + 5.3j
0.33	1 + 1.8j
0.38	0.57 + 0.93j
0.43	0.35 + 0.47j
0.48	0.3 + 0.13j
0.03	0.29 – 0.19j
0.08	0.38 – 0.55j
0.13	0.58 – 1.05j

Zн	0.37 + 0.55j		1.19 – 2.32j.
Тип элемента	Ёмкостный штырь	Индуктивная диафрагма	Ёмкостный штырь	Индуктивная диафрагма
	0.181	0.319	0.314	0.137
Y	2.1	-2.1	2.1	-2.1

*относительно окружности R=1

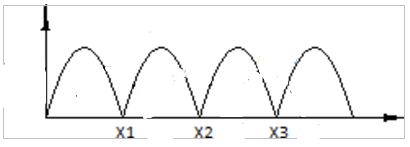

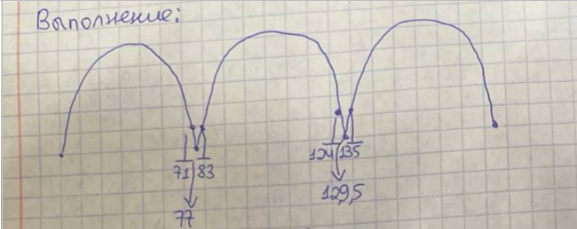

Определяем длину волны методом узлов:

X2 = (83 + 71) / 2 = 77мм

X3 = (135 + 124) / 2 = 129.5мм

Длина волны: λ = ( X3 – X2 ) * 2 = 105 мм

Βmin = 1.5 мА Βmax = 12 мА

Экспериментальные данные, полученные в лабараторной аудитории:

ΔX =| (-2.2) – (-0.7) | = 15 мм Δξ = ΔL/ λ = 15 / 105 =0.16

f = 4.05 Мгц

l	E
0	11
10	23
20	30
30	30
40	23
50	11
60	23
70	29
80	32
90	23
100	11
110	23
120	30
130	34

Изменяя значения емкостного штыря:

Βmin = 14 мА Βmax = 16 мА

КБВ = 0.935 - максимальное достигнутое значение.

Итоговый вывод лабараторной работы:

В ходе лабораторной работы были изучены методы согласования нагрузки с волноводной линией для минимизации отражённых волн. Экспериментально определено сопротивление нагрузки с помощью измерительной линии, а также проведена настройка в режим бегущей волны с использованием согласующих элементов. Результаты подтвердили, что при правильном согласовании КБВ (коэффициент бегущей волны) стремится к 1, что свидетельствует о максимальной передаче мощности без отражений. Полученные данные почти совпадают с теоретическим расчётам, что подтверждает эффективность использованных методов настройки.
