МИНОБРНАУКИ РОССИИ

Санкт-Петербургский государственный

электротехнический университет

«ЛЭТИ» им. В.И. Ульянова (Ленина)

Кафедра МВЭ

отчет

по лабораторной работе №3

по дисциплине «Электродинамика»

Тема: ИССЛЕДОВАНИЕ ЗАМЕДЛЯЮЩИХ СИСТЕМ

Студент гр. 2202

Михеев Д. А.

.

Николаев А. В.

Преподаватель

Коломийцев А. А.

Санкт-Петербург

2024 г.

Цель работы: Изучение характеристик и параметров замедляющих систем, а также методов их экспериментального исследования. Исследование замедляющей системы типа цепочки связанных резонаторов в основной и щелевой полосах пропускания. Овладение методами построения дисперсионных характеристик и расчета сопротивления связи.

Описание измерительной установки

Основную трудность при проведении лабораторной работы представляет необходимость регистрации с высокой точностью малых изменений резонансной частоты исследуемого макета. Для повышения чувствительности измерительной схемы необходимо использовать малые возмущающие тела – тогда экспериментально полученное распределение поля вдоль оси ЗС позволит определить фазовые сдвиги с максимальной точностью, что в свою очередь повысит точность измерения характеристик и параметров ЗС.

В настоящее время разработаны различные способы измерений малых смещений резонансной частоты, однако большинство из них используют сложные электронные схемы. В данной работе для точного определения резонансной частоты используется способ, основанный на преобразовании резонансным контуром частотной модуляции в амплитудную.

Схема измерительной установки показана на рис. 3.5. Она состоит из генератора высокочастотных сигналов 1, развязывающего вентиля 2, цифрового частотомера 3, измеряемого макета замедляющей системы 4, детекторной головки 5 и осциллографа 6. Связь генератора и детекторной головки с макетом ЗС или с калибровочным резонатором 7 осуществляется с помощью входной 8 и индикаторной 9 петель связи. Сигнал генератора может модулироваться по частоте либо внутренним генератором пилообразного напряжения, либо внешним низкочастотным генератором синусоидального напряжения 10. Вдоль оси измеряемого макета с помощью капроновой нити протягивается возмущающее тело 11. Индикатор 12 позволяет определить его положение в исследуемой системе.

Обработка результатов измерений

Таблица 1. Экспериментальные значения

f, кГц

λ, м

φ, рад

2392942

0,1254

0

φ=0

2293760

0,1308

0,6283

φ=π/5

2100299

0,1428

1,2566

φ=2π/5

1919128

0,1563

1,885

φ=3π/5

1788987

0,1677

2,5133

φ=4π/5

Таблица 2. Расчет замедления фазовой скорости

p

0

1

2

3

4

5

λ, м

np

0,125

0,00

6,18

12,35

18,53

24,70

30,88

0,131

0,64

7,09

13,53

19,97

26,42

32,86

0,143

1,41

8,44

15,48

22,52

29,55

36,59

0,156

2,31

10,01

17,71

25,41

33,11

40,81

0,168

3,30

11,57

19,83

28,09

36,35

44,61

приведем пример расчета по формулам:

Таблица 3. Расчет волнового числа от постоянной фазы

p

0

1

2

3

4

5

k

βp

50,12

0,0

309,5

619,0

928,5

1238,1

1547,6

48,04

31,0

340,5

650,0

959,5

1269,0

1578,5

43,99

61,9

371,4

680,9

990,5

1300,0

1609,5

40,19

92,9

402,4

711,9

1021,4

1330,9

1640,4

37,47

123,8

433,3

742,8

1052,4

1361,9

1671,4

,

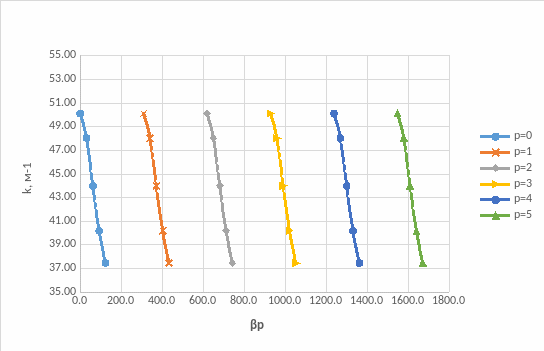

Рис. 2. ДХ первого рода

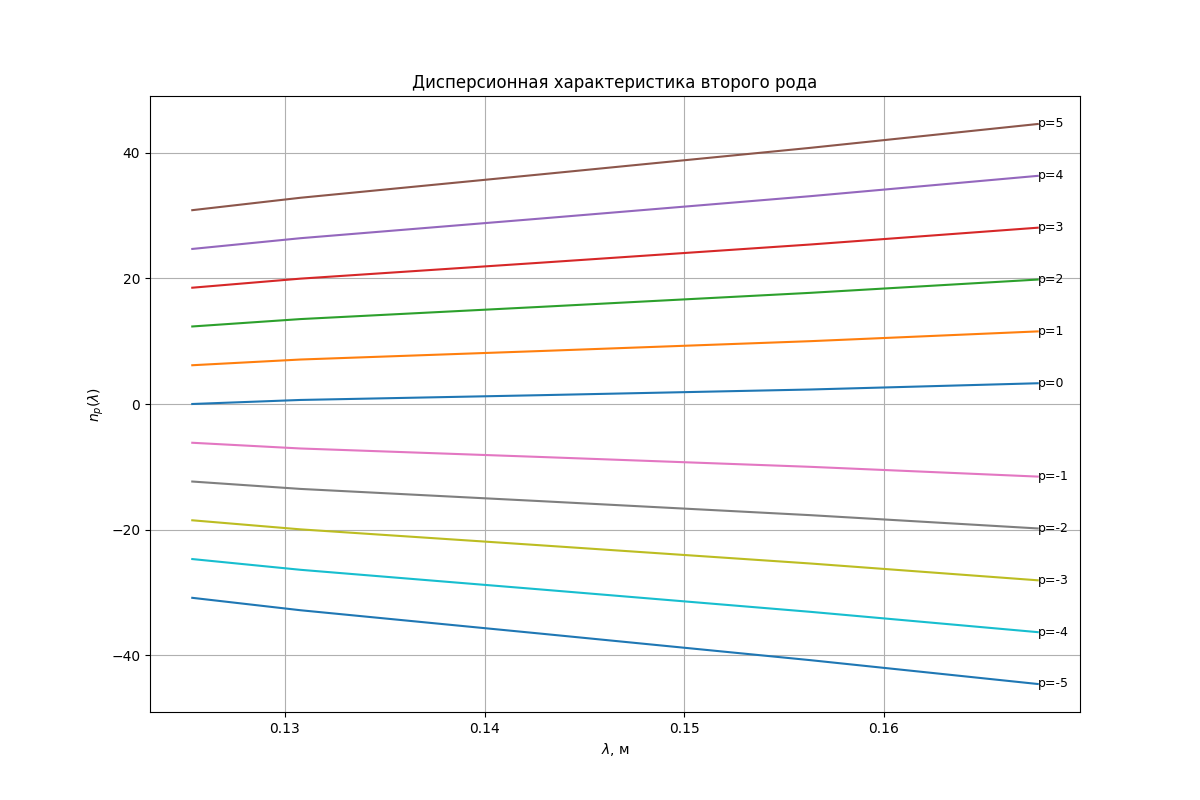

Рис. 3. ДХ второго рода

Вывод: Замедление системы возрастает с ростом номера гармоники и уменьшением частоты. Фазовая скорость уменьшается с ростом длины волны.
