Вихретоковыепреобразователи

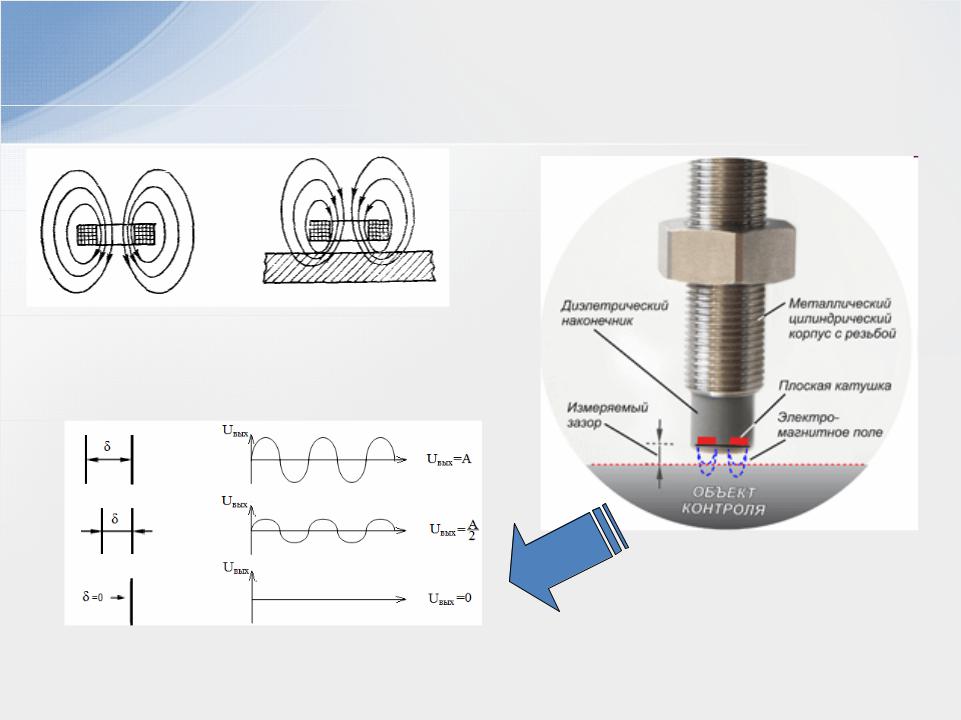

Искажениемагнитногополякатушки

индуктивностиприприближении

проводящейпластины

Вихретоковыепреобразователи

.

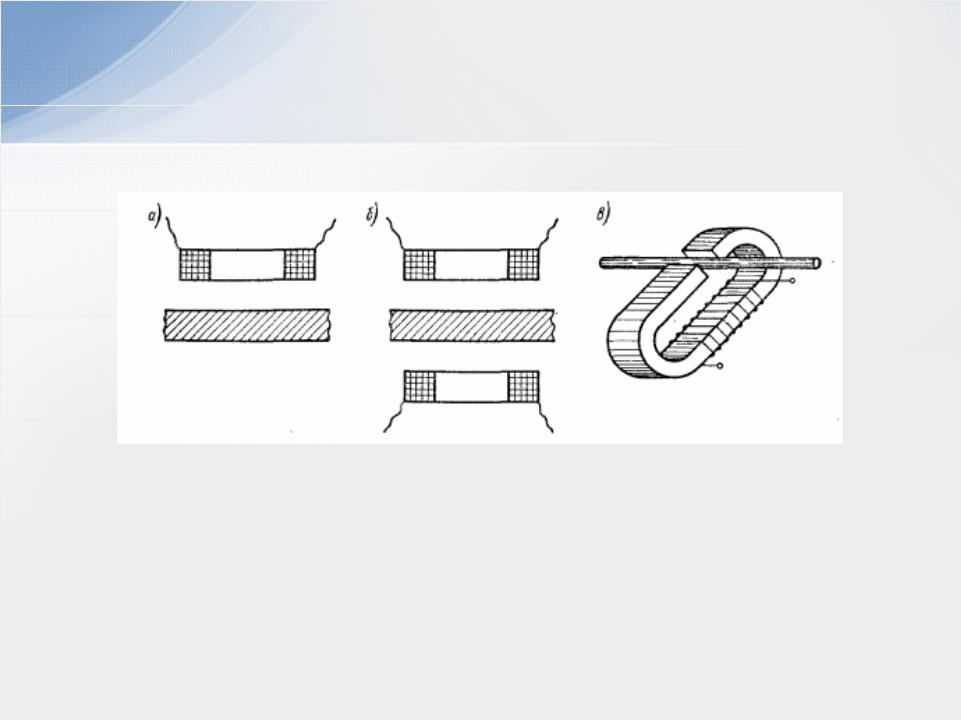

а) накладные; б) экранныев) щелевые

Вихретоковыепреобразователи

.

Сваркашвов

Вихретоковыйдефектоскоп

Магнитоупругиепреобразователи

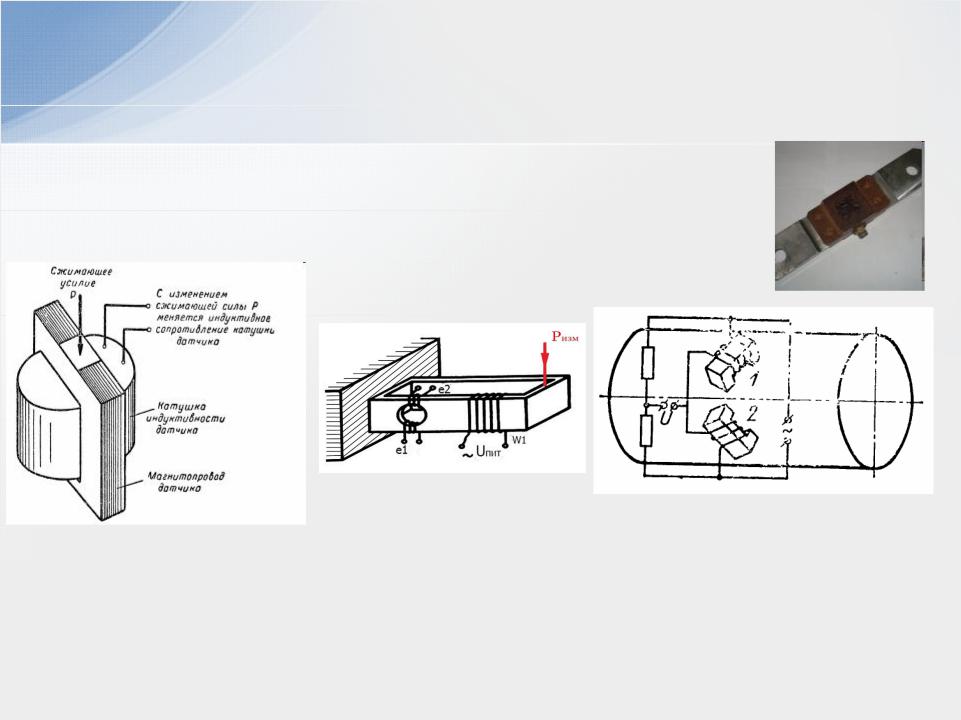

МагнитоупругийэффектилиэффектВиллари–

изменениенамагниченностипридеформацииобразца

Индукционныепреобразователи

.

e W dФ dt

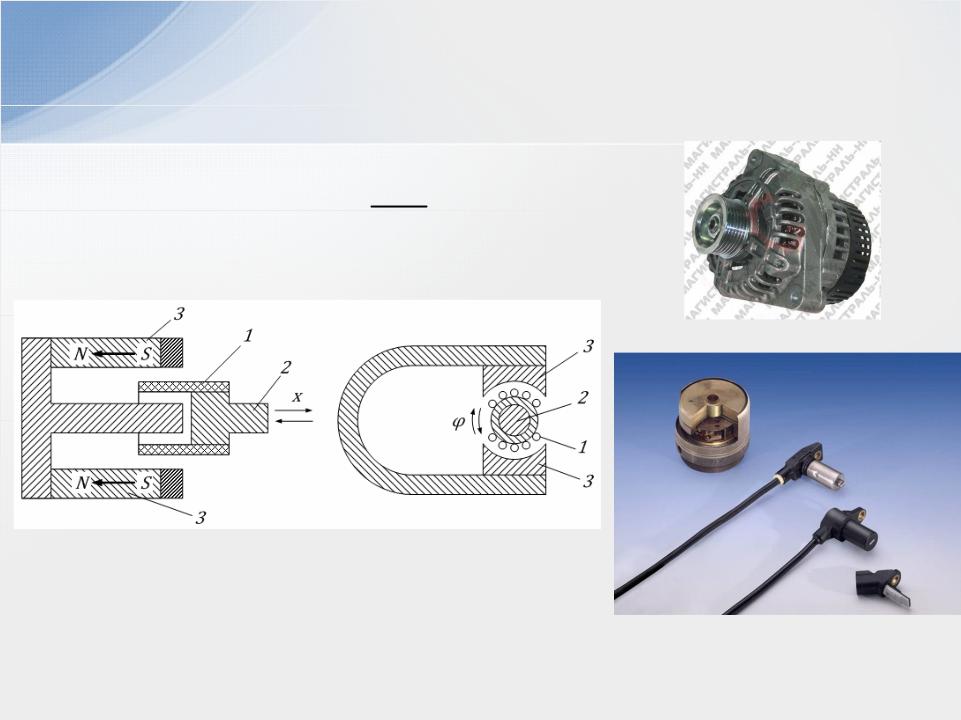

Датчикскоростилинейных (а) иугловых (б) перемещений

Датчикчастотывращения

а) б)

1 – обмотка; 2 – источникперемещений; 3 - магниты

ИндукционныйдатчиквАБС

Индукционныепреобразователи

.

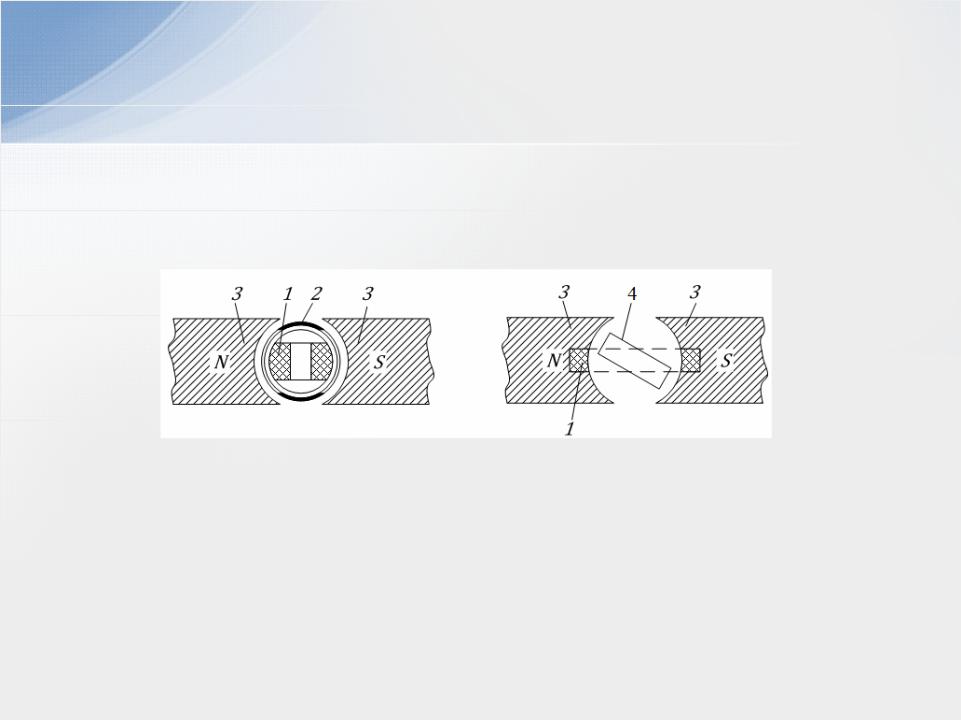

Датчикскоростилинейных (а) иугловых (б) перемещений

а) б)

1 – обмотка; 2 – кольцо; 3 – магнитопровод; 4 – якорь

Индукционные датчики

.

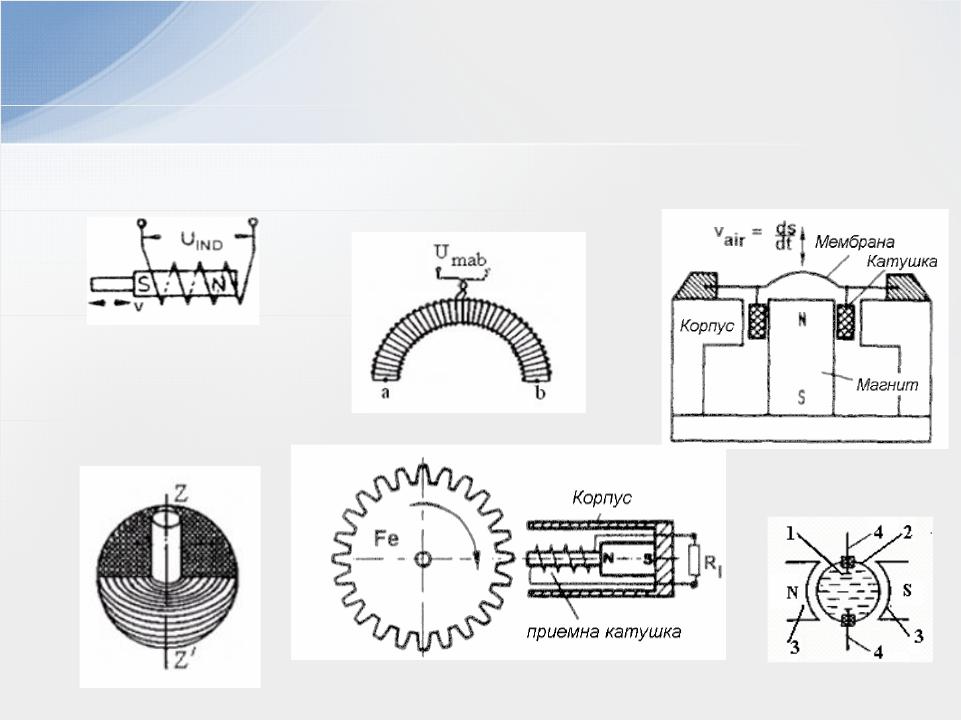

Измерениелинейной Измерениемагнитодвижущей Электродинамическиймикрофон скорости силы (МДС)

Измерениемагнитнойиндукциии

напряженностинеоднородных Датчикскоростивращения магнитныхполей

Врасходомерах

Индукционные датчики

.

Глубинноеизмерениечастотывращения

ичислаоборотоввалатурбобура

1-тахогенератор (индукционный датчикугловыхперемещений) 2,3-бурильныетрубы 4–заземлитель 5–частотомер

6–вторичныйприбор(шкала градуируетсявчислахоборотов)

Гальваномагнитныепреобразователи

Принципдействияоснованнафизическихэффектах, возникающихвнаходящихсявмагнитном полетвердыхтелахпридвижениивнихзаряженныхчастиц.

ЭффектХолла ЭффектГаусса(магниторезистивныйэффект)

возникновениепоперечнойразности изменениеэлектрическогосопротивления потенциалов(ЭДСХолла)набоковых пластины граняхпластины

Обаэффектаобусловленыизменениемтраекториидвижениязаряженныхчастицвмагнитном поле,возникаютодновременноисвязанымеждусобойтак, чтокаждыйизнихприводитк ослаблениюдругого.Выбираяопределеннымобразомконструкциюисоставматериала преобразователя,можноусилитьодинизэффектовиослабитьдругой,создаваятакимобразом преобразователиХолла,илимагниторезистивныепреобразователи.

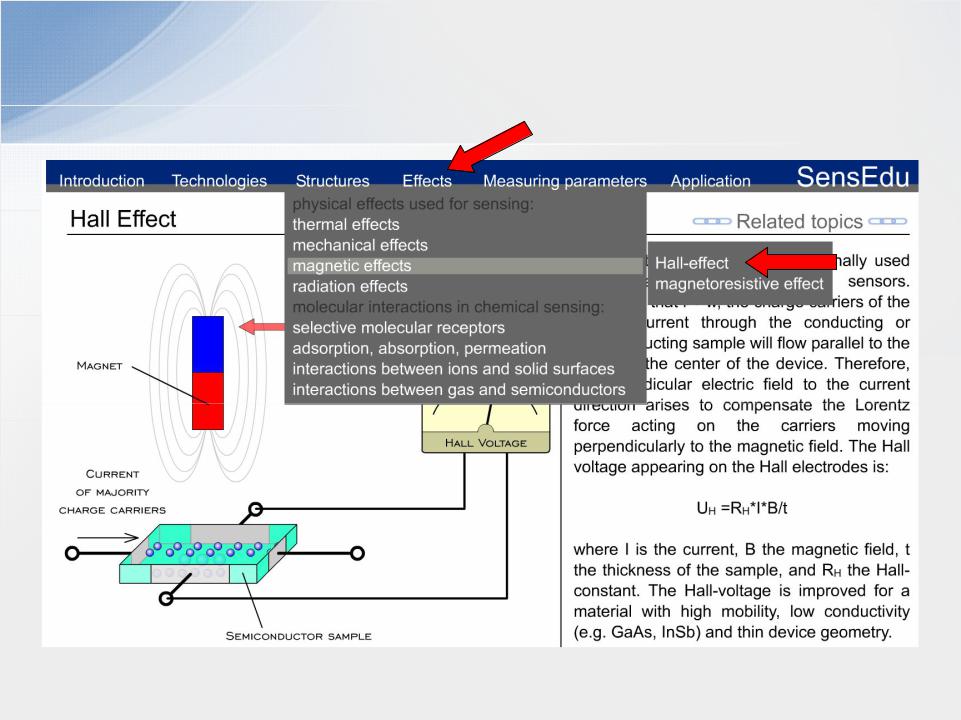

ПреобразователиХолла

.
