Ход выполнения работы задания №3

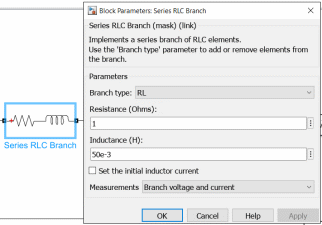

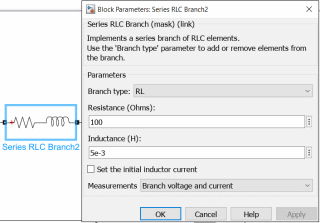

С помощью прикладного пакета MATLAB моделируем модель по рис. 19. Выбираем из библиотеки моделей необходимые нам блоки и выставляем в них заданные значения: резистор№1 и катушка№1 рис. 20 (а), резистор№2 и катушка№2 (б), конденсатор (в), источник переменного тока (г).
(
а)
(
б)
(
в)
(
г)
Рис. 20 Блоки элементов:
а- резистор№1-катушка№1; б- блок резистор№2-катушка№2; в- конденсатор
г – источник переменного тока
С
оединяем
между собой блоки с заданными значениями,
получаем смоделированную схему рис.
21.

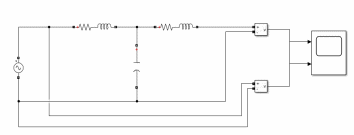

Рис. 21 Смоделированная схема

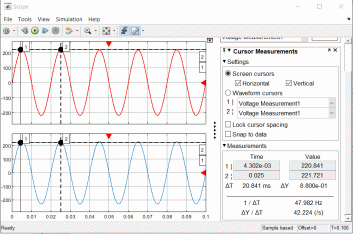

Снимаем график осциллограммы напряжения на холостом ходу (без нагрузки) рис. 22.
Рис. 22 График осциллографа без нагрузки
Д
обавляем
в данную схему сопротивление (нагрузку)
рис. 23. Устанавливаем исходное значение
сопротивление нагрузки рис. 24

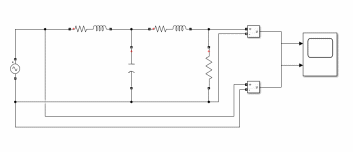

Рис. 24 Схема с нагрузкой
Рис. 25 Исходное значение нагрузки
Снимаем показатели на осциллографе при Rн= 2 кОМ.

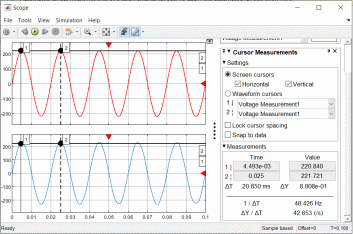

Рис. 22 График осциллографа при исходной нагрузки
Увеличиваем сопротивление нагрузки в 10 раз (Rн = 20000 Ом) рис. 23, снимаем показания на осциллографе рис.24.
Р
ис.
23 Изменение параметра сопротивления
нагрузки в 10 раз

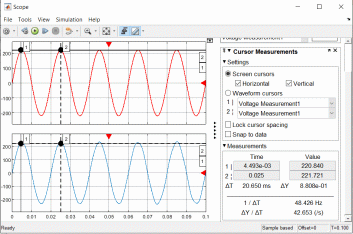

Рис. 24 График осциллографа при Rн = 20000 Ом
Увеличиваем сопротивление нагрузки в 1000 раз (Rн = 200000 Ом) рис. 25, снимаем показания на осциллографе рис. 26.
Рис. 25 Изменение параметра сопротивления нагрузки в 100 раз
Рис. 26 График осциллографа при Rн = 200000 Ом
Вывод по заданию №3
В ходе проделанной работы смоделировали заданную схему при помощи прикладного программного пакета MatLab/Simulink. Для этого из библиотеки моделей выбрали необходимые блоки, установили исходные значения. Далее без сопротивления нагрузки сняли график осциллографа. Затем добавили нагрузку. При увеличении нагрузки также снимали показания осциллографа. Анализируя данные графики при нагрузке можно сделать вывод о том, что напряжение на выходе не изменяется и остается всегда постоянным Uвых = 220.840 В. Это можно обосновать тем, что данные значения сопротивления нагрузки являются достаточно большими, следовательно, ток идет по пути наименьшего сопротивления и не затрагивает путь прохождения через нагрузку.
